SE2L Escaner laser

Nuevo escáner laser de seguridad de IDEC Serie SE2L.

• El escáner de seguridad láser más pequeño del mercado: 80mm×95mm×80mm
• Zona de protección (seguridad): 5m max
• Zona de advertencia (no-seguridad): 20m máximo
• Ángulo de sensibilidad: 270ºC
• Modo de configuración área automático (32 patrones)
• Modo protección dual
• Modo Maestro/Esclavo
• Configuración tarjeta SD
• Fácil mantenimiento
• Certificados TUV y UL





Distancia 5m, sensibilidad de ángulo 270º

El SE2L protege una amplia área (270º y 5m) y puede ser utilizado en una gran variedad de aplicaciones como sistemas de tamaño grande o líneas de transporte largas.

Función Maestro-Esclavo, el primero en la Industria

Pueden ser interconectados un máximo de 4 AE2L utilizando puerto RS-485 para operaciones Maestro/Esclavo.

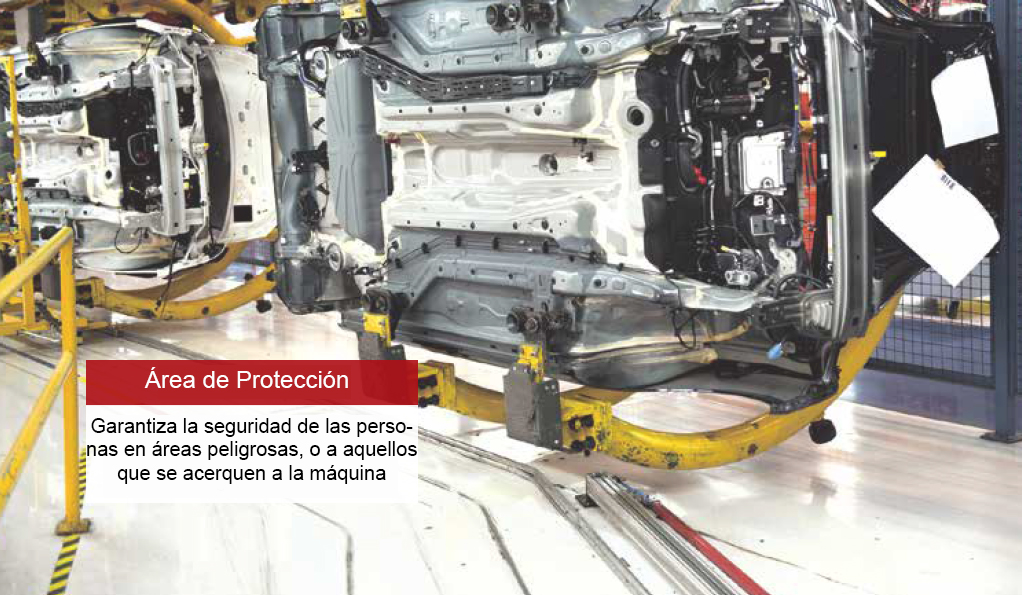

Garantizan productividad y seguridad

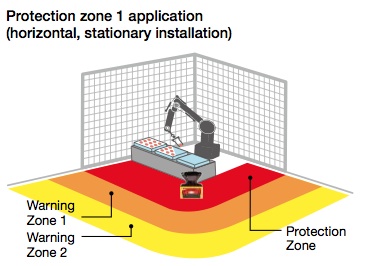

EL SE2L es un sensor de seguridad que puede detectar acercamiento. El área de Paro de Emergencia se puede reducir detectando acercamiento en la zona de protección adicional para iniciar la desaceleración.

---

Función de protección DUAL

El SE2L de IDEC puede monitorizar 2 áreas separadas peligrosas para frenar las máquinas cuando detecta un acceso de persona. No es necesario un sensor reflectante, eliminando así la necesidad de la alineación del eje óptico. Puede sustituir a dos cortinas de luz.

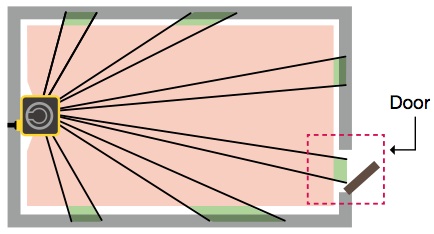

Garantiza seguridad al cambiar de posición

La función de control de referencia garantiza la seguridad por detección del cambio posicional del SE2L o referencia límite, como por ejemplo un estado de apertura o cierre de puerta.

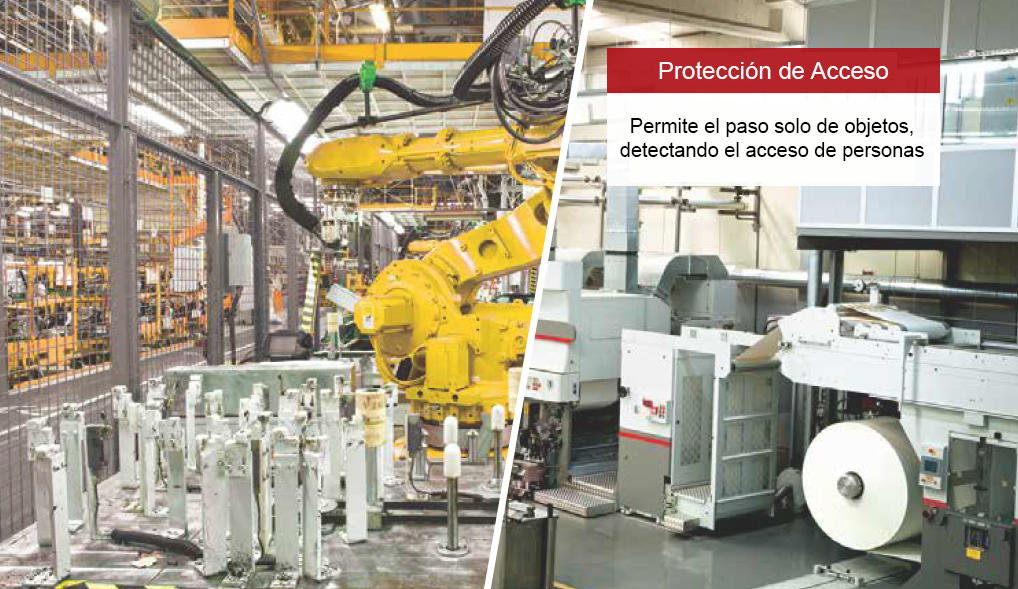

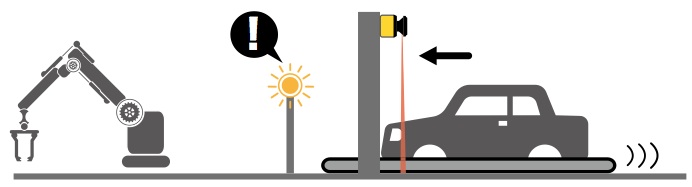

Garantiza la seguridad de la entrada en la zona de trabajo. La función de anulación permite reinicio de la parada involuntaria

Mediante la desactivación de algunas áreas de la zona de protección, la función muting permite  a los objetos entrar en la zona peligrosa sin parar la máquina.



Con la función de anulación, cuando se para por errores en el estado muting, el pieza de trabajo puede ser movido facilmente.



---

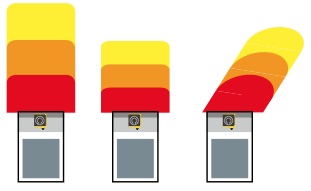

Un máximo de 32 patrones de área

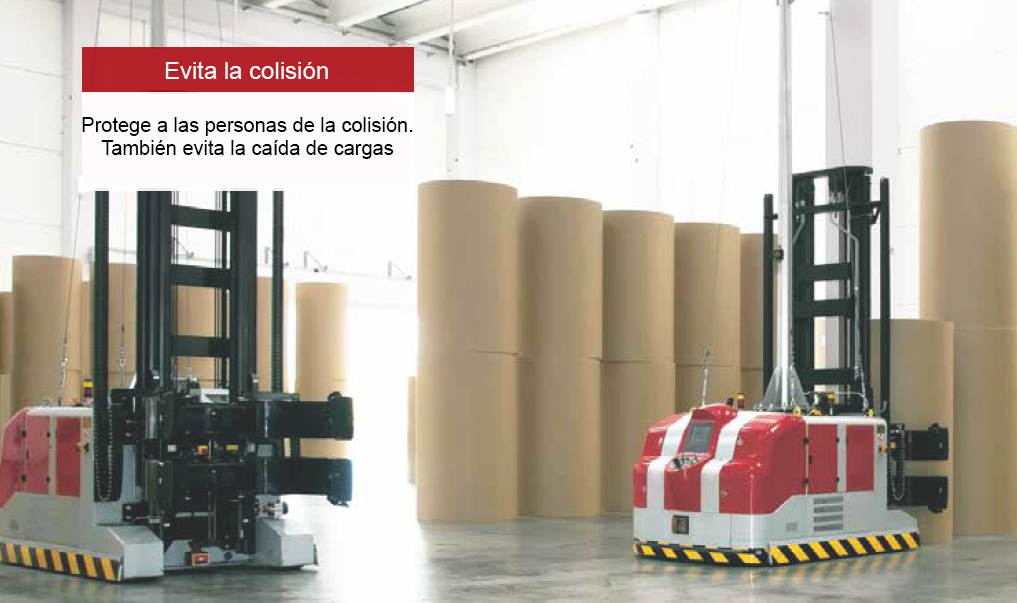

Pueden ser configurados un máximo de 32 patrones / conmutado de acuerdo a aplicaciones móviles como AGV, asegurando la protección óptima en diversas aplicaciones.

Utiliza los datos de medición de distancia

Durante la protección de seguridad, el SE2L puede enviar datos de medición a distancia a través del puerto Ethernet, con el fin de obtener los datos de los obstáculos.

Supervisa equipo de salida externa

La función EDM supervisa el estado de los dispositivos externos, permitiendo la monitorización de contactos soldados a el SE2L.

Entradas de encoder

Se pueden enviar señales de impulsos de un encoder incremental al SE2L directamente sin necesidad de un controlador, esto permite cambiar fácilmente las zonas en función de la velocidad.

---

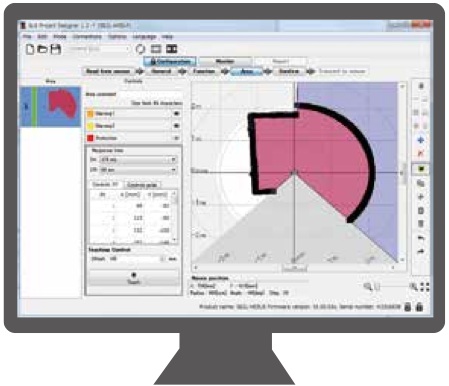

Área de soporte de configuración

La función Teaching permite configurar el área automáticamente  teniendo en cuenta obstáculos como paredes y columnas. El área puede ser configurada fácilmente incluyendo fondos complicados.

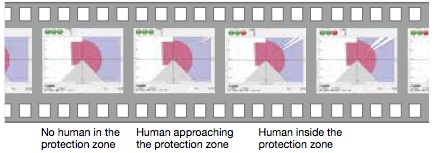

Comprueba el estado de detección con un vídeo

Los datos del área y las medidas se pueden grabar mientras se monitoriza en el PC.

Reduce el mantenimiento y el tiempo para la puesta en marcha

Los datos del área y los ajustes de las funciones creadas en el PC pueden ser transferidas al   SE2L utilizando no solo un cable USB sino también una tarjeta micro SD.

Un funcionamiento estable incluso en ambientes polvorientos

Comprueba el nivel de polvo en el ambiente con señales y reduce la detección involuntaria. Así la función de seguridad no se verá afectada.

La ventana óptica puede ser sustituida en el sitio

La ventana óptica puede ser sustituida por el usuario, lo que reduce el tiempo de inactividad y el coste. Existe un soporte de cubierta que protege el SE2L de daños por colisión.

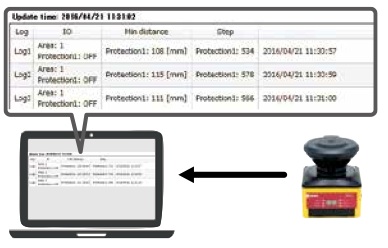

Informe de registro de detección que reduce el mantenimiento

El estado de funcionamiento se muestra en el SE2L. También se puede visualizar en el PC para controlar los errores y registro de datos facilitando la solución de problemas.
