El módulo acoplador de bus SX8R de IDEC permite crear sistemas de E/S remotas industriales mediante Ethernet industrial. Se utiliza para conectar módulos de entrada/salida FC6A a PLC, PC industrial o sistemas de supervisión, reduciendo cableado, espacio en cuadro y complejidad de instalación en maquinaria y procesos industriales.
Módulo acoplador de bus SX8R para E/S remotas industriales
El módulo acoplador de bus SX8R pertenece a la familia IDEC SX8R y trabaja como acoplador remoto para módulos de E/S MicroSmart FC6A. Integra comunicación Ethernet industrial compatible con Modbus TCP, EtherNet/IP y CC-Link IE Field Basic, pensado para entornos de automatización, control distribuido y monitorización industrial.
Características técnicas
- Alimentación externa: 24 V DC.
- Rango admisible de tensión: 20,4 a 28,8 V DC.
- Protocolos en Ethernet port 1: Modbus TCP server, EtherNet/IP adapter, CC-Link IE Field Basic slave y mantenimiento.
- Ethernet port 2: comunicación de mantenimiento server.
- Conector de red: RJ45, cable STP CAT 5 o superior.
- Longitud máxima de cable Ethernet: 100 m.
- Temperatura de trabajo SX8R: -25 a +65 °C, sin congelación.
- Protección: IP20, instalación en armario/cuadro industrial.
Tabla de referencias del módulo acoplador de bus SX8R
| Referencia | Tipo de conexión | Alimentación | Salida/interfaz | Observaciones |
|---|---|---|---|---|
| SX8R-ECB4 | Terminal push-in | 24 V DC | 2 puertos Ethernet RJ45 | Acoplador de bus para módulos FC6A; conexión rápida por resorte |
| SX8R-ECB1 | Terminal de tornillo | 24 V DC | 2 puertos Ethernet RJ45 | Acoplador de bus para módulos FC6A; conexión tradicional por tornillo |
Guía rápida de selección
| Necesidad de instalación | Referencia recomendada |
|---|---|
| Cableado rápido, reducción de tiempo de montaje y mantenimiento frecuente | SX8R-ECB4 |
| Instalación con bornero de tornillo o estándar de cuadro existente | SX8R-ECB1 |
Compatibilidad y configuración del módulo acoplador de bus SX8R
El sistema permite conectar hasta 7 módulos FC6A directamente a la derecha del SX8R. Con un módulo de expansión FC6A, se pueden añadir hasta 8 módulos adicionales, alcanzando un máximo de 15 módulos de E/S. Según la configuración, el sistema admite hasta 480 puntos digitales, 120 entradas analógicas y 60 salidas analógicas.
La herramienta SX8R Configurator permite configurar comunicaciones, ajustar módulos, monitorizar estados, gestionar proyectos y actualizar software del sistema desde PC Windows 10 o Windows 11.
Aplicación industrial

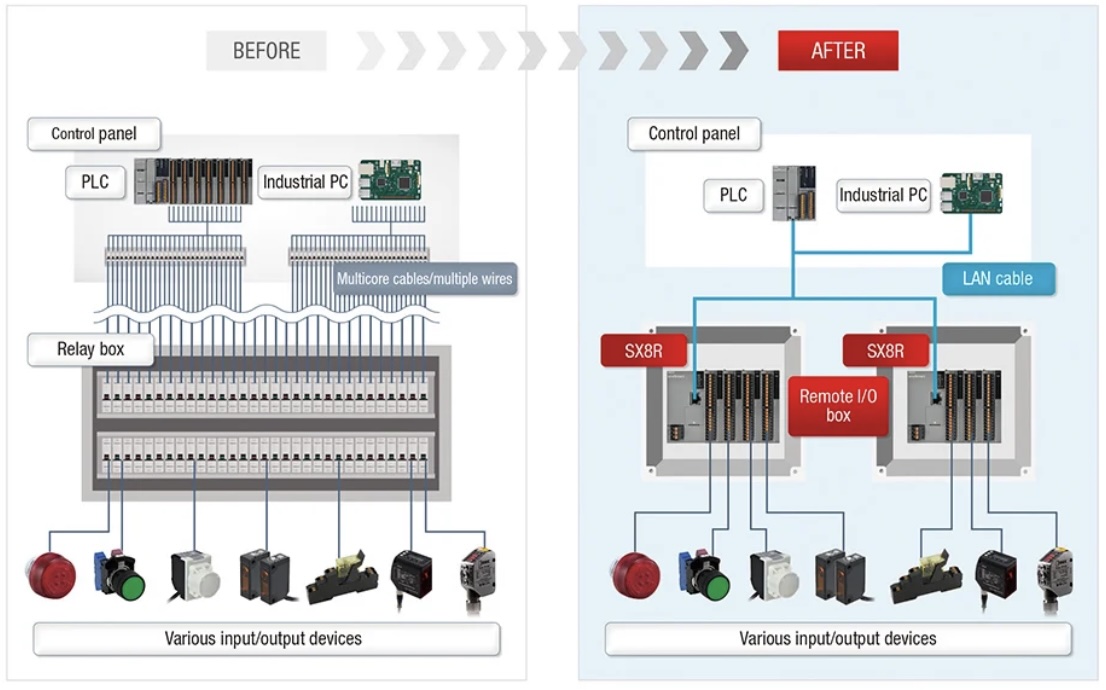

El módulo acoplador de bus SX8R se utiliza en cuadros descentralizados, maquinaria de packaging, transporte y conveyors, tratamiento de aguas, HVAC, máquinas herramienta, irrigación y automatización agrícola, donde conviene sustituir mazos de cables multicore por comunicación Ethernet industrial hacia cajas remotas de E/S.
FAQ
¿Qué protocolos industriales soporta el SX8R?
El SX8R soporta Modbus TCP como servidor, EtherNet/IP como adapter y CC-Link IE Field Basic como estación esclava en el puerto Ethernet 1. También dispone de comunicación de mantenimiento.
¿Cuántos módulos de E/S se pueden conectar al SX8R?
Se pueden conectar hasta 7 módulos FC6A directamente. Con módulo de expansión FC6A, el sistema puede llegar hasta 15 módulos de E/S.
¿Cuál es la diferencia entre SX8R-ECB4 y SX8R-ECB1?
La diferencia principal está en el tipo de terminal. SX8R-ECB4 utiliza terminal push-in y SX8R-ECB1 utiliza terminal de tornillo. Las funciones principales de comunicación y alimentación son equivalentes según la ficha.
Como distribuidores de componentes para automatización industrial, te ayudamos a seleccionar la referencia más adecuada para tu aplicación.
