El MicroSmart FC6A Plus PLC IDEC es un PLC industrial compacto para automatización de máquinas, control de procesos y supervisión remota. Sirve para controlar instalaciones con múltiples entradas y salidas, comunicaciones Ethernet, señales digitales y funciones avanzadas como Modbus, BACnet/IP, MQTT, servidor web y control por pulsos.
MicroSmart FC6A Plus PLC IDEC para control industrial
El MicroSmart FC6A Plus PLC IDEC es una familia de CPU programables de 16 y 32 puntos diseñada para aplicaciones de automatización industrial con alta capacidad de expansión. Trabaja con alimentación 24 V DC, entradas digitales sink/source, salidas por relé o transistor y doble puerto Ethernet RJ45.
La programación del MicroSmart FC6A Plus PLC IDEC se realiza mediante WindLDR, el software de programación de IDEC para PLCs MicroSmart. Para la creación de páginas web de supervisión se utiliza Web Page Editor, disponible en WindLDR 8.2 o superior, sin necesidad de programación HTML. El equipo también permite actualización de firmware desde WindLDR o mediante tarjeta SD, según documentación del fabricante.
Características técnicas
- Alimentación nominal: 24 V DC.
- CPU de 16 puntos o 32 puntos, según referencia.
- Entradas digitales 24 V DC sink/source.
- Salidas por relé 2 A, transistor source o transistor sink.
- Capacidad de programa: 800 KB, equivalente a 100.000 pasos.
- Programación mediante WindLDR.
- Doble puerto Ethernet RJ45 y puerto USB mini-B.
- Protocolos: Modbus TCP, Modbus RTU, BACnet/IP, MQTT, EtherNet/IP, FTP, email y servidor web, según función disponible.
Tabla de referencias MicroSmart FC6A Plus PLC IDEC
| Referencia | E/S integradas | Alimentación | Salida / interfaz | Observaciones |
|---|---|---|---|---|
| FC6A-D16R1CEE | 16 puntos, 8 entradas / 8 salidas | 24 V DC | Relé 2 A | Terminal de tornillo |
| FC6A-D16R4CEE | 16 puntos, 8 entradas / 8 salidas | 24 V DC | Relé 2 A | Terminal push-in |
| FC6A-D16P1CEE | 16 puntos, 8 entradas / 8 salidas | 24 V DC | Transistor source 0,5 A | Terminal de tornillo |
| FC6A-D16P4CEE | 16 puntos, 8 entradas / 8 salidas | 24 V DC | Transistor source 0,5 A | Terminal push-in |
| FC6A-D16K1CEE | 16 puntos, 8 entradas / 8 salidas | 24 V DC | Transistor sink 0,5 A | Terminal de tornillo |
| FC6A-D16K4CEE | 16 puntos, 8 entradas / 8 salidas | 24 V DC | Transistor sink 0,5 A | Terminal push-in |
| FC6A-D32P3CEE | 32 puntos, 16 entradas / 16 salidas | 24 V DC | Transistor source 0,1 A | Conector MIL |
| FC6A-D32P4CEE | 32 puntos, 16 entradas / 16 salidas | 24 V DC | Transistor source 0,1 A | Terminal push-in |
| FC6A-D32K3CEE | 32 puntos, 16 entradas / 16 salidas | 24 V DC | Transistor sink 0,1 A | Conector MIL |
| FC6A-D32K4CEE | 32 puntos, 16 entradas / 16 salidas | 24 V DC | Transistor sink 0,1 A | Terminal push-in |
Guía de selección rápida
| Necesidad técnica | Referencia recomendada | Criterio de selección |
|---|---|---|
| Maniobra general con contactos libres de potencial | FC6A-D16R1CEE / FC6A-D16R4CEE | Salida por relé de 2 A |
| Salida transistor tipo source / PNP | FC6A-D16P1CEE / FC6A-D16P4CEE | 16 puntos, salida source 0,5 A |
| Salida transistor tipo sink / NPN | FC6A-D16K1CEE / FC6A-D16K4CEE | 16 puntos, salida sink 0,5 A |
| Mayor número de E/S integradas con salida source | FC6A-D32P3CEE / FC6A-D32P4CEE | 32 puntos, salida source 0,1 A |
| Mayor número de E/S integradas con salida sink | FC6A-D32K3CEE / FC6A-D32K4CEE | 32 puntos, salida sink 0,1 A |
| Cableado rápido sin tornillo | Referencias terminadas en 4CEE | Terminal push-in |
| Conexión mediante MIL | Referencias terminadas en 3CEE | Disponible en CPU de 32 puntos |
Comunicaciones y programación del MicroSmart FC6A Plus PLC IDEC

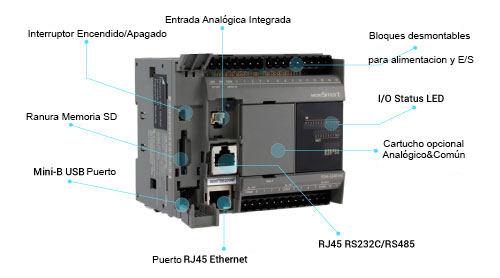

El MicroSmart FC6A Plus PLC IDEC incorpora doble puerto Ethernet, puerto USB mini-B, ranura para tarjeta SD y opciones de comunicación para aplicaciones industriales conectadas. El puerto Ethernet permite funciones como comunicación TCP, Modbus TCP, email, servidor web, SNTP, FTP y BACnet/IP en el puerto 1, mientras que el puerto 2 permite comunicación TCP, UDP, Modbus TCP y mantenimiento.
La programación se realiza con WindLDR, y la supervisión web puede configurarse mediante Web Page Editor en WindLDR 8.2 o superior. Esto permite crear pantallas de monitorización del PLC sin desarrollar páginas HTML manualmente.
El MicroSmart FC6A Plus se utiliza en cuadros de automatización, maquinaria industrial, líneas de fabricación, instalaciones de proceso, control PID, supervisión remota, registro de datos, comunicación con HMI/SCADA y aplicaciones con contadores rápidos o salidas de pulsos para control de movimiento.
FAQ sobre MicroSmart FC6A Plus PLC IDEC
¿Con qué software se programa el MicroSmart FC6A Plus PLC IDEC?
El MicroSmart FC6A Plus PLC IDEC se programa con WindLDR, el software de programación de IDEC para la familia MicroSmart. Para crear páginas de supervisión web se utiliza Web Page Editor en WindLDR 8.2 o superior.
¿Qué diferencia hay entre las referencias FC6A-D16R, FC6A-D16P y FC6A-D16K?
La diferencia principal está en el tipo de salida. Las referencias FC6A-D16R tienen salida por relé, las FC6A-D16P salida transistor source y las FC6A-D16K salida transistor sink.
¿Qué referencia elegir si necesito 32 puntos integrados?
Para 32 puntos integrados se deben seleccionar las referencias FC6A-D32P o FC6A-D32K. La elección depende del tipo de salida requerido: source o sink, y del tipo de conexión: MIL o push-in.
Como distribuidores de IDEC en España, te ayudamos a seleccionar la referencia más adecuada para tu aplicación.
VER VIDEO DEL FC6A
Extensión

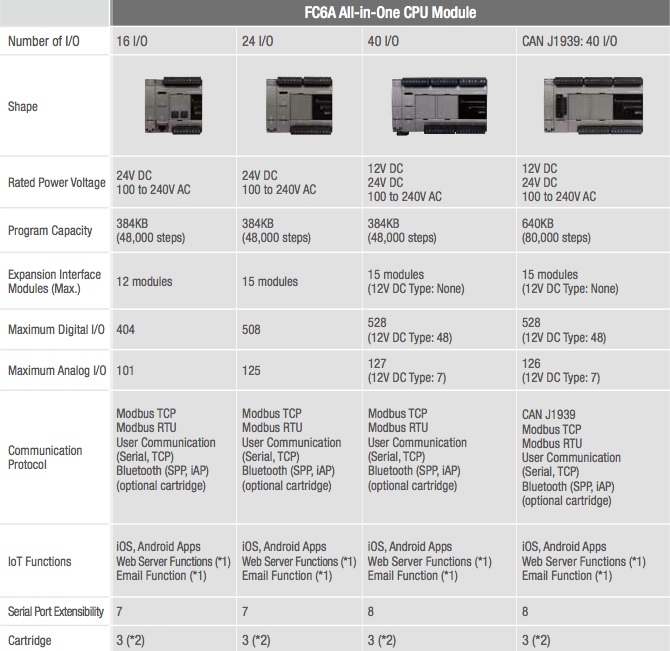

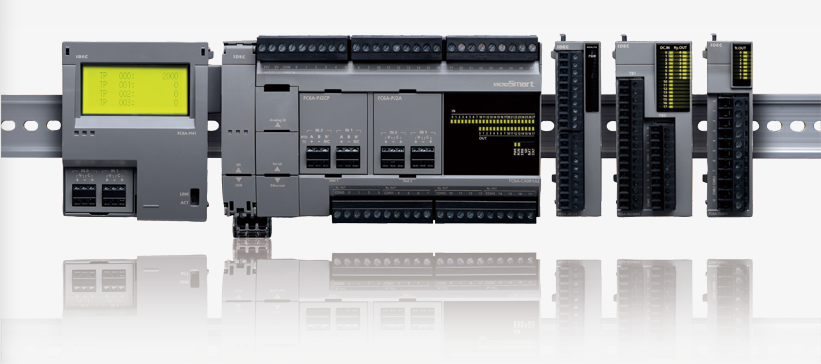

Se pueden añadir hasta 4 módulos al modelo de 16 E/S, y hasta 15 módulos de expansión pueden ser añadidos a los modelos de 24 y 40 E/S. Estos módulos pueden ser añadidos a cualquier tipo sin restricciones. Esto ofrece a los MicroSmart PLC de 40 E/S la capacidad de manejar hasta 520 E/S digitales y un máximo de 126 E/S analógicas, mucho más que cualquier Micro PLC. El modelo de 40 E/S también incluye soporte para los protocolos CAN J1939.

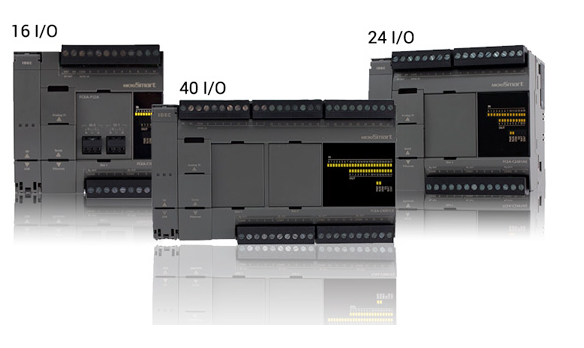

Están disponibles 3 modelos de MicroSmart FC6A, cada uno con tensión de alimentación a 24V CC o 100-240V CA. El modelo de 16 E/S dispone de 9 entradas, y 7 salidas a relé o transistor. El modelo de 24 E/S dispone de 14 entradas, y 10 salidas a relé o transistor. El modelo de 40 E/S tiene 24 entradas, y 16 salidas a relé o transistor. Cada modelo también incluye una entrada integral analógica de 0-10V CC.
* Nuevo cartucho extensible de E/S Digitales
Tutoriales para la edición de páginas
- Lección 1 – Añadir texto e imágenes
- Lección 2 – Visualización de datos
- Lección 3 – Gráficos de barra
- Lección 4 – Indicador

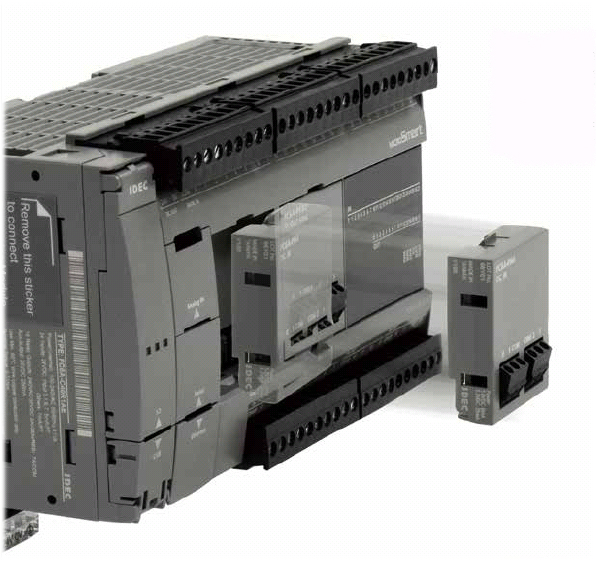

NUEVO 2017: CARTUCHOS DE EXPANSIÓN E/S DIGITALES
- El cableado se puede configurar fácilmente mediante la instalación del cartucho en el sistema existente, proporcionando ahorro de espacio y ahorro de cableado, una solución rápida y sencilla.
- Disponibles 3 tipos de cartuchos para combinar un máximo de 8E/S digitales adaptándolo a sus necesidades.
Nuevo cartucho de comunicación BLUETOOTH.
Puede bajarse una aplicación en el móvil y podrá visualizar el estado de su sistema únicamente acercando su móvil al PLC (10m). Así no tendrá necesidad de abrir armarios o puertas para realizar las comprobaciones.
