La Serie FR interruptor de posición Pizzato es una gama de interruptores de posición para detección mecánica en maquinaria industrial. Se utiliza como final de carrera, interruptor de seguridad o detector de posición en puertas, resguardos, levas, carros móviles y automatismos. Disponible con distintos actuadores, bloques de contacto, entrada M20 y versiones con conector M12.
La Serie FR interruptor de posición Pizzato pertenece a la gama de interruptores de posición estándar de Pizzato Elettrica. Está fabricada con carcasa de tecnopolímero reforzado, una entrada de cable y tapa abatible para facilitar el cableado. Admite contactos NC/NO, bloques de ruptura lenta o brusca, actuadores mecánicos y versiones para entornos industriales exigentes.
Características técnicas de la Serie FR interruptor de posición Pizzato
- Carcasa de tecnopolímero reforzado con fibra de vidrio, autoextinguible y resistente a impactos.
- Una entrada de cable roscada: M20x1,5 estándar; opciones M16x1,5, PG 13,5, PG 11 y 1/2 NPT.
- Grado de protección IP67 y hasta IP69K con actuadores compatibles sin junta externa.
- Temperatura ambiente estándar: -25 °C a +80 °C; opción T6: -40 °C a +80 °C.
- 17 bloques de contactos disponibles: 1NO+1NC, 2NC, 2NO, 1NO+2NC, 3NC, 2NO+1NC y versión electrónica PNP.
- 48 actuadores disponibles: pistón, palanca con roldana, varilla, rodillo, palanca ajustable y versiones con rearme.
- Durabilidad mecánica: 20 millones de ciclos de operaciones.
- Conformidad con IEC/EN 60947-5-1, EN ISO 14119, IEC/EN 60529, UL 508 y CSA C22.2 No. 14.
Tabla de referencias Serie FR Pizzato
| Referencia / familia | Actuador o configuración | Alimentación / entrada | Salida / contacto | Observaciones |
|---|---|---|---|---|
| FR 201-M2 / FR 202-M2 / FR 2A2-M2 | Pistón o palanca según código de actuador | Entrada M20x1,5 | 2x(1NO-1NC), ruptura brusca | Contactos dobles para maniobra mecánica |
| FR 501-M2 / FR 502-M2 / FR 5A2-M2 | Pistón corto, palanca o roldana | Entrada M20x1,5 | 1NO+1NC, ruptura brusca | Configuración habitual como final de carrera |
| FR 601-M2 / FR 602-M2 | Pistón o palanca | Entrada M20x1,5 | 1NO+1NC, ruptura lenta | Para conmutación progresiva |
| FR 701-M2 / FR 702-M2 | Pistón o palanca | Entrada M20x1,5 | 1NO+1NC, ruptura lenta solapada | Contactos solapados |
| FR 901-M2 / FR 902-M2 | Pistón o palanca | Entrada M20x1,5 | 2NC, ruptura lenta | Adecuado para circuitos de seguridad con contactos NC |
| FR 1001-M2 / FR 1002-M2 | Pistón o palanca | Entrada M20x1,5 | 2NO, ruptura lenta | Señalización o detección de posición |
| FR 1101-M2 / FR 1102-M2 | Pistón o palanca | Entrada M20x1,5 | 2NC, ruptura brusca | Apertura positiva según bloque compatible |
| FR 1201-M2 / FR 1202-M2 | Pistón o palanca | Entrada M20x1,5 | 2NO, ruptura brusca | Maniobra rápida |
| FR 1301-M2 / FR 1302-M2 | Pistón o palanca | Entrada M20x1,5 | 2NC, ruptura lenta escalada y distanciada | Diferenciación de tiempos de actuación |
| FR 1401-M2 / FR 1402-M2 | Pistón o palanca | Entrada M20x1,5 | 2NC, ruptura lenta escalada | Aplicaciones con doble NC |
| FR 1501-M2 / FR 1502-M2 | Pistón o palanca | Entrada M20x1,5 | 2NO, ruptura lenta escalada | Doble señal NO |
| FR 1801-M2 / FR 1802-M2 | Pistón o palanca | Entrada M20x1,5 | 1NO+1NC, ruptura lenta próximos | Señal NC/NO próxima |
| FR 2001-M2 / FR 2002-M2 | Pistón o palanca | Entrada M20x1,5 | 1NO+2NC, ruptura lenta | Mayor disponibilidad de contactos NC |
| FR 2101-M2 / FR 2102-M2 | Pistón o palanca | Entrada M20x1,5 | 3NC, ruptura lenta | Circuitos con varios canales NC |
| FR 2201-M2 / FR 2202-M2 | Pistón o palanca | Entrada M20x1,5 | 2NO+1NC, ruptura lenta | Señalización múltiple |
| FR E101-M2 / FR E102-M2 | Pistón o palanca | Entrada M20x1,5 | 1NO-1NC electrónico PNP | Versión electrónica |
| FR xxx-M2K70 | Según actuador seleccionado | Conector M12 plástico 4 polos | Según bloque de contactos | Cableado rápido con conector M12 |
| FR xxx-M2K40 / K45 / K60 | Según actuador seleccionado | Conector M12 metálico o plástico | 4 u 8 polos según versión | Para instalación con conectores industriales |
| FR xxx-X | Según actuador seleccionado | Entrada según versión | Según bloque de contactos | Partes metálicas externas de acero inoxidable |
| FR xxx-T6 | Según actuador seleccionado | Entrada según versión | Según bloque de contactos | Temperatura ampliada -40 °C a +80 °C |

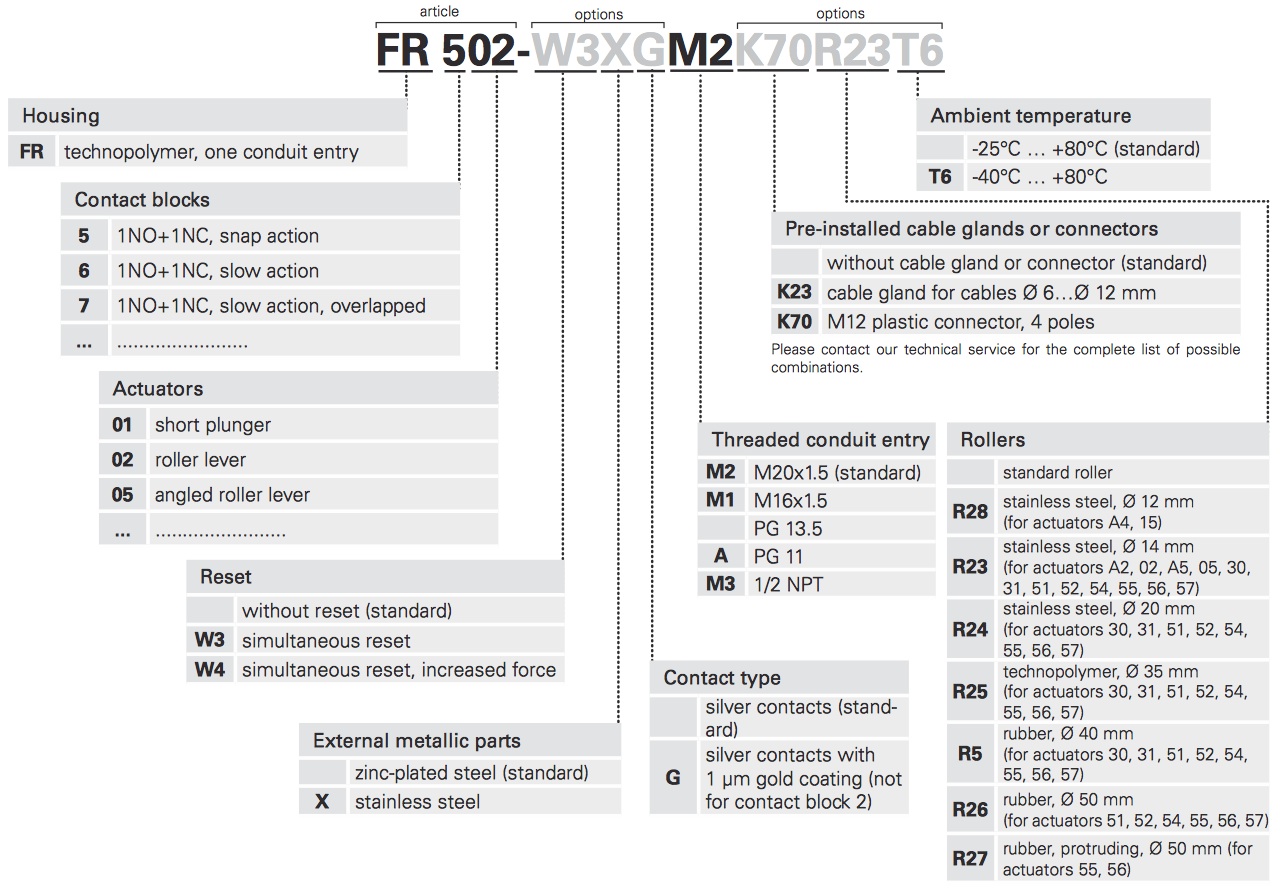

La serie se selecciona combinando carcasa FR, bloque de contactos, actuador, tipo de entrada, material de partes metálicas, conector o prensaestopas y opciones de temperatura. Para una selección correcta conviene validar el actuador mecánico, el número de contactos NC/NO, la necesidad de apertura positiva, el grado IP y el tipo de cableado.
Los interruptores de posición Pizzato serie FR se aplican en maquinaria de embalaje, automatización industrial, elevación, puertas de protección, transportadores, resguardos móviles, finales de carrera de ejes, levas mecánicas y sistemas donde se necesita confirmar posición con un dispositivo robusto y cableable en campo.
FAQ sobre la Serie FR interruptor de posición Pizzato
¿La serie FR de Pizzato sirve como interruptor de seguridad?
Sí, siempre que se seleccione una versión adecuada y se conecte el circuito de seguridad a los contactos NC. El catálogo indica el uso de contactos NC para funciones de protección conforme a EN ISO 14119 y EN ISO 13849-2.
¿Qué grado de protección tiene el interruptor de posición Pizzato serie FR?
La serie FR dispone de grado IP67 y puede alcanzar IP69K con actuadores compatibles y prensaestopas con grado de protección igual o superior. Es adecuada para entornos industriales con polvo, humedad o lavados exigentes.
¿Qué diferencia hay entre ruptura lenta y ruptura brusca?
La ruptura brusca conmuta el contacto de forma rápida al alcanzar el punto de actuación. La ruptura lenta depende más directamente del recorrido del actuador. La elección depende de la aplicación, velocidad de maniobra y arquitectura del circuito.
