Los módulos de ampliación de seguridad PIZZATO CS ME permiten aumentar el número y la capacidad de contactos de seguridad en instalaciones industriales. Están diseñados para trabajar junto a módulos base, alcanzando los máximos niveles de seguridad SIL 3 / PL e / Categoría 4, garantizando la protección de personas y máquinas en aplicaciones como paros de emergencia, resguardos móviles y control de accesos.
Los CS ME no son módulos de seguridad independientes, sino módulos de ampliación (extension modules en el catálogo de Pizzato).
La diferencia es:
-
Un módulo de seguridad (ej. CS AR, CS AT, CS FS, CS DM, CS AM) puede trabajar solo, supervisando entradas (paros de emergencia, resguardos, OSSD, etc.) y controlando salidas seguras.
-
Un módulo de ampliación CS ME no funciona solo. Siempre necesita conectarse a un módulo base de seguridad, y su función es dar más contactos de salida (instantáneos o retardados) o añadir opciones como diagnóstico (EDM). No gestionan entradas de seguridad por sí mismos, solo amplían la capacidad del módulo principal.

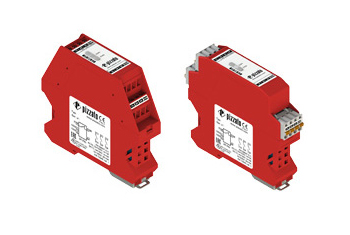

La gama Pizzato CS ME incluye módulos de ampliación compactos con carcasa de poliamida autoextinguible, contactos guiados forzados y certificaciones internacionales (CE, UL, CCC, EAC). Soportan hasta 10 millones de ciclos mecánicos y más de 100.000 ciclos eléctricos, con alimentación a 24 Vdc.
Los distintos modelos ofrecen combinaciones de salidas instantáneas y retardadas, contactos de seguridad NO, contactos de señalización NC, entradas redundantes (OSSD o de control bicanal) y funciones EDM para diagnóstico de contactores externos.
Son compatibles con módulos de seguridad de las series CS AR, CS AT, CS FS y CS DM, permitiendo configuraciones flexibles y escalables en sistemas de automatización industrial.
Características comunes de la serie
-
Nivel de seguridad: hasta SIL 3 / PL e / Cat. 4.
-
Alimentación: 24 Vdc (±15%), consumo < 2 W.
-
Entradas: posibilidad de supervisión monocanal o bicanal, compatibilidad con señales OSSD (según modelo).
-
Salidas: relés con contactos guiados forzados, combinaciones de NO de seguridad y NC de señalización.
-
Tiempos: versiones con salidas instantáneas o con retardo fijo/ajustable.
-
Carcasa: PA66 autoextinguible, IP40 (caja) / IP20 (bornes).
-
Durabilidad: >10 millones de ciclos mecánicos, >100.000 eléctricos.
-
Certificaciones: CE, UL, CCC, EAC.
-
Normas cumplidas: EN ISO 13849-1/2, EN 62061, EN 60204-1, UL 508, entre otras.

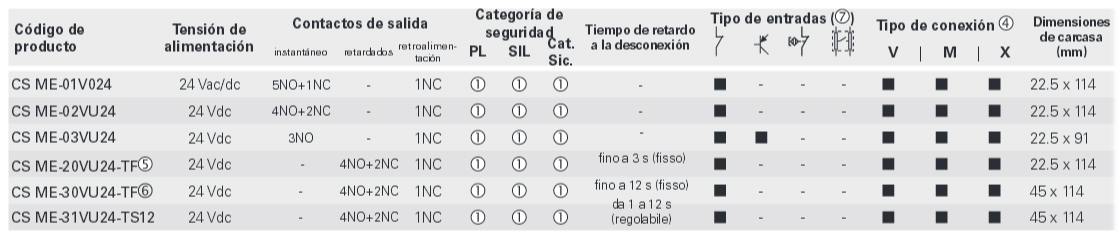

Tabla comparativa de modelos CS ME
| Modelo | Entradas | Salidas | Retardo | Notas distintivas |
|---|---|---|---|---|
| CS ME-01 | Contactos (mono/bicanal) | 3 NO + 1 NC señalización | No | Expansión básica instantánea |
| CS ME-02 | Contactos (mono/bicanal) | 3 NO + 1 NC retorno (EDM) | No | Incluye retorno para diagnóstico |
| CS ME-03 | 2 entradas OSSD | 3 NO + 1 NC retorno (EDM) | No | Especial para sensores OSSD |
| CS ME-20 | Contactos (mono/bicanal) | 4 NO + 2 NC señalización + 1 NC retorno | Fijo (0,5/1/2/3 s) | Salidas retardadas con tiempos seleccionables |
| CS ME-31 | Contactos (mono/bicanal) | 4 NO + 2 NC señalización + 1 NC retorno | Ajustable (1–12 s) | Retardo programable mediante DIP switch |
