Los conectores médicos de bayoneta IP67 NCC Serie 770 Binder están diseñados para equipos médicos, dispositivos OEM e instrumentación que requieren una conexión segura, rápida y resistente. La serie incorpora un sistema de cierre por bayoneta, protección IP67 y contactos dorados para garantizar una conexión fiable en aplicaciones con frecuentes ciclos de conexión y desconexión.
Los conectores médicos de bayoneta IP67 NCC están disponibles en versiones para cable y panel, con 8 pines, corriente nominal de 2 A por contacto y opciones para cables de 2,5-4 mm, 4-6 mm y 6-8 mm de diámetro. La serie ofrece más de 5.000 ciclos de acoplamiento y está fabricada en versión Medical Grade libre de DEHP.
Conectores médicos de bayoneta IP67 para aplicaciones médicas
La serie Binder 770 NCC está orientada a aplicaciones médicas donde se requiere una conexión robusta y una elevada seguridad mecánica. Su sistema de bloqueo por bayoneta permite realizar conexiones rápidas con un giro corto, reduciendo el riesgo de desconexiones accidentales y facilitando las tareas de mantenimiento.
Características técnicas
- Serie Binder 770 NCC Medical Grade
- Sistema de cierre por bayoneta
- Protección IP67 acoplado
- Protección IP67 en versiones de panel desacopladas
- 8 contactos dorados
- Corriente nominal: 2 A por contacto
- Conexión por soldadura
- Diámetro de cable: 2,5-4 mm, 4-6 mm y 6-8 mm
- Más de 5.000 ciclos de conexión
- Color blanco grisáceo similar a RAL 9002
- Material libre de DEHP
Datos eléctricos
| Parámetro | Valor |
|---|---|
| Nº de pines | 8 |
| Corriente nominal | 2 A |
| Protección | IP67 |
| Ciclos de conexión | > 5.000 |
| Terminación | Soldadura |
Referencias disponibles
Cable macho
| Referencia | Género | Pines | Ø cable | Blindaje | Terminación |
|---|---|---|---|---|---|
| Serie 770 NCC | Macho | 8 | 2,5-4 mm | Sin blindaje | Soldadura |
| Serie 770 NCC | Macho | 8 | 4-6 mm | Sin blindaje | Soldadura |
| Serie 770 NCC | Macho | 8 | 6-8 mm | Sin blindaje | Soldadura |
Cable hembra
| Referencia | Género | Pines | Ø cable | Blindaje | Terminación |
|---|---|---|---|---|---|
| Serie 770 NCC | Hembra | 8 | 2,5-4 mm | Sin blindaje | Soldadura |
| Serie 770 NCC | Hembra | 8 | 4-6 mm | Sin blindaje | Soldadura |
| Serie 770 NCC | Hembra | 8 | 6-8 mm | Sin blindaje | Soldadura |

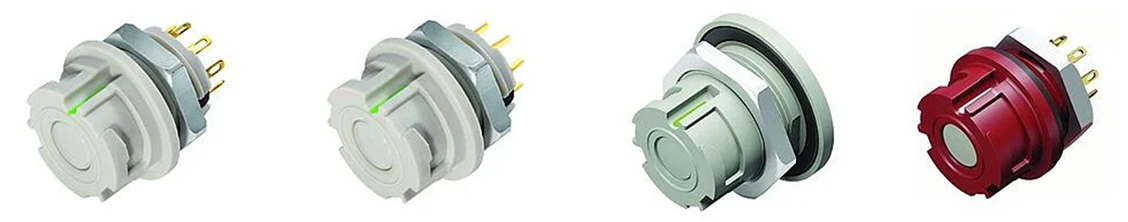

Conectores de panel
| Tipo | Pines | Protección | Terminación |
|---|---|---|---|
| Panel macho | 8 | IP67 | Soldadura |
| Panel hembra | 8 | IP67 | Soldadura |
Disponible en versiones para cable y brida (panel), así como en otros colores bajo pedido.
Aplicaciones
Los conectores médicos de bayoneta IP67 Serie 770 Binder se utilizan en equipos de monitorización, sistemas de diagnóstico, dispositivos médicos portátiles, equipos de laboratorio y aplicaciones OEM donde se requiere una conexión robusta, segura y resistente a la humedad.
FAQ
¿Qué significa NCC?
NCC (New Concept Connector) es la denominación utilizada por Binder para esta familia de conectores médicos de altas prestaciones. La serie NCC combina diseño compacto, elevada durabilidad mecánica y sistemas de bloqueo seguros para aplicaciones médicas e instrumentación.
¿Qué es un cierre de bayoneta?
Un cierre de bayoneta es un sistema de bloqueo mecánico que se fija mediante inserción y un pequeño giro. Frente a los sistemas roscados, permite conexiones más rápidas y reduce el tiempo de montaje y desmontaje.
¿Qué diferencia hay entre un cierre de bayoneta y un cierre a presión?
El cierre a presión (Snap-In) bloquea automáticamente el conector al insertarlo. El cierre de bayoneta requiere una ligera rotación para asegurar la conexión, proporcionando una fijación mecánica más robusta frente a vibraciones o tirones.
¿Qué significa IP67?
IP67 indica protección total frente al polvo y resistencia a inmersión temporal en agua cuando el conector está correctamente acoplado.
¿Qué significa conexión por soldadura?
La terminación por soldadura consiste en unir directamente los conductores a los contactos del conector mediante estaño, proporcionando una conexión eléctrica fiable y duradera.
Contacta con nosotros y te ayudamos a seleccionar la referencia adecuada para tu aplicación.
