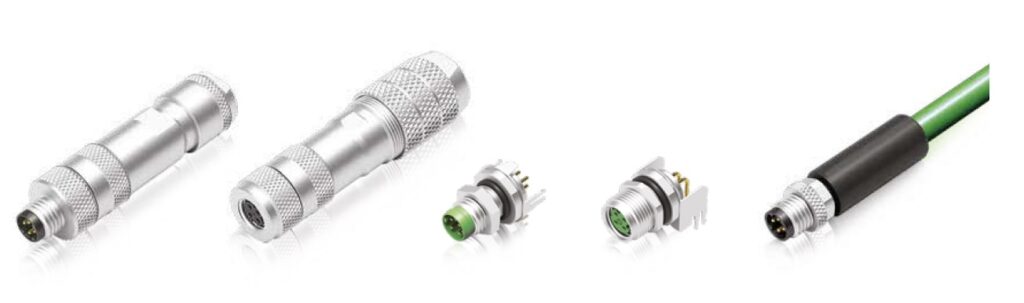

Los conectores M8 D serie 818 de binder permiten llevar Ethernet industrial hasta 100 Mbit/s en redes de automatización, maquinaria y entornos PROFINET. Son soluciones compactas IP67 para cableado industrial, disponibles como conectores de cable, conectores de brida y latiguillos premontados.
La serie 818 M8-D utiliza 4 contactos simétricos, rosca M8 x 1 según DIN EN 61076-2-114 y apantallamiento 360°. Estos conectores M8 D serie 818 se suministran, según versión, con borne de tornillo, soldadura por inmersión o cable Ethernet PUR Cat5e para instalaciones industriales.
Características técnicas de los conectores M8 D serie 818
Datos principales
- Conector M8 con codificación D para Ethernet industrial hasta 100 Mbit/s.
- 4 contactos simétricos, tensión nominal 63 V y corriente nominal 4 A a 40 °C.
- Protección IP67 y apantallamiento 360° según versión.
- Bloqueo por rosca M8 x 1 conforme a DIN EN 61076-2-114.
- Terminación por tornillo, crimpado en versiones premontadas, latiguillos o soldadura por inmersión.
- Secciones: AWG 26–20 en tornillo, AWG 24 en brida con latiguillos/soldadura y AWG 22 en cable Ethernet PUR.
- Temperatura según versión: hasta +85 °C; mínimas de -25 °C o -40 °C en conectores de brida y cable.
- Contactos dorados, cuerpo PA y carcasas metálicas niqueladas.
Tabla de referencias para conectores M8 D serie 818
| Referencia | Tipo / género | Rango, tamaño o señal | Alimentación | Salida / interfaz | Observaciones |
|---|---|---|---|---|---|
| 99 3369 100 04 | Conector de cable macho recto | Cable Ø 4–5,5 mm | 63 V / 4 A | M8 D, 4 polos | Borne de tornillo, iris, apantallable |
| 99 3369 600 04 | Conector de cable macho recto | Cable Ø 5–8 mm | 63 V / 4 A | M8 D, 4 polos | Borne de tornillo, iris, apantallable |
| 99 3368 100 04 | Conector de cable hembra recto | Cable Ø 4–5,5 mm | 63 V / 4 A | M8 D, 4 polos | Borne de tornillo, iris, apantallable |
| 99 3368 600 04 | Conector de cable hembra recto | Cable Ø 5–8 mm | 63 V / 4 A | M8 D, 4 polos | Borne de tornillo, iris, apantallable |
| 76 6221 0011 00404-0200 | Conector de brida macho | Latiguillos 200 mm | 63 V / 4 A | M8 D, 4 polos | Montaje panel |
| 76 6321 1011 00404-0200 | Conector de brida macho frontal | Latiguillos 200 mm | 63 V / 4 A | M8 D, 4 polos | Montaje frontal |
| 86 6321 1120 00404 | Conector de brida macho frontal | Soldadura por inmersión | 63 V / 4 A | M8 D, 4 polos | Con placa de apantallamiento |
| 86 6321 1121 00404 | Conector de brida macho acodado frontal | Soldadura por inmersión | 63 V / 4 A | M8 D, 4 polos | Con placa de apantallamiento |
| 76 6220 0011 00404-0200 | Conector de brida hembra | Latiguillos 200 mm | 63 V / 4 A | M8 D, 4 polos | Montaje panel |
| 76 6620 1011 00404-0200 | Conector de brida hembra frontal | Latiguillos 200 mm | 63 V / 4 A | M8 D, 4 polos | Montaje frontal |
| 86 6620 1120 00404 | Conector de brida hembra frontal | Soldadura por inmersión | 63 V / 4 A | M8 D, 4 polos | Con placa de apantallamiento |
| 86 6620 1121 00404 | Conector de brida hembra acodado frontal | Soldadura por inmersión | 63 V / 4 A | M8 D, 4 polos | Con placa de apantallamiento |
| 77 5429 0000 50704-0200 | Conector de cable macho premontado | Cable Ethernet 2 m | 63 V / 4 A | Ethernet / PROFINET | Cable PUR, Cat5e |
| 77 5429 0000 50704-0500 | Conector de cable macho premontado | Cable Ethernet 5 m | 63 V / 4 A | Ethernet / PROFINET | Cable PUR, Cat5e |
| 77 5430 0000 50704-0200 | Conector de cable hembra premontado | Cable Ethernet 2 m | 63 V / 4 A | Ethernet / PROFINET | Cable PUR, Cat5e |
| 77 5430 0000 50704-0500 | Conector de cable hembra premontado | Cable Ethernet 5 m | 63 V / 4 A | Ethernet / PROFINET | Cable PUR, Cat5e |
| 77 5429 5429 50704-0030 | Cable M8 macho–macho | Longitud 0,3 m | 63 V / 4 A | Ethernet / PROFINET | Cable PUR premontado |
| 77 5429 5429 50704-0060 | Cable M8 macho–macho | Longitud 0,6 m | 63 V / 4 A | Ethernet / PROFINET | Cable PUR premontado |
| 77 5429 5429 50704-0200 | Cable M8 macho–macho | Longitud 2 m | 63 V / 4 A | Ethernet / PROFINET | Cable PUR premontado |
| 77 5429 5429 50704-0500 | Cable M8 macho–macho | Longitud 5 m | 63 V / 4 A | Ethernet / PROFINET | Cable PUR premontado |
| 77 5430 5429 50704-0030 | Cable M8 macho–hembra | Longitud 0,3 m | 63 V / 4 A | Ethernet / PROFINET | Cable PUR premontado |
| 77 5430 5429 50704-0060 | Cable M8 macho–hembra | Longitud 0,6 m | 63 V / 4 A | Ethernet / PROFINET | Cable PUR premontado |
| 77 5430 5429 50704-0200 | Cable M8 macho–hembra | Longitud 2 m | 63 V / 4 A | Ethernet / PROFINET | Cable PUR premontado |
| 77 5430 5429 50704-0500 | Cable M8 macho–hembra | Longitud 5 m | 63 V / 4 A | Ethernet / PROFINET | Cable PUR premontado |
Accesorios relacionados
| Referencia | Tipo | Aplicación |
|---|---|---|
| 08 2842 000 000 | Tapa de protección | Para conector de brida macho |
| 08 2972 000 000 | Tapa de protección | Para conector de brida macho frontal |
| 08 2843 000 000 | Tapa de protección | Para conector de brida hembra |
| 08 2973 000 000 | Tapa de protección | Para conector de brida hembra frontal |
| 08 2441 000 000 | Tapa de protección | Para conectores hembra |
| 08 3130 000 000 | Tapón ciego M10 x 0,75 | Cierre auxiliar |
| 01 1717 001 | Tuerca hexagonal M8 x 1 | Fijación mecánica |
| 01 1188 001 | Tuerca hexagonal M10 x 0,75 | Fijación mecánica |
| 07 0085 000 | Llave de montaje | Para anillo de bloqueo M8, 0,4 Nm |
Los conectores M8 D serie 818 se utilizan en maquinaria compacta, sensores y actuadores Ethernet, módulos de campo, equipos PROFINET, cuadros de control y conexiones de panel donde se necesita una interfaz industrial pequeña, apantallada y con protección IP67.
FAQ
¿Qué es Ethernet?
Ethernet es un sistema de comunicación de datos usado para conectar equipos en red. En industria se utiliza para que sensores, actuadores, módulos de campo, PLCs y otros dispositivos intercambien información de forma rápida y estable. En los conectores M8 D serie 818, la transmisión Ethernet puede llegar hasta 100 Mbit/s.
¿Cómo se utiliza un conector en una transmisión Ethernet?
El conector se instala en el extremo del cable Ethernet o en el panel del equipo para crear una unión eléctrica segura entre dos dispositivos. Su función es mantener la continuidad de los contactos, el apantallamiento y la protección mecánica de la conexión. En esta serie hay conectores de cable, conectores de brida y latiguillos premontados para redes industriales.
¿Por qué tiene que ser un conector específico para Ethernet?
Porque Ethernet necesita una conexión preparada para transmitir datos, no solo alimentación eléctrica. El conector debe respetar la codificación, el número de contactos, el apantallamiento y la protección frente a polvo, humedad y vibraciones. En la serie 818 M8-D, el conector es de 4 polos, con apantallamiento 360°, protección IP67 y diseño para transmisión de datos hasta 100 Mbit/s.
¿Qué significa M8 en un conector?
M8 indica el tamaño del conector y su rosca de bloqueo. En este caso, el catálogo especifica conexión M8 x 1, un formato compacto muy utilizado en automatización industrial cuando hay poco espacio y se necesita una conexión segura.
¿Qué significa la D en un conector M8 D?
La D hace referencia a la codificación del conector. La codificación D se utiliza en conectores industriales destinados a transmisión Ethernet. Esta codificación ayuda a evitar conexiones incorrectas con otros tipos de conectores M8 y asegura que el cableado corresponda a una aplicación de datos.
