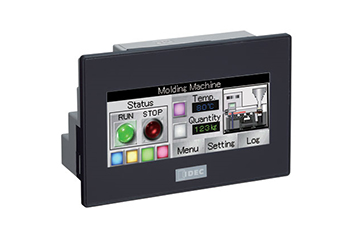

FT1A táctil

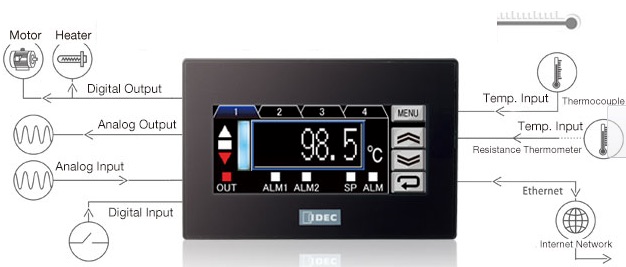

Autómata con pantalla de visualización táctil (todo en uno). Nuevo y completo autómata programable serie FT1A de IDEC. Pantalla táctil incorporada de 3,8 pulgadas con funciones de control y monitores integrados. Un LED brillante de fondo ofrece una visibilidad total del display. Pro/Lite Controller – compacto y controlador de fácil uso. Control de dos ejes independientes, contador de alta velocidad, y disponible una enfarda de interrupción. Equipado con un LCD, funciones HMI como mensajes, monitorización, y parámetros que pueden ser cambiados fácilmente. La monitorización del estado y su mantenimiento es posible mejorando así la productividad.
Software de programación Wind O/I-NV3 v5.31 integrado en el Automation Organizer de IDEC. Muy intuitivo.
- 12, 24, 40 y 48 E/S de la CPU
- Memoria de programa de hasta 12,24,40 o 48KB
- Disponible en 24V CC o 100-240V CA
- Disponible con o sin LCD
- Reloj de tiempo-real incorporado
- Teclado incorporado
- Puerto Ethernet RJ45 integrado
- Modbus TCP y RTU
- Incorpora de 2-8 entradas analógica
- Contactos de relés de 10A
- Puerto USB de mantenimiento
- Ranura tarjeta memoria SD para carga de datos
- Áreas peligrosas Class 1 Div. 2
Características de la pantalla
65,536 TFT Color LCD
Con multitud de combinaciones de color, una interfaz gráfica de usuario fresca e intuitiva y una incomparable visibilidad.
LED Super Brillante
La unidad de color TFT de 65k dispone de una potencia de 400cd/m2 (brillo), mientras que las monocromáticas disponen de una capacidad de 740cd/m2. Con 32 niveles de control de brillo, se puede incluso ajustar la luz de fondo según la luz ambiente del entorno.
Drivers para IDEC y otros PLCs
El FT1A táctil puede ser configurado de forma sencilla para la comunicación con PLCs de IDEC o de otras marcas (Siemens, Mitsubisi, Omron y más).
Conectividad Ethernet
Con puerto Ethernet RJ45 integrado.
Los archivos del proyecto FT1A se pueden cargar o descargar de forma remota a través de una conexión Ethernet. También el registro de datos críticos pueden ser recuperados rápidamente.
Modbus TCP o RTU
La integración de los puertos Ethernet permite al autómata FT1A táctil ser con figurado como Cliente (Maestro) o Server (Esclavo) en la red Modbus. También es compatible RTU Modbus (Maestro).
Con estas capacidades, el FT1A táctil puede comunicarse con otros PLCs o dispositivos utilizando protocolo Modbus.
Estado del ladder program y de las E/S
Los ladder programs (“programa escalera”) pueden ser monitorizados y controlados de forma muy sencilla a través de la pantalla 3.8″ (3.7″ para monocromática).
Resulta una herramienta única para depurar el sistema sin necesidad de utilizar software WindLDR o PC.
El estado de las E/S o cualquier otro parámetro de control como por ejemplo el registro de datos, temporizador o relés internos, también pueden ser monitorizados y controlados desde la pantalla.
Inicio rápido
Una vez conectado a la red eléctrica (encendido) únicamente necesita 3 segundos para estar a pleno funcionamiento.
Este inicio tan rápido permite una rápida y fácil depuración y un funcionamiento sin estrés.
Funciones de control

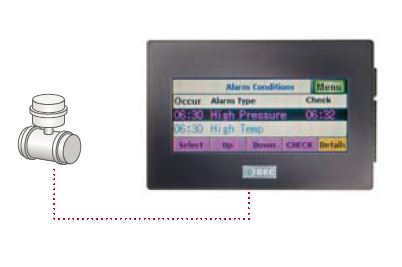

Contactos de relés de 10A
Todos los FT1A están equipados con puntos de contactos de relés de 10A. Los relés de PLCs tradicionales solo consideran 2A. Esto reduce la necesidad de utilizar relés de interface y ahorra tiempo y dinero.
Rápida velocidad de procesamiento
No compromete la velocidad de procesamiento para otras funciones. Con el FT1A táctil las instrucciones sencillas pueden ser procesadas en 1850µs para 1000 pasos de programación.

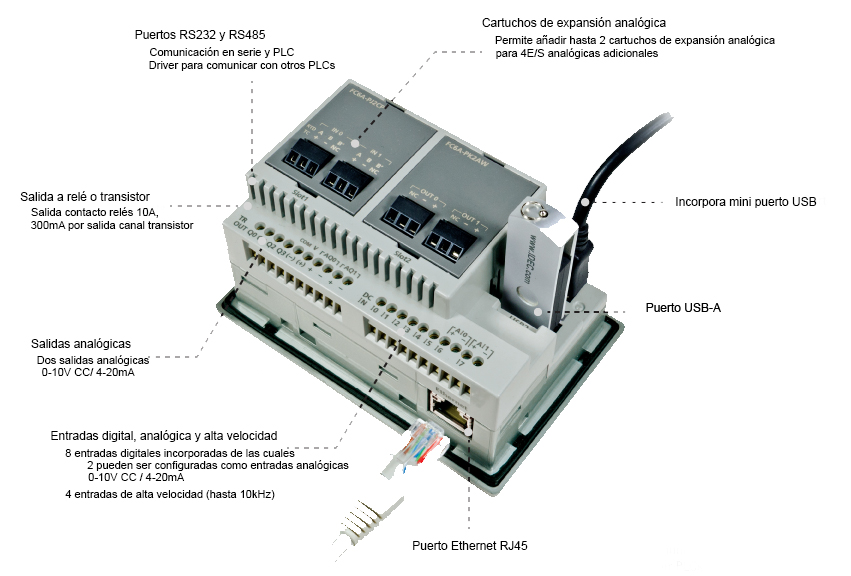

Entradas digitales y analógicas
El FT1A táctil está equipado con 8 entradas digitales de las cuales 2 pueden ser configuradas como entradas analógicas de 0-10V con 10 bits de resolución.
Esta integración de entradas analógicas reduce considerablemente los costes del sistema.
Cartuchos de expansión analógica
Utilizando cartuchos de expansión analógicas, el FT1A táctil acepta entradas 0-10V CC, 4-20mA, RTD y termopares, con resolución de 12 a 15 bits.
Salidas analógicas incorporadas
Dos salidas analógicas 0-10V CC y 4-20mA.
Registro de datos
Los datos críticos pueden ser salvados y cargados en una memoria USB. Los datos registrados pueden ser fácilmente recuperados a través de conexión Ethernet o simplemente conectando el dispositivo de memoria USB a su PC.

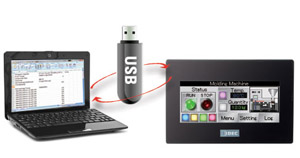

Fácil transferencia de archivo de datos
Los archivos del programa se pueden transferir muy fácilmente entre la memoria y el autómata FT1A. Es una forma fácil, rápida y apropiada para poder actualizar el programa y la interface HMI o programar múltiples unidades sin la necesidad de conectarse al autómata desde un PC.
Amplia memoria de programación
El FT1A táctil está equipado con una gran capacidad de memoria. Con 48kB de programación lógica de control, pueden ser elaborados complejos programas de PLC sin ningún tipo de restricción. Y con 5MB de memoria de configuración para el display, un interface único y profesional configurado de manera sencilla.
Contadores de alta velocidad
Hay 8 entradas incorporadas, 4 de las cuales pueden ser configuradas como contadores de alta velocidad con un rabio de frecuencia máximo de 10kHz para monofónico y 5kHz para el bifásico.
Controladores PID
Con un algoritmo PID mejorado y un cuadro de diálogo más fácil de configurar, los controles PID pueden ser monitorizados utilizando una única pantalla.
También es compatible con funciones PID avanzadas como auto-tuning, ARW (anti-reset windup) y transferencia sin saltos.

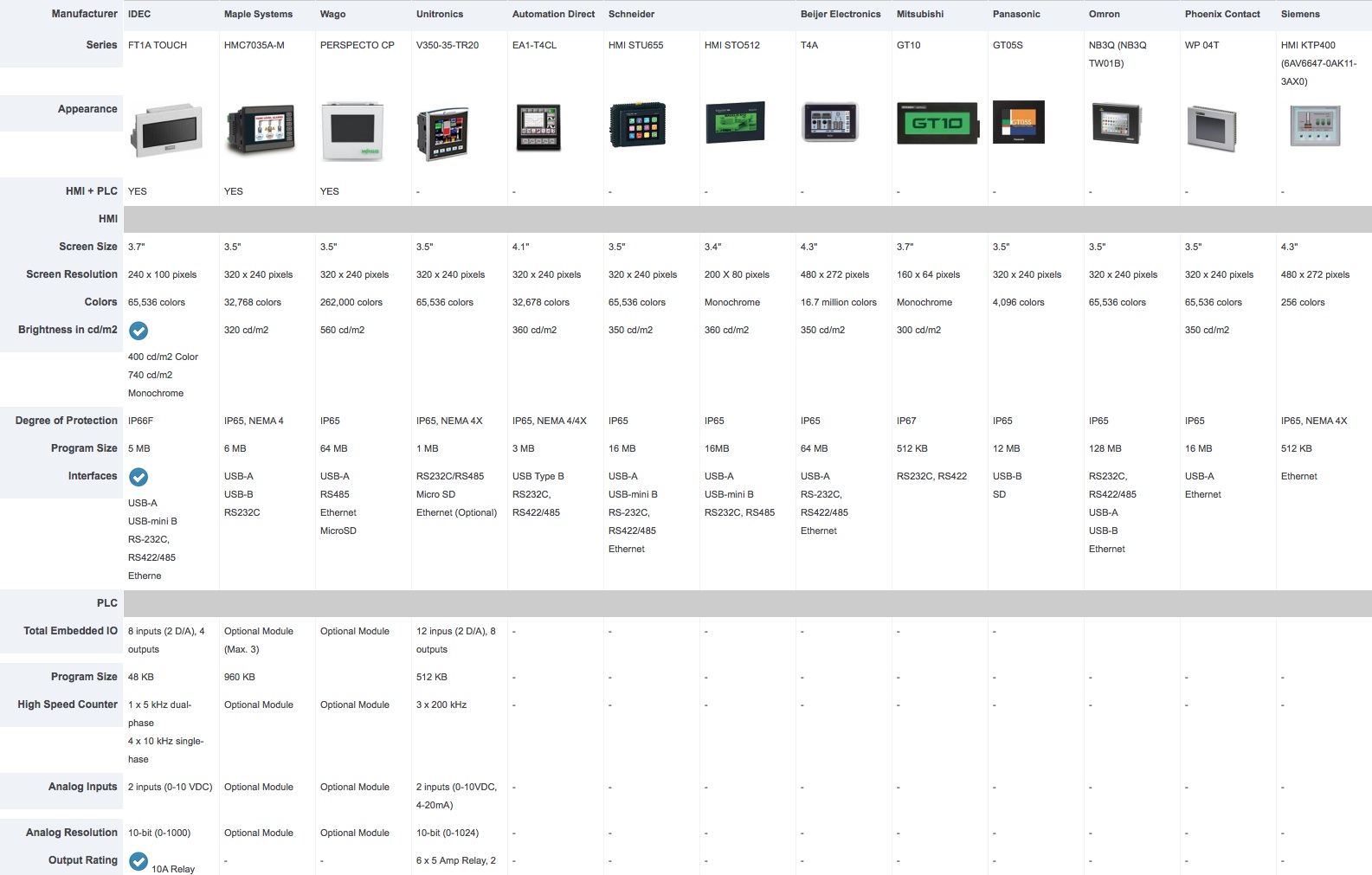

Tabla comparativa con otras marcas TOUCH+PLC
Vídeo disponible más abajo.
