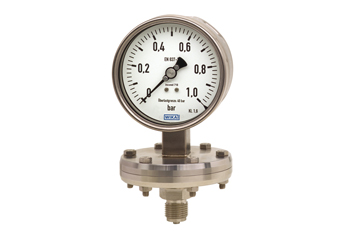

432.36, 432.56 Manómetro con membrana

Manómetro con membrana de WIKA.

Versión acero inoxidable, alta seguridad sobrepresión hasta 100 bar (Tipo 432.56) ó hasta 400 bar (Tipo 432.36).

Normativa ATEX

Características

  • Alta resistencia a sobrecarga hasta 40, 100 ó 400 bar
    gracias a contacto metálico del elemento sensible sin célula de medida rellenada de líquido
  • Gran selección de materiales especiales
  • Compatible con contactos eléctricos
  • Construcción completamente en acero inoxidable
  • Rangos de indicación a partir de 0 … 16 mbar

Aplicaciones

  •  Para puntos de medida con sobrecarga
  • Para medios gaseosos, líquidos y agresivos, también en entornos agresivos
  • En la opción con brida de conexión abierta, también para medios contaminados y viscosos
  • Industria de proceso: Química, petroquímica, plantas energéticas, minería, on-/offshore, medio ambiente, maquinaria e ingeniería de instalaciones



Versión
EN 837-3

Diámetro en mm
100, 160

Clase de exactitud
1,6

Rangos de indicación
0 … 16 mbar a 0 … 250 mbar (Ø brida 160 mm)
0 … 400 mbar a 0 … 40 bar (Ø brida 100 mm)
así como todas las gamas correspondientes para presión negativa y sobrepresión negativa y positiva

Carga de presión máxima
Carga estática: Valor final de escala
Carga dinámica : 0,8 x valor final de escala

Protección contra la sobrepresión
40. 100 ó 400 bar

Temperatura admisible
Ambiente: -20 … +60 ºC
Medio:  + 100 ºC máxima

Influencia de temperatura
En caso de desviación de la temperatura desde referencia en el sistema de medición (+20 ºC): máx.  ±0,8 %/10 K del respectivo valor final de escala

Tipo de protección
IP 54 según EN 60529 / IEC 529
