El VariTrans P 41000 TRMS transductor de alta tensión CA/CC está diseñado para medir valor eficaz real (True RMS) de señales CA desde 60 mV hasta 10 V y convertirlas en señales estándar 0–10 V o 4–20 mA. Este transductor CA/CC industrial permite aislar potenciales elevados y transmitir señales precisas incluso con formas de onda distorsionadas en entornos eléctricos exigentes.

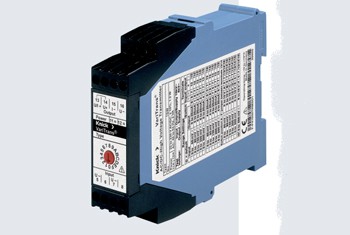

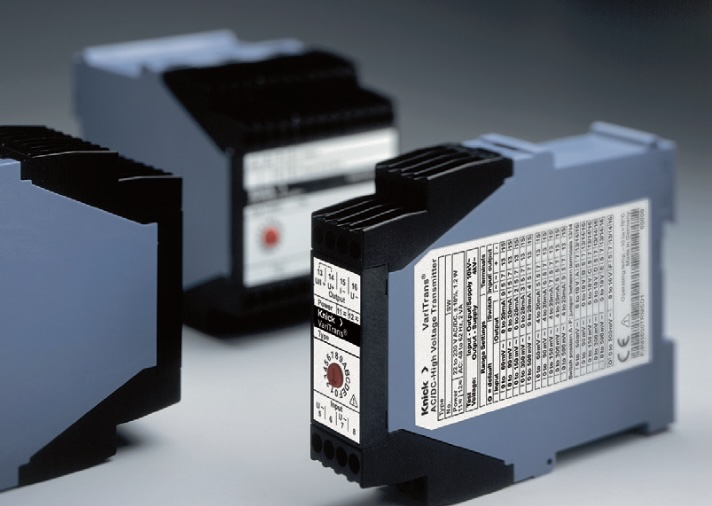

VariTrans P 41000 TRMS transductor de alta tensión CA/CC
El VariTrans P 41000 TRMS transductor de alta tensión CA/CC de Knick es un acondicionador de señal diseñado para medición True RMS de tensiones alternas con aislamiento galvánico de alta seguridad. Incorpora tecnología TransShield, que permite un diseño compacto para carril DIN y garantiza mediciones precisas incluso en presencia de interferencias o señales no sinusoidales. Está preparado para tensiones de trabajo de hasta 3600 V CA/CC con separación de protección según EN 61140, lo que lo hace adecuado para aplicaciones industriales con alto potencial eléctrico.
Características técnicas
-
Medición True RMS de señales CA
-
Entrada: 60 mV … 10 V CA
-
Salida: 0…20 mA, 4…20 mA o 0…10 V
-
Tensión de trabajo hasta 3600 V CA/CC
-
Tensión de prueba de aislamiento hasta 10 / 15 kV CA
-
Fuente de alimentación universal 20…253 V CA/CC
-
16 combinaciones configurables de entrada y salida
-
Rechazo de modo común CMRR aprox. 150 dB
Guía de modelos disponibles
| Modelo | Tipo de configuración | Entrada | Salida | Tensión de trabajo | Observaciones |
|---|---|---|---|---|---|
| P 41000 TRMS | Conmutable | 60 mV…10 V CA | 0…20 mA / 4…20 mA / 0…10 V | hasta 2,2 kV | hasta 16 combinaciones configurables |
| P 41100 TRMS | Configuración fija | 60 mV…10 V CA | 0…20 mA / 4…20 mA / 0…10 V | hasta 3,6 kV | configuración definida por pedido |
Aplicaciones
El VariTrans P 41000 TRMS transductor de alta tensión CA/CC se utiliza en sistemas eléctricos industriales donde es necesario medir tensiones o corrientes alternas con aislamiento galvánico y transmitir la señal a sistemas de control. Es habitual en cuadros eléctricos, sistemas de potencia, energía, ferrocarril, instalaciones navales y maquinaria industrial donde existen señales distorsionadas o altos potenciales eléctricos.
FAQ
¿Qué significa que el transductor mida True RMS?
Significa que el equipo calcula el valor eficaz real de la señal, incluso cuando la forma de onda no es sinusoidal. Esto garantiza mediciones correctas en señales distorsionadas típicas de entornos industriales.
¿Qué nivel de aislamiento ofrece el VariTrans P 41000 TRMS?
El equipo soporta tensiones de trabajo hasta 3600 V CA/CC y dispone de separación de protección según EN 61140, con tensiones de prueba de hasta 15 kV CA, lo que garantiza seguridad eléctrica en aplicaciones de alta tensión.
Contacta con nosotros y te ayudamos a seleccionar la referencia adecuada para tu aplicación.
