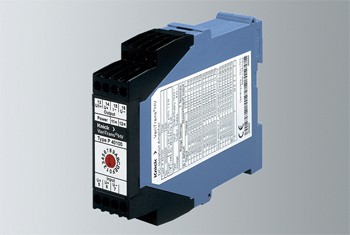

VariTrans P 41000

Amplificadores separadores universales KNICK de alta tensión para señales de entrada desde UE = 60 mV hasta UE = ±100 V

Los amplificadores separadores VariTrans® P 41000 están específicamente diseñados para mediciones de tensiones bipolares en el rango de mV hasta el rango de voltios, ya que separan de forma segura los altos potenciales del circuito de entrada. Las secciones de separación están concebidas para altas tensiones de mantenimiento de hasta 3600 V CA/CC y para sobretensiones transitorias de hasta 20 kV. La separación de protección según la DIN EN 61140 entre entrada y salida y energía auxiliar garantiza la protección contra corrientes de choque. Concebido especialmente para la medición de corriente sobre una resistencia shunt.

Características

  • Separador de alta tensión universal para convertir tensiones, por ejemplo en aplicaciones shunt, desde ±60 mV hasta ±100 V en señales de salida grabadas ±20 mA, ±10 V o 4 … 20 mA.
  • Nueva tecnología TransShield®, que permite una carcasa en línea altamente compacta
  • Tensiones de trabajo de hasta 3600 V CA/CC
  • Protección contra corrientes de choque peligrosas mediante separación de protección acorde con la DIN EN 61140 de hasta 1800 V CA/CC
  • Tensiones de prueba de hasta 15 kV CA
  • Excelentes propiedades de transmisión:
    • error de ganancia <0,1 %
    • frecuencia límite >5 kHz (posible filtro de paso bajo)
    • tiempo de subida T90 <0,1 ms
  • Prácticamente sin interferencias por tensiones de modo común: CMRR >150 dB
  • Alta resistencia a interferencias transitorias: T-CMRR >115 dB
  • Flexibilidad extremadamente alta gracias a
    • conmutación calibrada de hasta 16 rangos de entrada y salida (hasta 2200 V de tensión de trabajo)
    • hasta 16 rangos de medición específicos para el cliente
  • Fuente de alimentación de amplio rango desde 20 V hasta 253 V CA/CC
  • Funcionamiento seguro incluso en caso de alimentación inestable
  • No se estropea en caso de introducir una tensión de red incorrecta
  • Modelos conmutables que reducen la necesidad de varios modelos y, por lo tanto, los costes de almacenamiento
  • Robusto gracias al sellado al vacío
  • Adecuado para sistemas de electrificación ferroviaria de corriente continua de hasta 3000 V CC
  • Estable desde el punto de vista mecánico para su uso en barcos, ferrocarriles y vehículos terrestres
  • 5 años de garantía
