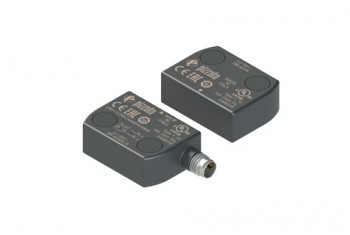

El sensor magnético codificado PIZZATO SR A es una solución robusta y fiable para el control de protecciones y resguardos en máquinas sin inercia. Utiliza un actuador magnético codificado, lo que garantiza que el dispositivo solo se active con el imán correcto, evitando manipulaciones no autorizadas. Este sensor sin contacto mecánico proporciona una larga vida útil y es ideal para entornos exigentes como la industria alimentaria y farmacéutica, gracias a su alta resistencia a la suciedad y al agua.
Con certificaciones de seguridad SIL 3 según EN IEC 62061, PL e y categoría 4 según EN ISO 13849-1, el SR A permite crear sistemas de seguridad avanzados cuando se conecta a los módulos de seguridad PIZZATO. Su diseño compacto y carcasa de tecnopolímero con protección IP69K lo hacen especialmente adecuado para aplicaciones donde se requiere limpieza frecuente o resistencia a chorros de alta presión.
Características principales
-
Tecnología de detección: Campo magnético codificado
-
Nivel de seguridad: SIL 3 / PL e / Cat. 4
-

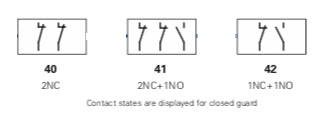

Tipo de salida: 2NC, 1NO+2NC o 1NO+1NC
-

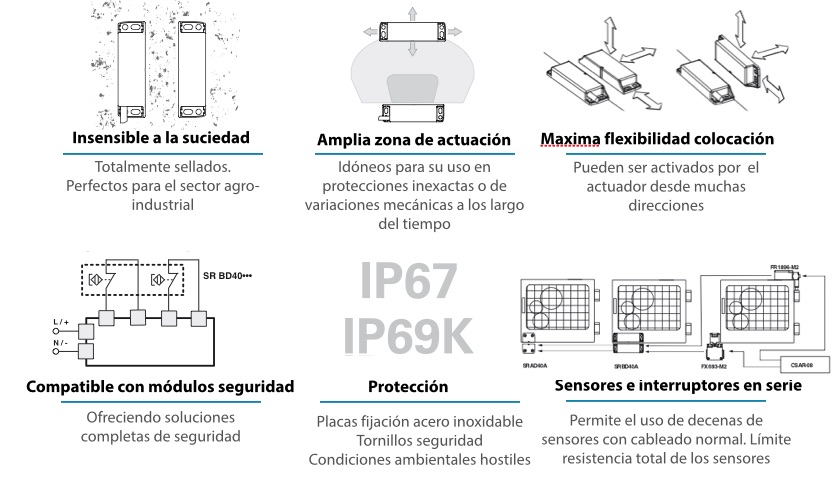

Funcionamiento sin contacto mecánico – Mayor durabilidad
-
Insensible a la suciedad – Ideal para entornos alimentarios
-
Protección IP: IP67 / IP69K según EN 60529 e ISO 20653
-
Carcasa: Tecnopolímero totalmente sellado
-
Conexión: Conector M8 o M12 (según modelo)
-
Montaje versátil: Accionamiento desde múltiples direcciones
-
Protección contra manipulaciones: Tapones de fijación incluidos
-
Compatibilidad: Conexión en serie con sensores e interruptores de seguridad (máx. resistencia total 50 Ω)
Especificaciones técnicas
| Característica | Valor / Detalle |
|---|---|
| Tipo de sensor | Magnético codificado sin contacto |
| Certificaciones de seguridad | SIL 3 (EN IEC 62061), PL e, Cat. 4 (EN ISO 13849-1) |
| Grado de protección | IP67 / IP69K |
| Material del cuerpo | Tecnopolímero resistente |
| Opciones de salida | 2NC / 1NO+2NC / 1NO+1NC |
| Tamaño mínimo entre sensores | 50 mm entre sistemas sensor-actuador |
| Compatibilidad con módulos | Módulos de seguridad PIZZATO recomendados |
Aplicaciones recomendadas
-
Maquinaria del sector alimentario
-
Equipos de envasado y procesamiento
-
Líneas de producción con resguardos móviles
-
Entornos con necesidad de alta protección higiénica
Comparativa sensores magnéticos codificados PIZZATO – SR A vs SR B
| Característica | SR A | SR B |
|---|---|---|
| Tecnología de detección | Campo magnético codificado | Campo magnético codificado |
| Nivel de seguridad | SIL 3 / PL e / Categoría 4 | SIL 3 / PL e / Categoría 4 |
| Tipo de contacto | 2NC, 1NO+2NC o 1NO+1NC | 2NC, 1NO+2NC o 1NO+1NC |
| Material de la carcasa | Tecnopolímero compacto | Tecnopolímero con placas metálicas |
| Dimensiones | Más compacto | Más robusto y grande |
| Grado de protección | IP67 / IP69K | IP67 / IP69K |
| Resistencia a la suciedad | ✔ Alta | ✔ Alta |
| Accionamiento desde distintas direcciones | ✔ Sí | ✔ Sí |
| Zona de accionamiento amplia | ✔ Sí | ✔ Sí |
| Distancia de conmutación asegurada (Sao) | 5 mm (con actuador SM A01N) | 5 mm (SM B01F) / 8 mm (SM B02F) |
| Distancia de desconexión asegurada (Sar) | 15 mm (con SM A01N) | 15 mm (SM B01F) / 20 mm (SM B02F) |
| Repetibilidad | ≤ 10% | ≤ 10% |
| Frecuencia de conmutación | Hasta 1 Hz | Hasta 1 Hz |
| Distancia mínima entre sensores | 50 mm | 50 mm |
| Conexión en serie | Permitida (máx. 50 Ω totales) | Permitida (máx. 50 Ω totales) |
| Marcado láser permanente | ✘ | ✔ Sí |
| Placas de fijación reforzadas | ✘ No | ✔ Acero inoxidable – mayor resistencia mecánica |
| Tornillos de seguridad para actuadores | ✘ | ✔ Opcionales (EN ISO 14119) |
| Conectores disponibles | M8 o M12 | M8 o M12 |
