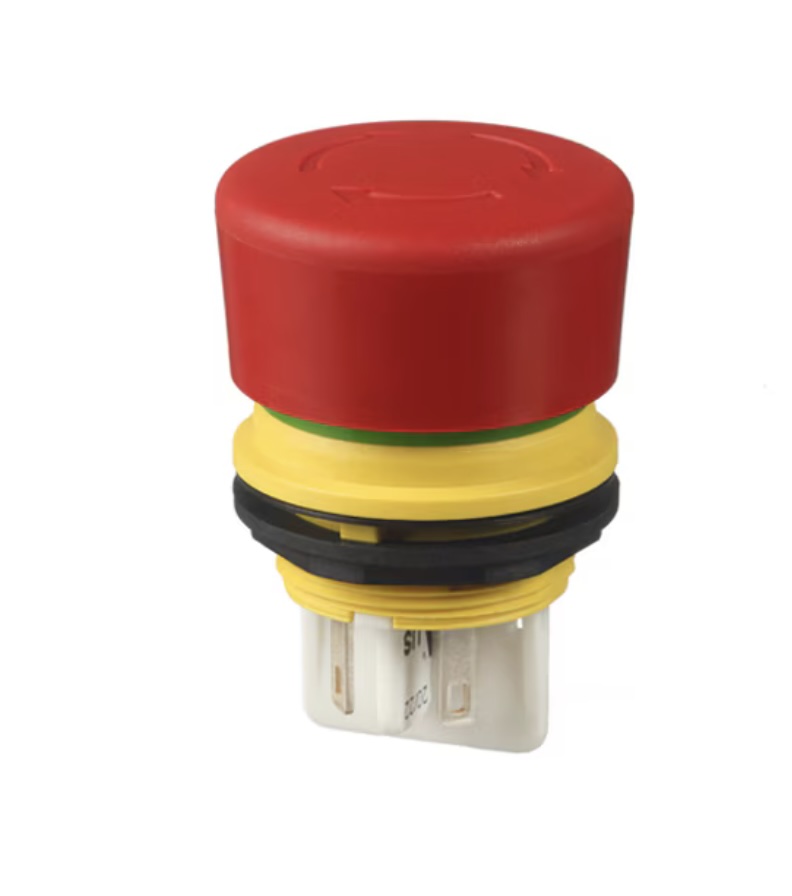

Serie EC Compact APEM Ø22 mm prof. 18,7mm

Pulsador de emergencia ultra compacto – IP65

La Serie EC Compact de APEM ofrece una solución de parada de emergencia fiable en un diseño ultra compacto, ideal para paneles con espacio limitado. Con una profundidad trasera de solo 18,7 mm, esta seta de emergencia con cuerpo de Ø22 mm y doble contacto NC es perfecta para equipos de movilidad, AGV, robótica o vehículos especiales. Su activación directa, doble polo y conformidad con normas internacionales garantizan seguridad y rendimiento duradero.

Características principales

• Pulsador de emergencia ultra compacto

• Ø22 mm de diámetro de bushing (rosca)

• Profundidad trasera: solo 18,7 mm

• Doble contacto NC (ruptura positiva)

• Protección frontal: IP65

• Certificaciones: EN 60947-5-1, EN 60947-5-5, UL60947-5-1

• Actuadores disponibles: giro para liberar o tirar para liberar

Opciones de actuador disponibles

Especificaciones técnicas

• Función eléctrica: Doble polo, contactos normalmente cerrados (2 x NC)

• Tipo de apertura: Ruptura directa (direct opening action)

• Orificio de montaje en panel: Ø22 mm

• Espesor del panel permitido: 1–4 mm

• Par de apriete de la tuerca: 1,5 Nm máx.

• Profundidad trasera (behind-panel): 18,7 mm

• Vida mecánica: 50.000 ciclos

• Vida eléctrica: 6.050 ciclos

• Conforme a: UL60947-5-1 / IEC 60947-5-1 / IEC 60947-5-5

Especificaciones eléctricas

• Tensión nominal (Ui): 250 V

• Impulso nominal (Uimp): 2,5 kV

• Corriente asignada térmica (Ith): 5 A

• Categorías de utilización:

  • AC15 – B300: 3 A / 120 V ; 1,5 A / 240 V

  • DC13 – R300: 220 mA / 125 V ; 110 mA / 250 V

• Resistencia de aislamiento: ≥ 50 MΩ

• Rigidez dieléctrica: ≥ 2.500 Vrms entre terminales

Especificaciones ambientales

• Grado de protección frontal: IP65

• Temperatura de operación: -35 °C a +70 °C

• Temperatura de almacenamiento: -40 °C a +85 °C

• Resistencia a vibraciones y choques: Conforme UL 60947-5-5

Materiales

• Carcasa: PA66

• Actuador: PA66 (rojo)

• Bushing: PA66

• Terminales y contactos: Latón niquelado con remache de plata

• Reutilizable / Reciclable: Sí (con recuperación de metales)

Dimensiones generales

• Diámetro del cabezal: Ø22.3 mm

• Altura total (aproximada): ~54 mm según actuador

• Profundidad trasera mínima: 18,7 mm

Opciones de montaje y conexión

• Instalación mediante tuerca frontal

• Panel de hasta 4 mm de grosor

• Compatible con conectores tipo Faston o cableado directo

• Disponible con diferentes estilos de actuador según la aplicación

Certificaciones y normativas

• EN 60947-5-1 / EN 60947-5-5

• UL 60947-5-1 / UL 60947-1

• Cumple la directiva 2014/35/EU (Baja Tensión)

• Marcado CE
