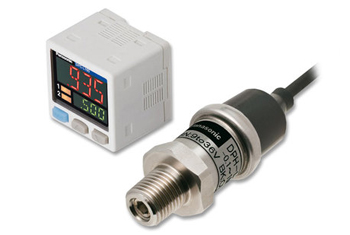

Controlador de presión para agua, aire y aceite con display dual.
Sensor de presión con cabeza separada.
- Para gases y líquidos
- Rango de presión de hasta 500bares (50MPa)
- Salida analógica
- La cabeza sensora se puede conectar a un controlador DPC-L100 o a un PLC
DPH-L100 – cabeza sensora de presión miniatura
Con las cabezas sensoras de la serie DPH-L100, se puede medir la presión de gas o líquidos. Puesto que la carcasa es de acero inoxidable, se puede adaptar a un amplio rango de aplicaciones. Dependiendo del tipo seleccionado, la serie convierte el rango de presión de -1bar (vacío) a +500bar. Para adaptarse a las distintas aplicaciones, el controlador está separado del sensor de presión. Para el proceso de la señal, las cabezas sensoras disponen de una salida analógica; de esta forma, el propio procesamiento se puede llevar a cabo en el controlador DPC-L100 o en un PLC.
Características:
- Diafragma de acero inoxidable 1.4542
- Carcasa de acero inoxidable
- Rango de presión de hasta 500bar
- Controlador para tareas básicas de monitorización
- Combinación de presiones negativas y positivas
- Función de punto de referencia (a través de una entrada externa en el controlador)

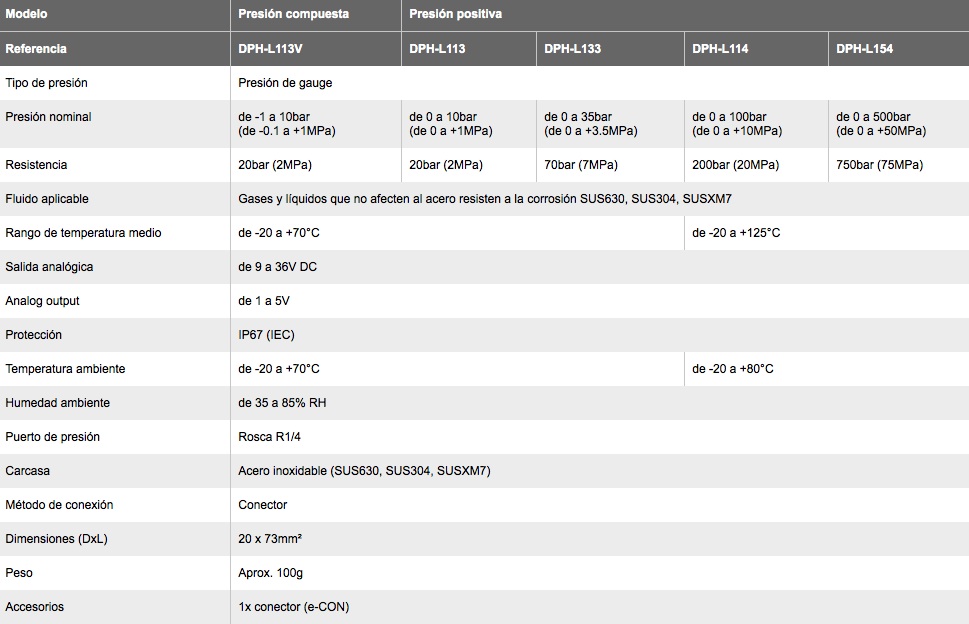

Especificaciones
Controlador DPC-L100
El controlador DPC-100 dispone de un display dual de 12 segmentos. Para un análisis preciso de los valores de presión, el controlador DPC-100 ofrece una gran variedad de funciones como el modo ventana comparadora, modo histéresis y salida de control. Además, el tests de estanqueidad se puede llevar a cabo utilizando una señal de entrada. Para la salida analógica se puede seleccionar salida en tensión o en corriente.
Características:
- Diseño miniatura
- Display dual de tres colores
- Tiempos de respuesta seleccionables (de 0,5ms a 5s)
- Función copia
- Función de ajuste remoto a cero (test de estanqueidad)
- Modo histéresis y modo ventana comparadora
- Se pueden establecer dos valores límite con una salida de control y una función de conmutación entre normalmente abierto (NA)/normalmente cerrado (NC).
- Conector
- Modo eco
- Accesorios: soportes de montaje estándar y soportes de montaje a panel
Tabla 2

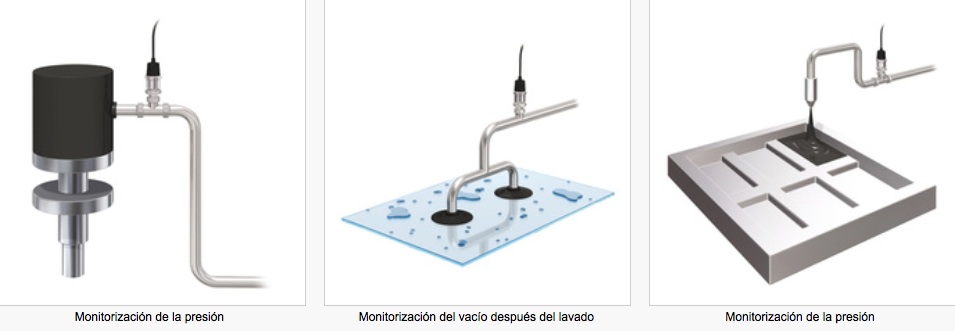

Aplicaciones ejemplo de DPH/DPC-L100
