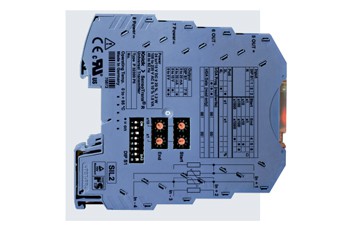

SensoTrans R P 32300

El transductor de medida para potenciómetros para, por ejemplo, registrar la posición, medir recorridos o introducir el valor teórico en una carcasa de solo 6 mm con interfaz de infrarrojos, con certificación SIL y con una fuente de alimentación de amplio rango.

Los transductores de resistencia universales SensoTrans R P 32300 pueden conectarse a todos los potenciómetros habituales para registrar ángulos, recorridos y posición hasta 50 kOhm. El usuario puede ajustarlos de forma flexible a la tarea de medición en cuestión mediante los interruptores DIP y los conmutadores rotatorios así como a través de una interfaz IrDA®. La fuente de alimentación de amplio trabaja en el rango de 110 a 230 V CA y garantiza la mayor seguridad posible incluso en redes inestables de alimentación. La separación de tres puertos con separación de protección según la DIN EN 61140 de hasta 300 V CA/CC garantiza la seguridad de personas y de instalaciones así como la transmisión de la señal de medición sin alterarla.

Los SensoTrans R P 32300 ofrecen de esta forma las mayores prestaciones en el menor espacio. Configurar los valores inicial y final en los sensores de posición individuales resulta especialmente sencillo mediante la interfaz de infrarrojos, por ejemplo, con una PDA. Si el usuario conoce los valores característicos de los sensores, la calibración puede llevarse a cabo fácilmente a través de cuatro conmutadores rotatorios y de ocho interruptores DIP.

Para tareas especiales de medición ponemos a su disposición aparatos SensoTrans que Knick configura siguiendo las indicaciones individuales. Por ejemplo, se pueden utilizar aparatos de configuración fija sin interruptores cuando se quiere evitar una posible manipulación o despiste.

Para cumplir con las exigencias más altas de seguridad funcional Knick ofrece el transductor SensoTrans R P 32300 con una certificación SIL: el hardware y el software diseñados específicamente integran las indicaciones de la DIN EN 61508 y el concepto Fail-Safe implementado utiliza medidas estructurales a nivel del aparato (redundancia de elementos del sistema) y un procedimiento de diagnóstico para reconocer errores concretos. El aparato goza de la certificación SIL 2 (DIN EN 61508) concedida por un organismo autorizado (TÜV Rheinland). SIL 3 en uso redundante.

Características

  • Uso universal con potenciómetros, sensores de resistencia, sensores a distancia de resistencia y sensores similares
  • Cómoda configuración de todos los parámetros a través de la interfaz IrDA
    •  configuración sencilla y guiada por menús incluso »in situ« incluyendo el archivo de datos de configuración
  • Configuración intuitiva de los parámetros básicos – sencilla, sin necesidad de otras herramientas a través de cuatro conmutadores rotatorios y de ocho interruptores DIP
  • Conmutación calibrada de rango – evitando así el ajuste necesario en otro caso
  • Ajuste cómodo – punto cero y sensibilidad ajustables a través de la interfaz IrDA
  • Simulación de valores de salida cualquiera para una instalación/puesta en marcha correcta
  • Uso posible en todo el mundo mediante una fuente de alimentación de amplio rango desde 110 V CA hasta 230 V CA
  • Separación de protección acorde con la DIN EN 61140 – protección de personal de mantenimiento y de los aparatos posteriores ante altas tensiones no permitidas de hasta 300 V CA/CC
  • Seguridad funcional hasta SIL 2 (hasta SIL 3 en conexión redundante) con certificado TÜV
    •  desarrollado de forma sistemática de acuerdo con la DIN EN 61508
  • Alta precisión mediante un novedoso concepto de conexión
  • Mínimo espacio necesario en el armario de distribución – carcasa en línea de solo 6 mm de ancho – más transductores por metro de canal DIN 35
  • Instalación asequible
    •  montaje rápido, conexión sencilla de la energía auxiliar a través de conectores para carriles (en alimentación con 24 V CC)
  • 5 años de garantía
