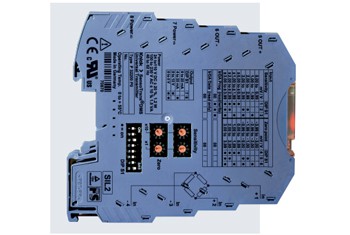

SensoTrans DMS P 32200

El transductor de medida para galgas extensiométricas de puente completo en una carcasa de solo 6 mm con interfaz de infrarrojos, con certificación SIL y con una fuente de alimentación de amplio rango

Los transductores extensiométricos universales SensoTrans P 32200 pueden conectarse a todos los transductores de fuerza extensiométricos y células de carga extensiométricas habituales en conexión de puente completo. El usuario puede ajustarlos de forma flexible a la tarea de medición en cuestión mediante interruptores DIP y conmutadores rotatorios así como a través de una interfaz IrDA®. La fuente de alimentación de amplio rango cubre todas las tensiones de alimentación habituales de entre 24 y 230 V y garantiza la mayor seguridad posible incluso en redes inestables de alimentación. La separación de tres puertos con separación de protección según la DIN EN 61140 de hasta 300 V CA/CC garantiza la seguridad de personas y de instalaciones, así como la transmisión de la señal de medición sin alterarla. Los SensoTrans DMS P 32200 ofrecen de esta forma las mayores prestaciones en el menor espacio. Configurar el punto cero y la sensibilidad en los sensores extensiométricos individuales resulta especialmente sencillo mediante la interfaz de infrarrojos, por ejemplo con una PDA. Si el usuario conoce los valores característicos de los sensores, la calibración puede llevarse a cabo fácilmente a través de cuatro conmutadores rotatorios y de ocho interruptores DIP. Para tareas especiales de medición ponemos a su disposición aparatos SensoTrans que Knick configura siguiendo las indicaciones individuales. Por ejemplo, se pueden utilizar aparatos de configuración fija sin interruptores cuando se quiere evitar una posible manipulación o despiste. Para cumplir con las exigencias más altas de seguridad funcional Knick ofrece el transductor SensoTrans® DMS P 32200 con una certificación SIL: el hardware y el software diseñados específicamente integran las indicaciones de la DIN EN 61508 y el concepto Fail-Safe implementado utiliza medidas estructurales a nivel del aparato (redundancia de elementos del sistema) y un procedimiento de diagnóstico para reconocer errores concretos. El aparato goza de la certificación SIL 2 (DIN EN 61508) concedida por un organismo autorizado (TÜV Rheinland). SIL 3 en uso redundante.

Características

• Uso universal para galgas extensiométricas, células de presión y dinamómetros y otros puentes de medición resistiva
• Cómoda configuración de todos los parámetros a través de la interfaz IrDA
  • configuración sencilla y guiada por menús incluso »in situ« incluyendo
• el archivo de datos de configuración
• Configuración intuitiva de los parámetros básicos
  • sencilla, sin necesidad de otras herramientas a través de cuatro conmutadores rotatorios y ocho interruptores DIP
• Conmutación calibrada de rango
  • sin ajustes complicados
• Ajuste cómodo
  • punto cero y sensibilidad configurables a través de la interfaz IrDA®
• Simulación de valores de salida cualquiera para una instalación/puesta en marcha correcta
• Uso posible en todo el mundo gracias a una fuente de alimentación de amplio rango desde 110 V CA hasta 230 V CA
• Separación de protección acorde con la DIN EN 61140
  • protección de personal de mantenimiento y de los aparatos posteriores
• ante altas tensiones no permitidas de hasta 300 V CA/CC
• Seguridad funcional hasta SIL 2 (hasta SIL 3 en conexión redundante) con el certificado TÜV
  • desarrollado de forma sistemática según la DIN EN 61508
• Alta precisión mediante un novedoso concepto de conexión
• Espacio necesario mínimo en el armario de distribución
  • la carcasa en línea solo tiene 6 mm de ancho
  • más transductores por metro de carril DIN 35
• Montaje económico
  • montaje rápido, conexión sencilla de la energía auxiliar a través de conectores para carriles (en alimentación con 24 V CC)
• 5 años de garantía
