El sensor retrorreflectivo de medición de bordes EG24 de Banner permite medir y posicionar con alta precisión materiales en movimiento. Está diseñado para detectar bordes en films, papel, metal o plástico, mejorando el control del proceso y reduciendo desperdicio en aplicaciones industriales de guiado y verificación dimensional.
Sensor retrorreflectivo de medición de bordes EG24: precisión en procesos continuos
El sensor retrorreflectivo de medición de bordes EG24 de Banner Engineering utiliza tecnología óptica retrorreflectiva con haz amplio para medir bordes con alta resolución. Ofrece salida analógica y múltiples modos de medición, lo que lo hace adecuado para entornos industriales con materiales variables en opacidad y textura. Su diseño robusto permite integración en maquinaria de producción continua.
Medición precisa de bordes en movimiento
El EG24 alcanza una resolución inferior a 10 micras, permitiendo detectar variaciones mínimas en la posición del material y realizar ajustes rápidos en el proceso.
Modos de funcionamiento flexibles
Incluye tres modos de medición:
- Seguimiento de borde único
- Medición de ancho
- Medición de gap
Esto permite adaptarse tanto a control de posicionamiento como a verificación dimensional en línea.
Área de detección amplia
El haz de 24 mm y un rango de hasta 40 mm permiten detectar el borde en diferentes posiciones sin necesidad de ajustes mecánicos complejos.
Características técnicas
- Alimentación: 10 a 30 V DC
- Salida: analógica 4–20 mA
- Resolución: < 0,01 mm
- Frecuencia de medición: 2 kHz
- Rango de detección: 0 a 40 mm
- Ancho de haz: 24 mm
- Protección: IP67
- Material de carcasa: zinc fundido a presión
Tabla de referencias
| Referencia | Configuración | Salida | Conexión | Observaciones |
|---|---|---|---|---|
| EG24 LVA Q7 | Con brazo retrorreflector integrado | 4–20 mA | M8 4 pines | Instalación compacta |
| EG24 LVX Q7 | Sin brazo (reflector separado) | 4–20 mA | M8 4 pines | Mayor flexibilidad de montaje |
(Configuración basada en nomenclatura de la serie EG24)
Aplicaciones

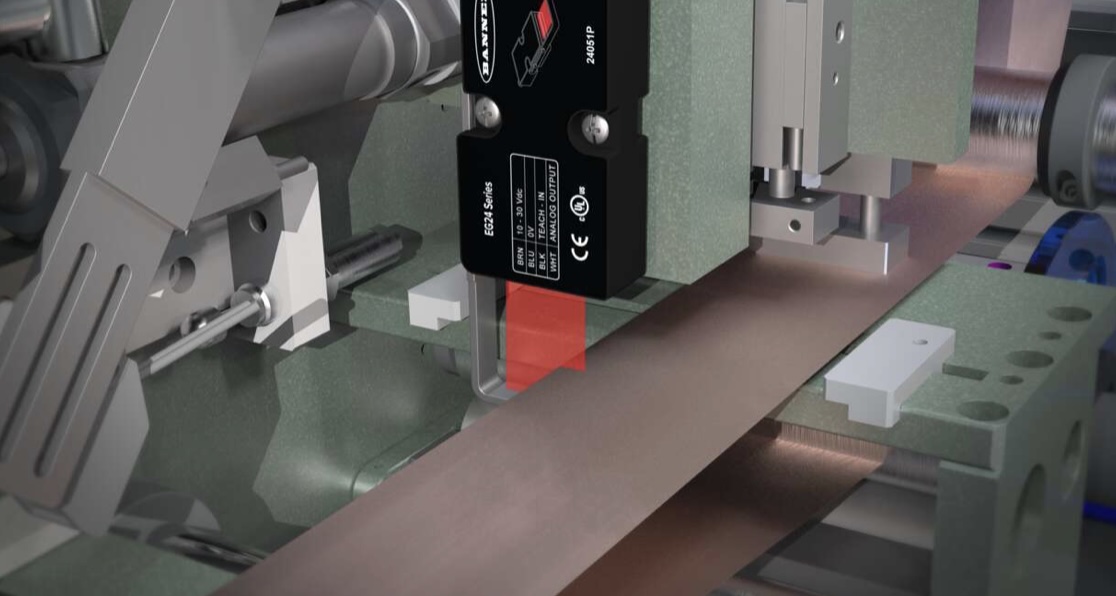

El sensor retrorreflectivo de medición de bordes EG24 se utiliza en maquinaria de proceso continuo para el guiado de banda, alineación de materiales y control de calidad en industrias como converting, packaging, fabricación de baterías, recubrimiento de cables o laminación, donde es crítico mantener la posición exacta del material en movimiento.
FAQ
¿Puede el EG24 detectar materiales transparentes o con baja opacidad?
Sí, gracias a su tecnología retrorreflectiva y modos de medición, puede trabajar con materiales de diferentes niveles de opacidad, incluyendo films y plásticos.
¿Qué tipo de señal entrega para integración en PLC?
El sensor proporciona una salida analógica de 4–20 mA, adecuada para control continuo de posición y fácil integración en sistemas industriales.
