SE2L Advanced – Escáner láser de seguridad IDEC

El escáner láser de seguridad IDEC SE2L Advanced permite proteger zonas peligrosas en maquinaria industrial, líneas automatizadas y vehículos móviles AGV/AMR. Ofrece una distancia de protección de hasta 5 metros, un ángulo de detección de 270° y zonas de advertencia de hasta 30 metros. Incorpora funciones de seguridad configurables para detectar personas y obstáculos.

Funcionamiento SE2L

Escáner láser de seguridad IDEC SE2L Advanced

La serie SE2L Advanced de IDEC utiliza tecnología láser infrarroja de medición por tiempo de vuelo (TOF) para supervisar áreas de seguridad industrial. Este escáner láser de seguridad IDEC dispone de salidas OSSD, comunicación Ethernet, USB y RS-485, entradas para encoders y configuración de hasta 128 zonas de detección. Su diseño IP65 está preparado para instalaciones industriales interiores con condiciones ambientales exigentes.



Características técnicas

  • Zona de protección: hasta 5 m, con ángulo de exploración de 270°.

  • Zona de advertencia: hasta 30 m, sin función de seguridad, para objetos con reflectancia igual o superior al 90 %.

  • Alimentación: 24 V CC ±10 % mediante fuente de alimentación; tolerancia de −30 %/+20 % con batería.

  • Salidas: OSSD de seguridad, señales de advertencia y salidas auxiliares PNP.

  • Interfaces: Ethernet 100BASE-TX, USB 2.0 y RS-485 para conexión maestro/esclavo.

  • Configuración: hasta 128 patrones de áreas; entradas de encoder para conmutación de zonas según el movimiento.

  • Protección y seguridad funcional: IP65, tipo 3 según IEC 61496-1/-3, SIL 2 según IEC 61508 y láser clase 1.

  • Condiciones de funcionamiento: de −10 a +50 °C, dimensiones de 80 × 80 × 95 mm y ventana óptica sustituible.

Referencias del escáner SE2L Advanced

Las dos versiones comparten las especificaciones de detección y seguridad. La principal diferencia es el sistema de conexión.

Referencia Tipo de conexión Cable incluido Alimentación
SE2L-HA05LP Cable integrado 3 m 24 V CC
SE2L-HA05LPC Conector 0,3 m 24 V CC

Guía de selección de referencia

El modelo SE2L-HA05LP es adecuado cuando se necesita una conexión directa mediante cable integrado. El SE2L-HA05LPC permite utilizar cables de conexión independientes de distintas longitudes, facilitando la adaptación del cableado a la instalación.

Ambos modelos admiten configuración mediante el software SLS Project Designer, supervisión de dos áreas de protección y conexión maestro/esclavo de hasta cuatro escáneres.

Accesorios y referencias compatibles

Cables de conexión y comunicación

Referencia Tipo Longitud Observaciones
SE9Z-HS2-C002 Cable de conexión 2 m Modelo con conector, IP65
SE9Z-HS2-C005 Cable de conexión 5 m Modelo con conector, IP65
SE9Z-HS2-C010 Cable de conexión 10 m Modelo con conector, IP65
SE9Z-HS2-C020 Cable de conexión 20 m Modelo con conector, IP65
SE9Z-HS2-XCM11 Cable micro USB 1 m Conexión con PC
SE9Z-HS2-XCD13 Cable Ethernet 3 m Cable LAN impermeable, IP65
SE9Z-HS2-XCE010 Cable de extensión 10 m Extensión de cable
SE9Z-HS2-XCE020 Cable de extensión 20 m Extensión de cable

Soportes y elementos de mantenimiento

Referencia Tipo Características
SE9Z-HS2-BK01 Soporte de base Acero, ajuste vertical ±7,5°
SE9Z-HS2-BK02 Soporte posterior Acero, ajuste angular vertical/horizontal ±7,5°
SE9Z-HS2-BK03 Soporte de base sencillo Aluminio
SE9Z-HS2-BK04L Soporte posterior largo Aluminio
SE9Z-HS2-CM01 Protector de ventana óptica Acero, para soportes compatibles
SE9Z-HS2-WD02 Ventana óptica de recambio Policarbonato

Terminales para conexión con controladores de robot

Referencia Tipo Función
SE9Z-RT2D Terminal de conexión 4 salidas por contacto seco
SE9Z-RT2SV Terminal de conexión 2 salidas directas y 2 invertidas, para controladores FANUC
SE9Z-T Terminal de conexión Conexión de unidades esclavas, sin relé integrado

Cables para terminales de controlador

Referencia Tipo Longitud
SE9Z-C5002 M12 de 5 polos, conectores en ambos extremos 2 m
SE9Z-C5005 M12 de 5 polos, conectores en ambos extremos 5 m
SE9Z-C5010 M12 de 5 polos, conectores en ambos extremos 10 m
SE9Z-C5020 M12 de 5 polos, conectores en ambos extremos 20 m
SE9Z-C8002F M12 de 8 polos, conector en un extremo 2 m
SE9Z-C8005F M12 de 8 polos, conector en un extremo 5 m
SE9Z-C8010F M12 de 8 polos, conector en un extremo 10 m
SE9Z-C8020F M12 de 8 polos, conector en un extremo 20 m

Las 27 referencias anteriores corresponden a los dos escáneres y los accesorios enumerados en la tabla comercial del fabricante (página 7 del catálogo).

Funciones de seguridad y configuración

Protección de áreas y control de accesos

El SE2L Advanced permite supervisar zonas peligrosas mediante campos de protección y advertencia configurables. Puede utilizar dos áreas de protección independientes y funciones de muting, override y supervisión de referencias, según la configuración de seguridad requerida.

Detección en AGV y AMR

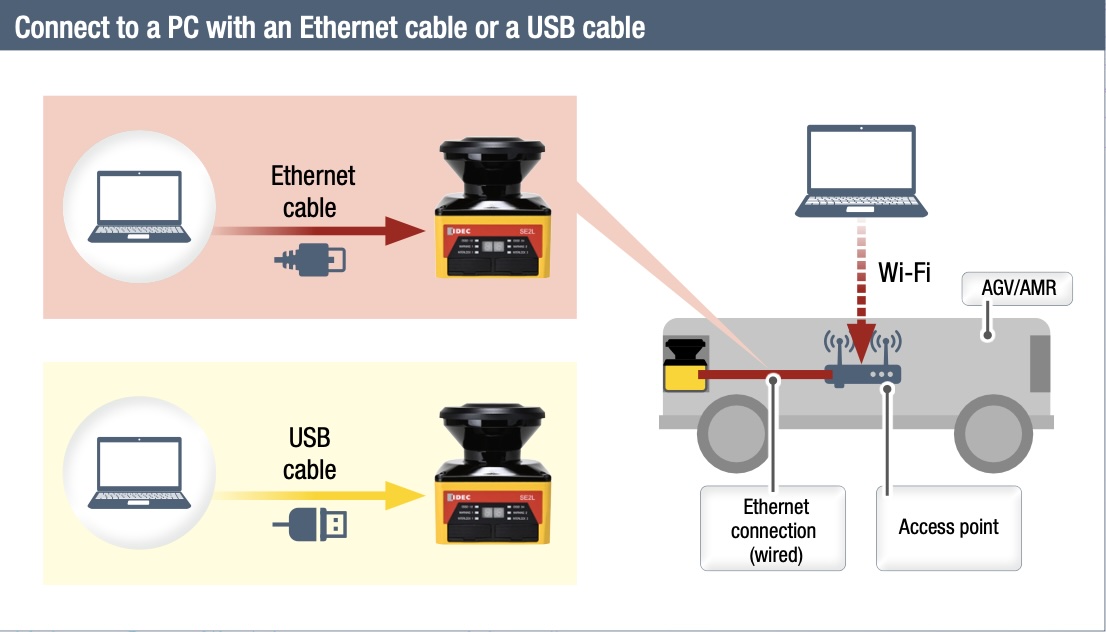

Las entradas de encoder permiten adaptar las áreas de detección a la velocidad y los giros de vehículos móviles. Además, la comunicación Ethernet facilita el acceso a los datos de distancia y la configuración desde un PC.

Mantenimiento y diagnóstico

El software SLS Project Designer permite configurar las zonas, consultar estados y revisar registros de detección. La ventana óptica sustituible facilita las tareas de mantenimiento sin necesidad de reemplazar el escáner completo.

Aplicaciones industriales

El escáner láser de seguridad SE2L Advanced se utiliza en protección de maquinaria, accesos a células robotizadas, transportadores, sistemas de manutención y vehículos autónomos AGV/AMR. Permite supervisar áreas de trabajo donde coinciden operarios y equipos automatizados, controlar accesos peligrosos y adaptar los campos de detección al funcionamiento de la instalación.

Preguntas frecuentes sobre el SE2L Advanced

¿Qué diferencia existe entre el SE2L-HA05LP y el SE2L-HA05LPC?

Ambos ofrecen las mismas prestaciones de detección y seguridad. El SE2L-HA05LP dispone de cable integrado de 3 metros, mientras que el SE2L-HA05LPC incorpora conexión mediante conector y cable de 0,3 metros.

¿Puede utilizarse el SE2L Advanced en vehículos AGV o AMR?

Sí. Dispone de entradas para encoders, conmutación de zonas según el movimiento y comunicación Ethernet. Estas funciones permiten adaptar las áreas de detección a las condiciones de desplazamiento y giro de vehículos móviles industriales.

¿Se puede instalar el escáner SE2L Advanced en exteriores?

No. Aunque dispone de protección IP65 y mejoras frente a la suciedad, el fabricante especifica su utilización exclusivamente en interiores. También deben respetarse los límites de temperatura, iluminación y contaminación ambiental indicados en el manual.

Como distribuidores de IDEC ESPAÑA, te ayudamos a seleccionar la referencia más adecuada para tu aplicación.
