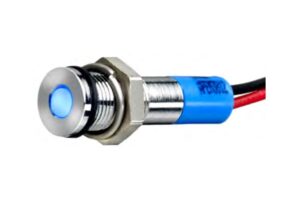

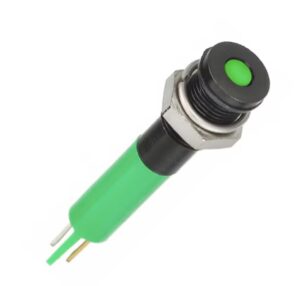

El piloto LED Q6 de APEM es la solución perfecta para aplicaciones donde el espacio es reducido pero se requiere máxima visibilidad y fiabilidad. Con un diámetro de solo 6 mm, este indicador LED está diseñado para montaje en panel y se presenta en estilos proeminente, enrasado o a ras (flush), con múltiples opciones de color e intensidad lumínica.
⭐ Características principales de Piloto LED Q6 APEM – Ø6 mm
-
Diámetro de montaje en panel: 6 mm
-
Lente epóxica difusa de 3 mm o LED superbrillante de alta visibilidad
-
Opciones de acabado: cromo brillante, cromo negro o gris satinado
-
Estilos de montaje: prominente, rehundido (recessed) y enrasado (flush)
-
Conectores: terminales tipo faston (2.0 x 0.5 mm), pines o cables de 200 mm (otras longitudes bajo pedido)
-
Sellado opcional IP67 según norma EN60529
-
Incluye tuerca de fijación y arandela de presión
-
Ángulo de visión: entre 30° y 100°, según modelo
-
Esperanza de vida: hasta 100.000 horas
-
Grosor máximo del panel: 7 mm
-
Temperatura de funcionamiento:
-
Cuerpo trasero plástico: de -30 °C a +65 °C
-
Cuerpo trasero fabricado en resina epoxi: de -40 °C a +85 °C
-
Piloto LED Q6 APEM – Ø6 mm
Especificaciones eléctricas
-
Tensión de funcionamiento (según el modelo): de 2VDC a 28VDC
-
Corriente nominal: 20 mA
-
Resistencia de aislamiento: 4.000 MΩ a 500 VDC
-
Voltaje inverso máximo: 5V
-
Par de apriete recomendado: 4 cNm
Intensidades luminosas disponibles
LED estándar (para interior)
| Color | Intensidad (mcd) | Tensión directa |
|---|---|---|
| Rojo HE | 40 mcd / 10 mcd | 2.0 V |
| Verde | 50 mcd / 45 mcd | 2.1 V |
| Amarillo | 30 mcd / 6 mcd | 2.1 V |
| Azul | 1200 mcd / 100 mcd | 3.8 V |
| Blanco | 1200 mcd / 160 mcd | 3.8 V |
| Naranja | 60 mcd / 10 mcd | 2.0 V |
| Bicolor Rojo/Verde | 20/15 mcd / 10/8 mcd | 2.0/2.2 V |
La intensidad varía según estilo (prominente, enrasado).
Super Bright (visibilidad a larga distancia y luz diurna)
| Color | Intensidad (mcd) | Tensión directa |
|---|---|---|
| Rojo HE | 1.000 mcd / 700 mcd | 2.2 V |
| Verde | 1.200 mcd / 2.000 mcd | 3.5 V |
| Amarillo | 2.000 mcd / 4.200 mcd | 2.3 V |
| Azul | 1.600 mcd / 200 mcd | 3.3 V |
| Blanco | 1.200 mcd / 1.560 mcd | 3.3 V |
| Naranja | 10.000 mcd / 500 mcd | 2.2 V |
Hyper Bright (alta intensidad para entornos exteriores)
| Color | Intensidad (mcd) | Tensión directa |
|---|---|---|
| Rojo HE | 5.800 mcd / 600 mcd | 2.1 V |
| Verde | 2.000 mcd / 350 mcd | 3.2 V |
| Amarillo | 1.200 mcd / 2.180 mcd | 2.1 V |
| Naranja | 4.500 mcd / 400 mcd | 2.2 V |
Aplicaciones típicas
-
Controles de proceso
-
Electrodomésticos profesionales
-
Telecomunicaciones y radares
-
Vehículos industriales: camiones, excavadoras, grúas
-
Ferrocarriles y transporte ferroviario
-
Sistemas HVAC y gestión energética
-
Ascensores y montacargas
-
Maquinaria industrial y herramienta
Materiales de fabricación
-
Bisel de latón cromado o anodizado
-
Cuerpo trasero de policarbonato moldeado
-
Opciones con cuerpo trasero epóxico para mayor resistencia térmica
El Q6 de APEM es la mejor opción para entornos exigentes donde el diseño compacto, la visibilidad y la durabilidad son clave.
