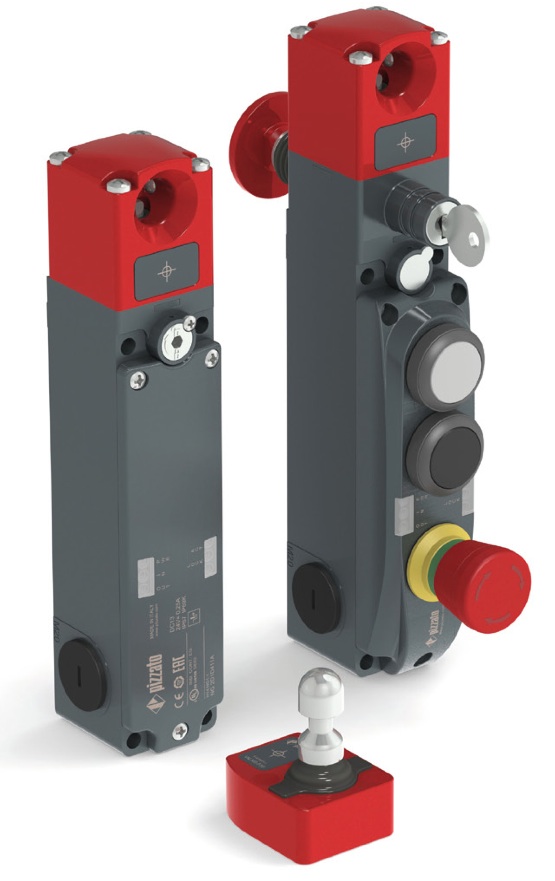

Interruptor de seguridad industrial con bloqueo y tecnología RFID para maquinaria
El interruptor de seguridad Pizzato NG con tecnología RFID es un dispositivo industrial diseñado para el control seguro de resguardos en maquinaria con riesgo residual. Permite bloquear puertas de acceso hasta que desaparecen condiciones peligrosas como inercia mecánica, temperatura o presión, garantizando niveles de seguridad PL e (EN ISO 13849-1) y SIL 3 (EN IEC 62061) con un solo equipo.
Gracias a su diseño compacto con pulsadores integrados, reduce el cableado, simplifica la instalación y mejora la ergonomía operativa en entornos industriales exigentes.
¿Para qué aplicaciones industriales se utiliza?
Este interruptor de seguridad RFID está optimizado para:
- Líneas automatizadas con partes en movimiento (sierras, poleas, robots)
- Maquinaria con riesgo residual tras parada
- Sistemas con múltiples puertas de seguridad conectadas en serie
- Entornos industriales severos (alimentación, automoción, packaging)
- Instalaciones que requieren paro de emergencia integrado
👉 Especialmente recomendado para integradores, OEMs y responsables de mantenimiento industrial.
Características técnicas clave
- 🔐 Nivel de seguridad: PL e (Cat. 4) / SIL 3
- ⚡ Tensión: 24 Vdc ±10%
- 🔁 Durabilidad: 1.000.000 ciclos
- 🧲 Fuerza de retención: hasta 9750 N
- 🔗 Conexión en serie: hasta 32 dispositivos manteniendo PL e
- 🌡️ Temperatura: -20°C a +50°C
- 💧 Protección: IP67 / IP69K (chorros a 100 bar, 80°C)
- ⚡ Tiempo de respuesta: 7–15 ms
- 📡 Frecuencia RFID: 125 kHz
Ventajas competitivas en entornos industriales
✔ Máxima seguridad con menos hardware
Permite alcanzar PL e y SIL 3 con un solo dispositivo, reduciendo costes y complejidad de instalación.

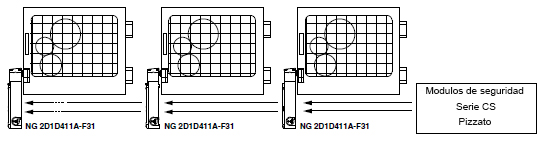

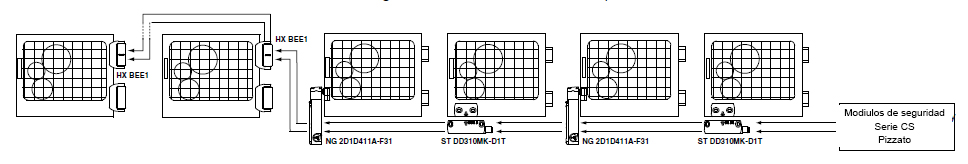

✔ Conexión en serie sin pérdida de seguridad
Hasta 32 interruptores conectados manteniendo el máximo nivel de seguridad, ideal para líneas completas.

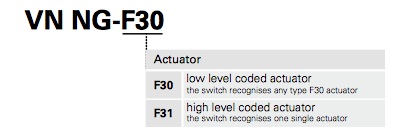

✔ Tecnología RFID anti-manipulación
Cada actuador puede tener codificación única, evitando bypass o manipulaciones peligrosas.
✔ Reducción de cableado (instalación rápida)
Sistema PUSH-IN sin herramientas + integración de pulsadores → menos tiempo de montaje.
✔ Diagnóstico inmediato
LEDs integrados permiten identificar estado de seguridad, fallo o puerta abierta sin necesidad de herramientas.
Modos de funcionamiento
El interruptor permite 3 configuraciones según la aplicación:
- Modo 1: seguridad activa solo con puerta cerrada y bloqueada (máxima protección)
- Modo 2: seguridad activa con puerta cerrada (sin bloqueo)
- Modo 3: lógica combinada para aplicaciones específicas
Ideal para adaptar el sistema a maquinaria con o sin inercia.
Integración en sistemas de automatización
Compatible con:
- PLCs de seguridad (salidas OSSD)
- Módulos de seguridad Pizzato serie CS
- Sistemas con supervisión EDM (External Device Monitoring)
- Arquitecturas de seguridad en cadena
Permite diseñar sistemas completos con control centralizado y diagnóstico avanzado.

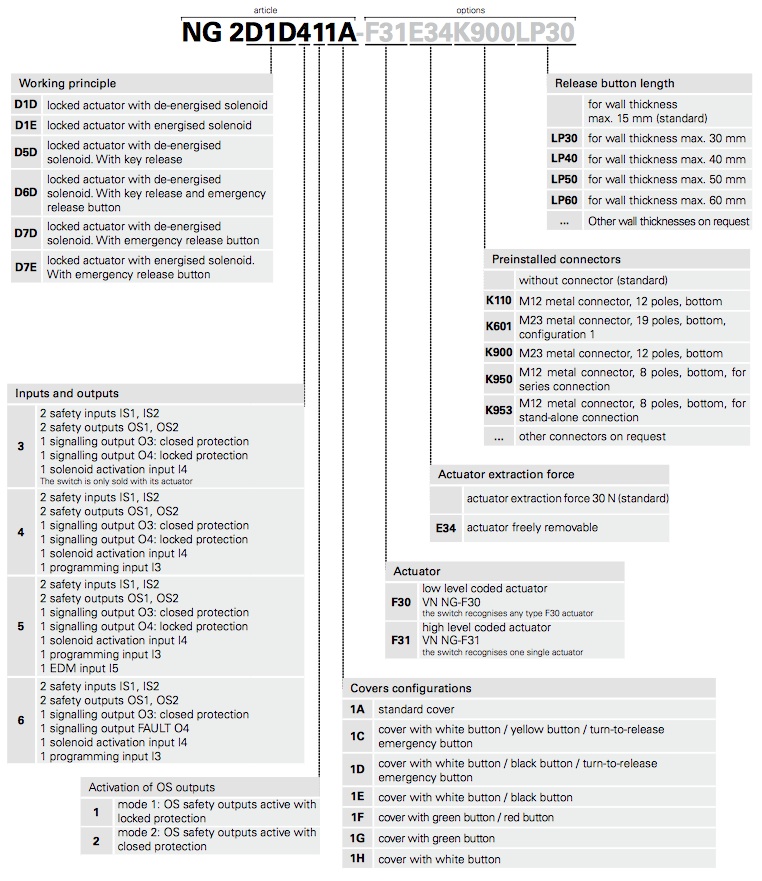

Tabla de referencias – Interruptores de seguridad Pizzato NG RFID

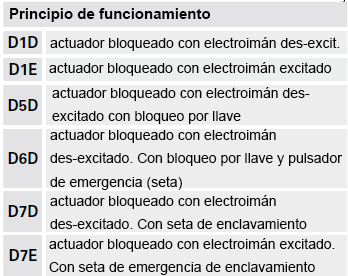

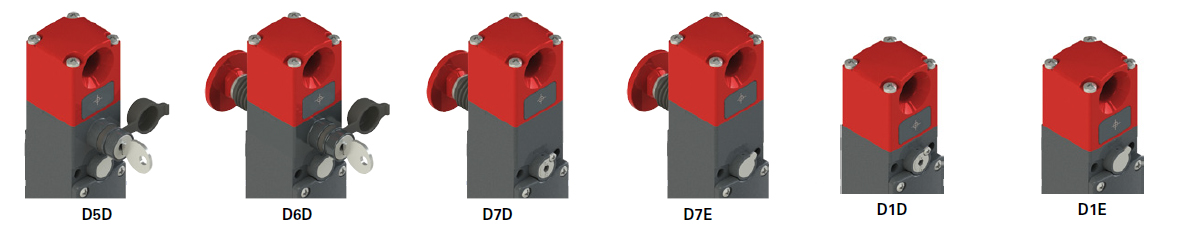

| Referencia | Modo | Tipo de bloqueo | Función adicional | Nivel codificación | Aplicación recomendada |
|---|---|---|---|---|---|
| NG 2D1D411A-F31 | Modo 1 | Electroimán desexcitado | Básico | Alto (F31) | Máxima seguridad con bloqueo |
| NG 2D1E411A-F31 | Modo 1 | Electroimán excitado | Básico | Alto (F31) | Aplicaciones con lógica inversa |
| NG 2D5D411A-F31 | Modo 1 | Desexcitado | Desbloqueo por llave | Alto (F31) | Acceso controlado técnico |
| NG 2D6D411A-F31 | Modo 1 | Desexcitado | Llave + emergencia | Alto (F31) | Máxima seguridad operario |
| NG 2D7D411A-F31 | Modo 1 | Desexcitado | Emergencia + sellado | Alto (F31) | Entornos críticos |
| NG 2D7E411A-F31 | Modo 1 | Excitado | Emergencia | Alto (F31) | Sistemas con lógica activa |
| NG 2D1D421A-F31 | Modo 2 | Desexcitado | Básico | Alto (F31) | Máquinas sin inercia |
| NG 2D1E421A-F31 | Modo 2 | Excitado | Básico | Alto (F31) | Control simple |
| NG 2D5D421A-F31 | Modo 2 | Desexcitado | Llave | Alto (F31) | Acceso restringido |
| NG 2D6D421A-F31 | Modo 2 | Desexcitado | Llave + emergencia | Alto (F31) | Seguridad operativa |
| NG 2D7D421A-F31 | Modo 2 | Desexcitado | Emergencia + sellado | Alto (F31) | Entornos industriales exigentes |
| NG 2D7E421A-F31 | Modo 2 | Excitado | Emergencia | Alto (F31) | Sistemas automatizados |
| NG 2D1D431A-F31 | Modo 3 | Desexcitado | Básico | Alto (F31) | Lógica combinada |
| NG 2D1E431A-F31 | Modo 3 | Excitado | Básico | Alto (F31) | Aplicaciones especiales |
| NG 2D5D431A-F31 | Modo 3 | Desexcitado | Llave | Alto (F31) | Control técnico |
| NG 2D6D431A-F31 | Modo 3 | Desexcitado | Llave + emergencia | Alto (F31) | Seguridad avanzada |
| NG 2D7D431A-F31 | Modo 3 | Desexcitado | Emergencia + sellado | Alto (F31) | Máxima protección |
| NG 2D7E431A-F31 | Modo 3 | Excitado | Emergencia | Alto (F31) | Integración compleja |
NG 2D1D411A-F31
Interruptor de seguridad RFID con bloqueo en modo 1, adecuado para maquinaria con inercia donde es necesario impedir la apertura hasta parada completa.
NG 2D6D411A-F31
Versión con desbloqueo por llave y pulsador de emergencia, diseñada para entornos donde se requiere intervención manual segura.
Normativas y certificaciones
Cumple con los estándares industriales más exigentes:
- EN ISO 13849-1 (PL e, Cat. 4)
- EN IEC 62061 (SIL 3)
- EN ISO 14119 (enclavamientos)
- IEC 61508
✔ Certificaciones: TÜV, UL, CE, EAC
¿Qué diferencia hay entre un interruptor RFID y uno mecánico?
El RFID evita manipulaciones mediante actuadores codificados únicos, aumentando la seguridad del sistema.
¿Se pueden conectar varios interruptores en la misma línea?
Sí, hasta 32 dispositivos en serie manteniendo PL e, reduciendo cableado.
¿Es válido para entornos con agua o limpieza intensiva?
Sí, dispone de protección IP69K, soportando limpieza a alta presión.
¿Incluye control integrado?

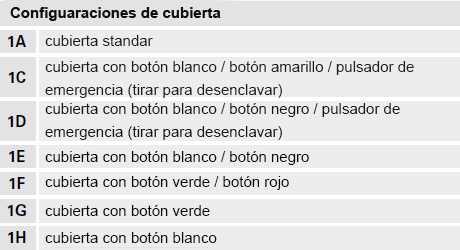

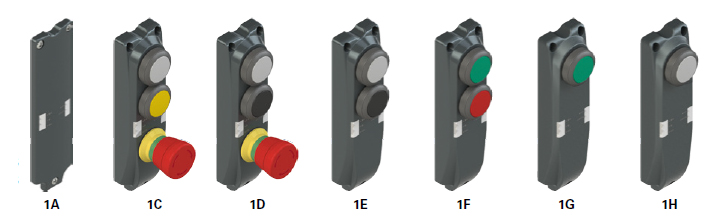

Sí, permite integrar pulsadores, selectores y paro de emergencia en el mismo dispositivo.
El interruptor de seguridad Pizzato NG es un dispositivo RFID con bloqueo para maquinaria industrial que controla la apertura de resguardos, permitiendo alcanzar niveles de seguridad PL e (EN ISO 13849-1) y SIL 3 (EN IEC 62061), incluso en instalaciones con hasta 32 dispositivos conectados en serie.
