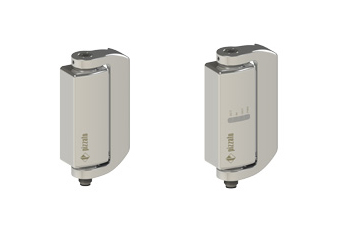

HX Interruptores de bisagra Acer.Inox

Interruptores de seguridad para puertas batientes en acero inoxidable de Pizzato. Serie HX.
El interruptor está completamente integrado en la bisagra mecánica resultando prácticamente invisible para un ojo inexperto. Esto garantiza una mayor seguridad puesto que lo hace más dificil de anular. El ensamblado sin tornillos y con líneas de diseño realmente atractivas hacen de esta serie perfecta para integrarlas en las máquinas de diseño más modernas.

Gracias a la utilización de acero inoxidable AISI 316L y al acabado superficial de precisión, esta nueva gama de dispositivos es adecuada para cualquier entorno dónde se encuentren agentes químicos y corrosivos o para entornos asépticos donde se requiera especial atención a la limpieza y la higiene (por ejemplo, el sector farmacéutico, químico o marino).

Estas son las principales características de la serie HX:

• cubierta de acero inoxidable AISI 316L
• grado de protección IP67 e IP69K
• punto de intervención de 1,5° ajustable ± 1°
• versiones con cable trasero y cable trasero con conector M12
• marcado láser en el producto.

La serie HX de interruptores de seguridad en acero inoxidable está disponible con bloques de contacto mecánico y electrónico.

VERSIONES CON BLOQUES DE CONTACTOS MECÁNICOS

Hay dos versiones disponibles de interruptores de seguridad con contactos mecánicos.

• 2NO+2NC, acción lenta más estrecha con apertura positiva
• 2NO+2NC, acción lenta superpuesta con apertura positiva

VERSIONES CON BLOQUES DE CONTACTOS ELECTRÓNICOS

Una versión de los interruptores de la serie HX con bloque de contactos electrónicos se encuentra disponible con las siguientes características:

• 2 salidas de seguridad PNP, 1 salida auxiliar PNP, 2 entradas de seguridad PNP.
• posible conexión en serie de varios interruptores de seguridad de bisagra: la estructura interna redundante del interruptor de seguridad HX con forma de bisagra cumple con las características que exigen las normas EN ISO 13489-1 e IEC 62061, por lo tanto, el interruptor real se puede clasificar como dispositivo de categoría 4, PL e y SIL 3. Los interruptores de bisagra HX se pueden utilizar en serie y al mismo tiempo mantener el nivel PL e, siempre y cuando estén conectados a un módulo de seguridad apropiado de Pizzato Elettrica que controle el funcionamiento.
• 4 indicadores LED de estado: la versión con contactos electrónicos de la serie HX incluye 4 LEDs que permiten identificar rápidamente el estado en que se encuentra el dispositivo. Cada LED tiene asignada una función de señalización específica lo cual posibilita la identificación inmediata de cualquier error en el cableado o interrupción en el circuito. Esto evita tener que decodificar secuencias intermitentes engorrosas para identificar errores específicos del sistema.
