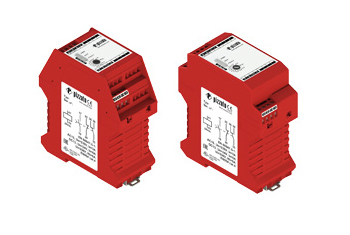

El módulo de seguridad CS FS de PIZZATO es un dispositivo que garantiza la parada segura de máquinas y el desbloqueo de resguardos. Su particularidad es que incluye un temporizador de seguridad con contactos retardados, pensado para dar tiempo controlado antes de liberar un resguardo o activar una salida. Ideal en aplicaciones donde se requiere un tiempo de espera por inercia de la máquina.
El Pizzato CS FS es un módulo de seguridad temporizado con autocontrol y redundancia, certificado hasta SIL 3 / PL e / categoría 4.
Está diseñado para supervisar dispositivos de seguridad enclavados, como puertas con bloqueo, y liberar su apertura tras un tiempo de seguridad programado.
Funciona con alimentación en 24 Vac/dc, 120 Vac o 230 Vac y ofrece una alta durabilidad mecánica y eléctrica. Gracias a sus contactos guiados y a las homologaciones internacionales (CE, UL, CCC, EAC), es apto para aplicaciones en entornos industriales exigentes.
Características técnicas principales
-
Nivel de seguridad: hasta SIL 3 (EN 62061), PL e, categoría 4 (EN ISO 13849-1).
-
Carcasa: poliamida PA66 autoextinguible, protección IP40 (carcasa), IP20 (bornes).
-
Entradas: 2 canales, con supervisión y autocontrol.
-
Salidas: 1 contacto NO de seguridad + 2 contactos NC de señalización, contactos guiados forzados.
-
Temporización: retardos ajustables de 0,3 s hasta 300 s según versión.
-
Alimentación: 24 Vac/dc, 120 Vac, 230 Vac (50/60 Hz).
-
Consumo: < 5 VA AC, < 2 W DC.
-
Durabilidad: >10 millones de ciclos mecánicos, >100.000 eléctricos.
-
Resistencia a impulsos: 4 kV, categoría de sobretensión II.
-
Carga máxima: 6 A por contacto, AC-15 230 V / 3 A, DC-13 24 V / 4 A.
-
Protecciones: PTC contra cortocircuitos, rearme automático.
-
Certificaciones: CE, UL (E131787), CCC, EAC.
-
Normas: EN ISO 13849-1/-2, EN 62061, EN 60204-1, UL 508, CSA C22.2, entre otras.
Aplicaciones típicas
-
Control y desbloqueo temporizado de resguardos móviles.
-
Paros de emergencia con temporización de rearme.
-
Integración en sistemas de seguridad de máquinas con inercia de giro.
Comparativa módulos de seguridad Pizzato serie CS FS
| Característica | CS FS-1 | CS FS-2 | CS FS-3 | CS FS-5 |
|---|---|---|---|---|
| Nivel de seguridad | SIL 3 / PL e / Cat. 4 | SIL 2 / PL d / Cat. 3 | SIL 2 / PL d / Cat. 3 | SIL 2 / PL d / Cat. 3 |
| Tipo de temporización | Retardo al desbloqueo / activación | Retardo a la activación(delay on) | Retardo a la liberación(delay off) | Retardo a la apertura de entradas |
| Salidas de relé | 1NO de seguridad + 2NC señalización | 1NO seguridad + 1NC + 1CO señalización | 1NO seguridad + 1NC + 1CO señalización | 1NO seguridad + 1NC + 1CO señalización |
| Diagnóstico | No (solo NC de señalización) | Sí, salida PNP de fallo (Y14) | Sí, salida PNP de fallo (Y14) | Sí, salida PNP de fallo (Y14) |
| Arranque | No aplica (función fija) | Automático | Automático | Automático o Manual |
| Supervisión de sensores | No | No | No | Sí, resguardos móviles y magnéticos |
| Alimentación | 24 Vac/dc, 120 Vac, 230 Vac | 24 Vdc, 120 Vac | 24 Vdc, 120 Vac | 24 Vdc, 120 Vac |
| Consumo | < 5 VA AC / < 2 W DC | < 5 VA AC / < 3 W DC | < 5 VA AC / < 3 W DC | < 5 VA AC / < 3 W DC |
| Aplicación típica | Máxima seguridad, desbloqueo temporizado | Activación retardada de salidas | Mantener salidas tras apagado (delay off) | Control de resguardos con arranque configurable |
Conclusión rápida:
-
FS-1 → el más seguro (SIL 3 / PL e / Cat. 4).
-
FS-2 → retardo a la activación (delay on).
-
FS-3 → retardo a la desactivación (delay off).
-
FS-5 → el más versátil en SIL 2: admite arranque manual/auto y sensores magnéticos.
Diferencias fáciles con otras series
-
Frente a los CS AR: los AR son módulos de seguridad de activación inmediata (entradas de paros de emergencia, sensores magnéticos, OSSD). El CS FS-1 añade la función de temporización, permitiendo que los contactos se cierren o abran con retardo.
-
Frente al CS AR-51: este modelo está especializado en alfombras y bordes de seguridad. El CS FS-1, en cambio, está orientado a aplicaciones donde se necesita un desbloqueo temporizado de resguardos.
-
Frente a los CS AT: los AT-0/1/3 también ofrecen retardos, pero con más salidas y configuraciones complejas. El CS FS-1 es más compacto y específico, con un NO de seguridad y dos NC de señalización, ideal para funciones claras de retardo y desbloqueo.
