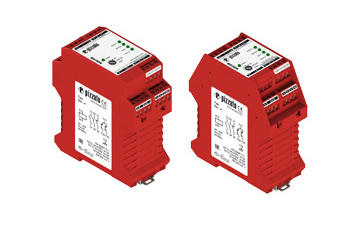

Modulo de Seguridad Motores eléctricos CS AM PIZZATO

La serie PIZZATO CS AM está diseñada para la monitorización segura de motores eléctricos. Estos módulos permiten detectar paro del motor, velocidad de rotación y sentido de giro, garantizando seguridad hasta SIL 3 / PL e / Cat. 4 en aplicaciones industriales.

Modelos disponibles

• CS AM1• → detección de paro de motor.

• CS AM2• → control de velocidad y sentido de giro.

• CS AM3• → funciones combinadas: paro, velocidad y sentido de giro.

Funciones principales

• Detección de paro de motor (CS AM1• y CS AM3•): monitorización de la tensión residual en los bobinados, incluso en rotación por inercia.

• Control de la velocidad (CS AM2• y CS AM3•): medición de frecuencia de fases, con umbrales ajustables.

• Detección del sentido de giro (CS AM2• y CS AM3•): verificación de que el giro es el esperado, con funciones combinadas:

  • Rotation: desactiva salidas si el giro no es correcto.

  • Speed & Rotation: combina control de velocidad y sentido de giro.

  • Dual Speed: define umbrales de velocidad distintos para cada sentido de giro.

• Diagnóstico opcional de transmisión: con un sensor de proximidad adicional se puede supervisar la integridad de correas, cadenas, poleas o engranajes.

• Configuración avanzada: mediante software CS AM Configurator y puerto USB-C, se ajustan parámetros de umbral, funciones activas y se realiza monitorización en tiempo real.

Ventajas clave

• Tecnología sensorless, sin necesidad de sensores externos.

• Versiones con salidas de relé o OSSD electrónicas.

• Dimensiones reducidas (22,5 mm en versión OSSD).

• Diagnóstico avanzado con sensor de proximidad para transmisión mecánica.

• Programación flexible con CS AM Configurator.

• Certificaciones CE, TÜV SÜD, EAC, UL (pending).

Características técnicas

• Nivel de seguridad: SIL 3 / PL e / Cat. 4.

• Alimentación: 24 Vdc ±15%.

• Entradas de medición: 0…690 Vac (monofásicos y trifásicos).

• Frecuencia: hasta 1200 Hz.

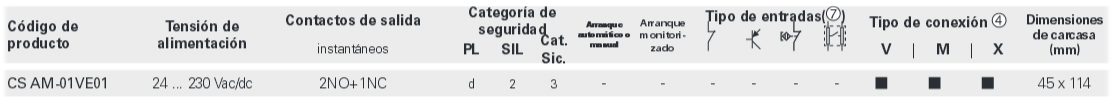

• Salidas según modelo:

  • CS AM1• → 2 OSSD (PNP, 0,25 A).

  • CS AM2• → 3 contactos NO.

  • CS AM3• → 6 contactos NO (3+3).

• Protección: IP40 carcasa / IP20 bornes.

• Durabilidad: >10 millones de ciclos.

• Configuración de umbrales: VH (motor en movimiento), VL (motor parado).

• Funciones combinadas: Dual Speed, Speed & Rotation.

Aplicaciones típicas

• Parada segura de motores con inercia.

• Control de velocidad en maquinaria con riesgo mecánico.

• Supervisión del sentido de giro en trifásicos.

• Diagnóstico de transmisión: rotura de correas, bloqueo de rotor, sobrecargas.
