El P45000 transductor de alta tensión Knick es un acondicionador de señal para medir tensiones DC y AC elevadas en aplicaciones industriales y ferroviarias. Sirve para convertir la medida de alta tensión en una salida de corriente normalizada, con aislamiento galvánico y opción de seguridad funcional SIL 2 / SIL 3. Transductores de tensión, seguridad funcional SIL.
El P45000 transductor de alta tensión Knick pertenece a la familia de transmisores de alta tensión P45000. Está diseñado para medida de tensión continua y alterna hasta 3900 V DC y 4500 V ACpeak, con aislamiento reforzado, salida de corriente y alimentación auxiliar DC. Es adecuado para entornos industriales exigentes, material rodante y sistemas con requisitos de seguridad funcional.
P45000 transductor de alta tensión Knick para medida DC y AC
Características técnicas
- Medida de alta tensión hasta 3900 V DC y 4500 V ACpeak.
- Rangos de entrada desde 0…500 V DC hasta 0…3000 V DC; otras tensiones bajo pedido.
- Tensión de ensayo: 10 kV AC o 20 kV AC según variante.
- Salidas disponibles: ±50 mA, 10…50 mA o 4…20 mA.
- Seguridad funcional hasta SIL 2; SIL 3 posible en configuración redundante.
- Alimentación auxiliar: ±15 V DC ±10 % hasta ±24 V DC ±10 %.
- Error de ganancia ≤0,2 %; opción ≤0,1 % en versiones sin SIL.
- Montaje mural o en carril DIN de 35 mm, con opción de montaje apilado.
Tabla de referencias del P45000 transductor de alta tensión Knick
| Referencia / variante | Rango nominal de entrada | Salida | Tensión de ensayo | Observaciones |
|---|---|---|---|---|
| P4500* | 500…1500 V | ±50 mA | 10 kV AC | Producto sin capacidad SIL |
| P4510* | 500…3000 V | ±50 mA | 20 kV AC | Producto sin capacidad SIL |
| P45011 | 500…1500 V | 10…50 mA | 10 kV AC | Producto con capacidad SIL / EN 61508 |
| P45111 | 500…3000 V | 10…50 mA | 20 kV AC | Producto con capacidad SIL / EN 61508 |
| P45021 | 500…1500 V | 4…20 mA | 10 kV AC | Producto con capacidad SIL / EN 61508 |
| P45121 | 500…3000 V | 4…20 mA | 20 kV AC | Producto con capacidad SIL / EN 61508 |
Guía de configuración de referencia
| Parámetro de selección | Opciones disponibles |
|---|---|
| Tipo de ensayo | 10 kV AC para 500…1500 V / 20 kV AC para 500…3000 V |
| Salida | ±50 mA bipolar / 10…50 mA unipolar / 4…20 mA unipolar / versiones especiales |
| Capacidad SIL | Sin SIL / con SIL y error de ganancia 0,2 % / sin SIL con error 0,1 % |
| Montaje | Solo mural / mural y carril DIN 35 mm |
| Conexión alta tensión | Contacto roscado para terminal de anillo / cable fijo |
| Conexión salida y alimentación | Bornes push-in / bornes de tornillo |
| Tensión nominal de entrada | Código xxxx V según rango solicitado |
| Tipos especiales | Código -Sxxx según configuración |

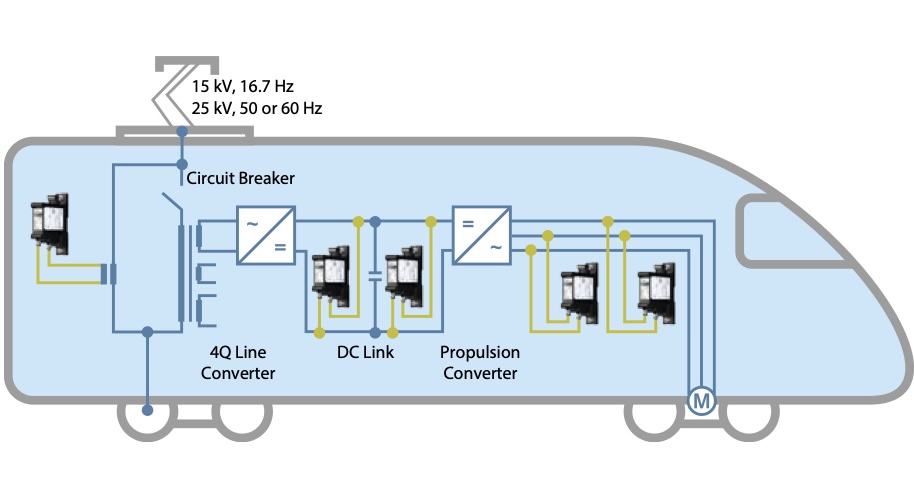

El P45000 se aplica principalmente en material rodante ferroviario, incluyendo control de tracción, convertidores de línea, circuitos intermedios DC y convertidores de propulsión. También es adecuado para la monitorización segura de electrolizadores de hidrógeno, pilas de combustible, bancos de ensayo y zonas industriales donde la detección fiable de tensiones peligrosas requiere alto aislamiento y seguridad funcional SIL 2 / SIL 3.
Preguntas frecuentes sobre el P45000 transductor de alta tensión Knick
¿Qué salida ofrece el P45000?
Según la variante, el P45000 puede entregar salida ±50 mA bipolar, 10…50 mA unipolar o 4…20 mA unipolar. Las versiones 10…50 mA y 4…20 mA están asociadas a variantes con capacidad SIL.
¿El P45000 es válido para aplicaciones ferroviarias?
Sí. La ficha indica certificación para uso en material rodante según EN 50155, además de compatibilidad EMC para aplicaciones ferroviarias EN 50121-1, EN 50121-3-2 y EN 50121-5.
¿Qué diferencia hay entre las variantes P450 y P451?
Las variantes P450 trabajan con tensión de ensayo de 10 kV AC y rangos nominales hasta 1500 V. Las variantes P451 trabajan con tensión de ensayo de 20 kV AC y rangos nominales hasta 3000 V.
