El variador de frecuencia Optidrive E3 Invertek es un convertidor de frecuencia para el control de velocidad de motores eléctricos en aplicaciones industriales. Diseñado para maquinaria, bombas, ventiladores, cintas transportadoras y numerosos procesos industriales, ofrece una puesta en marcha sencilla, control preciso del motor y ahorro energético en versiones IP20 e IP66, adaptándose tanto a montaje en cuadro eléctrico como directamente sobre la máquina.

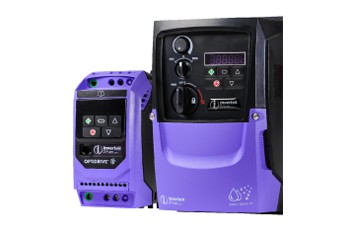

Variador de frecuencia Optidrive E3 Invertek para aplicaciones industriales
El variador de frecuencia Optidrive E3 Invertek pertenece a la gama de variadores de velocidad de Invertek Drives, diseñada para el control de motores de inducción IE2, IE3 e IE4, motores de imanes permanentes (PM), BLDC y motores SynRM mediante control vectorial sin sensor. Dispone de macros específicas para aplicaciones industriales, bombas y ventiladores, comunicación Modbus RTU y CANopen integrada, filtro EMC C1, control PI interno y versiones con protección IP20 e IP66 para entornos industriales exigentes.
Características técnicas
- Potencias desde 0,37 hasta 22 kW (hasta 30 HP según tensión).
- Alimentación 110-480 V, monofásica y trifásica.

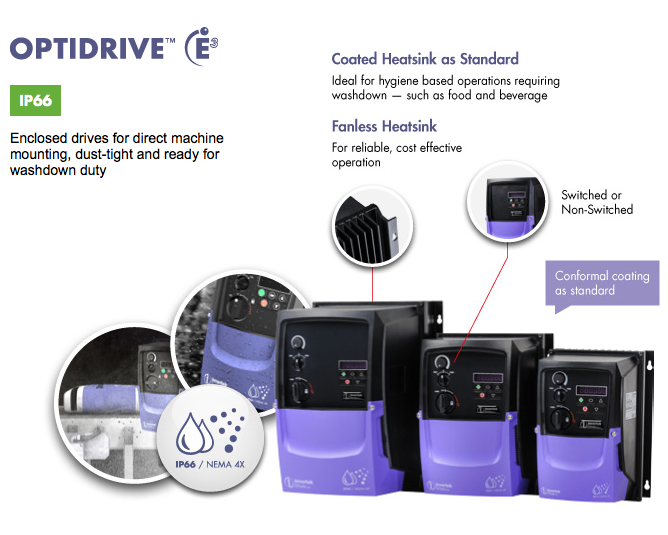

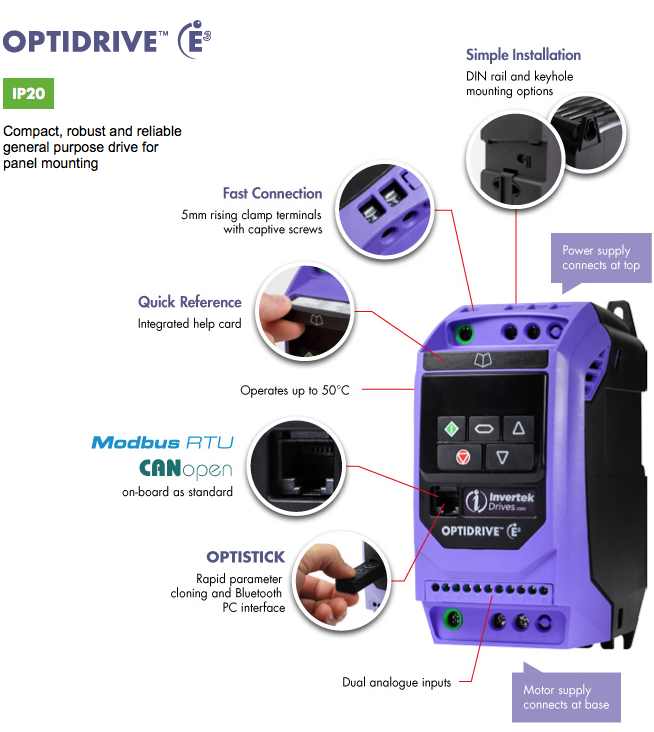

- Protección IP20 para cuadro eléctrico e IP66 para montaje directo sobre máquina.
- Control vectorial sin sensor para motores IM, PM, BLDC y SynRM.
- Comunicación Modbus RTU y CANopen integradas.
- Filtro EMC Categoría C1 incorporado.
- Control PI interno y transistor de frenado integrado según modelo.
- Temperatura de funcionamiento hasta 50 °C.
¿Qué datos necesito para elegir un variador de frecuencia?
Para seleccionar correctamente un variador de frecuencia Optidrive E3 Invertek conviene disponer de la siguiente información:
- Potencia del motor (kW o CV).
- Tensión de alimentación disponible.
- Tensión del motor.
- Intensidad nominal del motor.
- Tipo de motor.
- Aplicación (bomba, ventilador, cinta, mezclador…).
- Grado de protección necesario (IP20 o IP66).
- Necesidad de comunicaciones (Modbus RTU, CANopen, etc.).
Tabla de referencias
| Referencia | Potencia | Alimentación | Protección | Observaciones |
|---|---|---|---|---|
| ODE-3-110023-101# | 0,37 kW | 110 V 1F | IP20/IP66* | Motor trifásico |
| ODE-3-110043-101# | 0,75 kW | 110 V 1F | IP20/IP66* | Motor trifásico |
| ODE-3-210058-104# | 1,1 kW | 110 V 1F | IP20/IP66* | Motor trifásico |
| ODE-3-120023-1#1# | 0,37 kW | 230 V 1F | IP20/IP66* | Motor trifásico |
| ODE-3-120043-1#1# | 0,75 kW | 230 V 1F | IP20/IP66* | Motor trifásico |
| ODE-3-120070-1#1# | 1,5 kW | 230 V 1F | IP20/IP66* | Motor trifásico |
| ODE-3-220070-1#4# | 1,5 kW | 230 V 1F | IP20/IP66* | Motor trifásico |
| ODE-3-220105-1#4# | 2,2 kW | 230 V 1F | IP20/IP66* | Motor trifásico |
| ODE-3-320153-104# | 4 kW | 230 V 1F | IP20/IP66* | Motor trifásico |
| ODE-3-120023-301# | 0,37 kW | 230 V 3F | IP20/IP66* | Motor trifásico |
| ODE-3-120043-301# | 0,75 kW | 230 V 3F | IP20/IP66* | Motor trifásico |
| ODE-3-120070-301# | 1,5 kW | 230 V 3F | IP20/IP66* | Motor trifásico |
| ODE-3-220070-3#4# | 1,5 kW | 230 V 3F | IP20/IP66* | Motor trifásico |
| ODE-3-220105-3#4# | 2,2 kW | 230 V 3F | IP20/IP66* | Motor trifásico |
| ODE-3-320153-3#4# | 4 kW | 230 V 3F | IP20/IP66* | Motor trifásico |
| ODE-3-320240-3#42 | 5,5 kW | 230 V 3F | IP20/IP66* | Motor trifásico |
| ODE-3-420300-3F42 | 7,5 kW | 230 V 3F | IP20/IP66* | Motor trifásico |
| ODE-3-420460-3F42 | 11 kW | 230 V 3F | IP20/IP66* | Motor trifásico |
| ODE-3-140022-3#1# | 0,75 kW | 400 V 3F | IP20/IP66* | Motor trifásico |
| ODE-3-140041-3#1# | 1,5 kW | 400 V 3F | IP20/IP66* | Motor trifásico |
| ODE-3-240041-3#4# | 1,5 kW | 400 V 3F | IP20/IP66* | Motor trifásico |
| ODE-3-240058-3#4# | 2,2 kW | 400 V 3F | IP20/IP66* | Motor trifásico |
| ODE-3-240095-3#4# | 4 kW | 400 V 3F | IP20/IP66* | Motor trifásico |
| ODE-3-340140-3#4# | 5,5 kW | 400 V 3F | IP20/IP66* | Motor trifásico |
| ODE-3-340180-3#4# | 7,5 kW | 400 V 3F | IP20/IP66* | Motor trifásico |
| ODE-3-340240-3#42 | 11 kW | 400 V 3F | IP20/IP66* | Motor trifásico |
| ODE-3-440300-3F42 | 15 kW | 400 V 3F | IP20/IP66* | Motor trifásico |
| ODE-3-440390-3F42 | 18,5 kW | 400 V 3F | IP20/IP66* | Motor trifásico |
| ODE-3-440460-3F42 | 22 kW | 400 V 3F | IP20/IP66* | Motor trifásico |
Versiones para motores monofásicos
| Referencia | Potencia | Alimentación | Aplicación |
|---|---|---|---|
| ODE-3-110070-1#1#-01 | 0,37 kW | 110 V | Motor monofásico |
| ODE-3-210105-1#4#-01 | 0,55 kW | 110 V | Motor monofásico |
| ODE-3-120043-1#1#-01 | 0,37 kW | 230 V | Motor monofásico |
| ODE-3-120070-1#1#-01 | 0,75 kW | 230 V | Motor monofásico |
| ODE-3-220105-1#4#-01 | 1,1 kW | 230 V | Motor monofásico |
* El código incorpora variantes según el tipo de envolvente (IP20, IP66 con interruptor o IP66 sin interruptor) y la configuración del filtro EMC y transistor de frenado, sustituyendo los caracteres «#» por la opción correspondiente definida por Invertek.
Guía de selección
| Necesidad | Versión recomendada |
|---|---|
| Instalación en cuadro eléctrico | IP20 |
| Instalación sobre máquina | IP66 |
| Ambientes con lavado o humedad | IP66 |
| Bombas | Macro Pump |
| Ventiladores | Macro Fan |
| Transportadores y maquinaria | Macro Industrial |
| Motores monofásicos PSC o Shaded Pole | Versión Single Phase |
Aplicaciones
El variador de frecuencia Optidrive E3 Invertek está diseñado para el control de velocidad en bombas centrífugas, bombas dosificadoras, ventiladores, climatización HVAC, cintas transportadoras, mezcladores, maquinaria de proceso, extractores de humos, máquinas herramienta, piscinas, spas, tratamiento de aguas, industria alimentaria, maquinaria agrícola y numerosos equipos OEM donde se requiere un control fiable del motor y una mejora de la eficiencia energética.
Preguntas frecuentes
¿Qué potencia de motor puede controlar el variador de frecuencia Optidrive E3?
La gama Optidrive E3 está disponible para motores desde 0,37 kW hasta 22 kW (0,5 a 30 HP), dependiendo de la tensión de alimentación y del modelo seleccionado.
¿Qué tipo de motores puedo conectar al Optidrive E3?
Las versiones estándar permiten controlar motores de inducción IE2, IE3 e IE4, motores de imanes permanentes (PM), BLDC y SynRM. Además, Invertek dispone de una versión específica para motores monofásicos PSC y Shaded Pole.
¿Cómo elijo la referencia adecuada?
Para seleccionar el modelo correcto es necesario conocer la potencia (kW o CV), la tensión de alimentación, el tipo de motor, la intensidad nominal y el tipo de aplicación (bomba, ventilador, transportador, etc.). Con estos datos es posible determinar la referencia Optidrive E3 adecuada.
Contacta con nosotros y te ayudamos a seleccionar la referencia adecuada para tu aplicación
- Disponible hasta 22KW
- Fácil de usar
- Compacto y robusto
El Optidrive E3 es la solución ideal para OEMs que buscan un variador compacto, fiable y fácil de usar, con amplio rango de potencia, adecuado para motores monofásicos y trifásicos en aplicaciones industriales y comerciales. Su diseño robusto, opciones IP20/IP66 y conectividad avanzada lo hacen perfecto para entornos exigentes donde se requiere eficiencia y ahorro energético inmediato.
