Los interruptores de posición modulares Pizzato de la serie NF permiten detectar posiciones, movimientos y finales de carrera en maquinaria industrial. Incorporan carcasa de tecnopolímero reforzado con fibra de vidrio, protección IP67 e IP69K y diferentes opciones de accionamiento y conexión para adaptarse a sistemas de automatización y control.
Interruptor de posición modular Pizzato NF

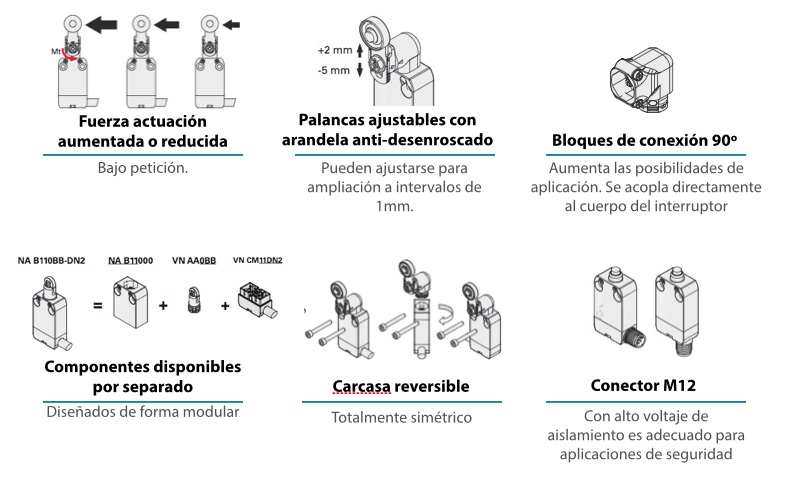

La serie NF de Pizzato Elettrica está formada por interruptores electromecánicos modulares con contactos NO/NC de ruptura brusca o lenta. Su construcción con doble aislamiento permite combinar accionadores de pistón, roldana, palanca o varilla con diferentes bloques de contactos y conexiones por cable, M12 o AMP Superseal 1.5.
Características técnicas
-
Carcasa: tecnopolímero reforzado con fibra de vidrio, resistente a impactos, autoextinguible y con doble aislamiento.
-
Protección: IP67 según EN 60529 e IP69K según ISO 20653.
-
Contactos: 1NO+1NC, 2NC, 1NO+2NC o 2NO+2NC, con ruptura brusca o lenta.
-

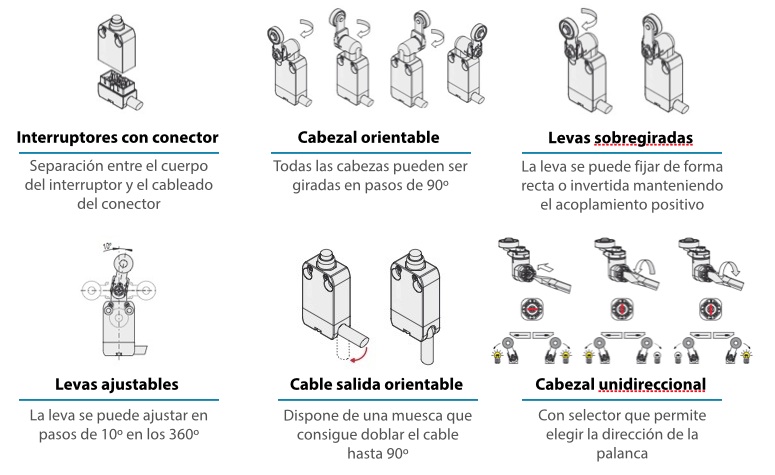

Accionadores: pistón, roldana, palanca giratoria y varilla de resorte, con cabezales orientables.
-
Conexiones: cable PVC resistente al aceite, PUR sin halógenos, conector M12 o AMP Superseal 1.5.
-
Temperatura: −25 °C a +80 °C en versiones estándar sin cable; opción hasta −40 °C según configuración.
-
Durabilidad mecánica: hasta 20 millones de operaciones, según bloque de contactos.
-
Normativas: IEC 60947-5-1, EN ISO 14119 y UL 508, entre otras.
Configuraciones de la serie NF
Los interruptores de posición modulares Pizzato se seleccionan en función del accionamiento mecánico, el número y tipo de contactos y la conexión eléctrica.
| Elemento | Opciones disponibles |
|---|---|
| Accionamiento | Pistón, roldana, palanca o varilla |
| Contactos | 1NO+1NC, 2NC, 1NO+2NC, 2NO+2NC |
| Conmutación | Ruptura brusca o lenta; variantes especiales |
| Conexión | Cable integrado, M12 o AMP |
| Longitud de cable | 2 m estándar; otras longitudes disponibles |
| Fijación | Distancia entre orificios de 20 mm |
La selección exacta de la referencia, dimensiones y combinaciones disponibles puede consultarse en la ficha técnica de la serie NF.
Aplicaciones de los interruptores de posición modulares Pizzato
Los interruptores NF se utilizan para detectar finales de recorrido y controlar la posición de elementos móviles en transportadores, maquinaria de envasado, equipos de manipulación y sistemas de producción automatizados. Su diseño modular y los cabezales orientables facilitan la integración en máquinas con diferentes movimientos y espacios de montaje reducidos.
Preguntas frecuentes

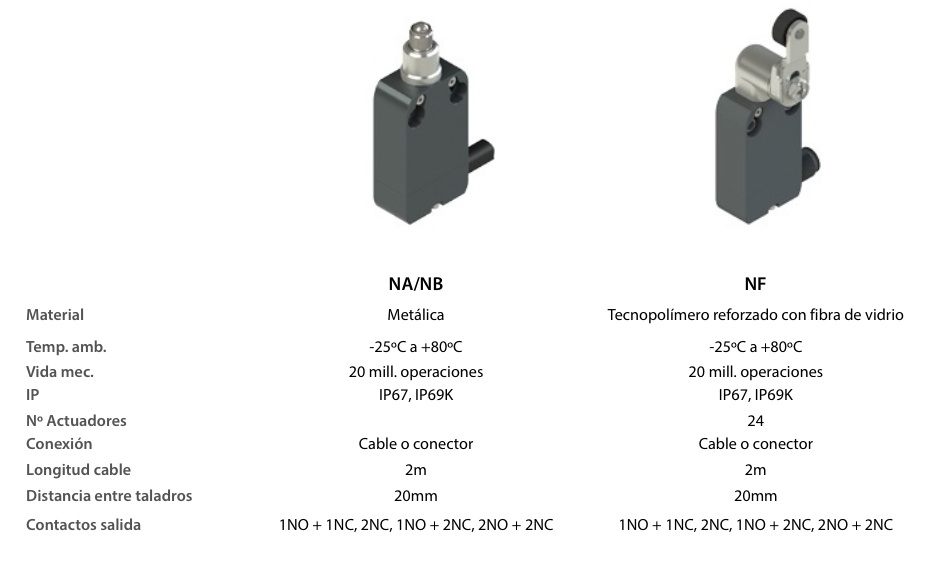

¿Qué diferencia hay entre la serie NF y las series NA-NB?
La serie NF incorpora carcasa de tecnopolímero reforzado con fibra de vidrio y doble aislamiento, mientras que las series NA-NB utilizan carcasa metálica. Todas ofrecen diferentes configuraciones de accionamiento y contactos.
¿Los interruptores NF pueden instalarse en ambientes húmedos?
Sí. Su protección IP67 e IP69K permite utilizarlos en entornos industriales expuestos a polvo, humedad y procesos de limpieza, respetando las condiciones de instalación indicadas por Pizzato.
¿La serie NF admite aplicaciones de seguridad?
Sí, determinadas referencias incorporan contactos NC con apertura positiva. Es necesario seleccionar los modelos identificados para aplicaciones de seguridad y respetar las instrucciones del fabricante.
Como distribuidores de componentes para automatización industrial, te ayudamos a seleccionar la referencia más adecuada para tu aplicación.
