Mando de control BN AC de Pizzato: módulo de control modular para sistemas de seguridad industrial con tecnología RFID

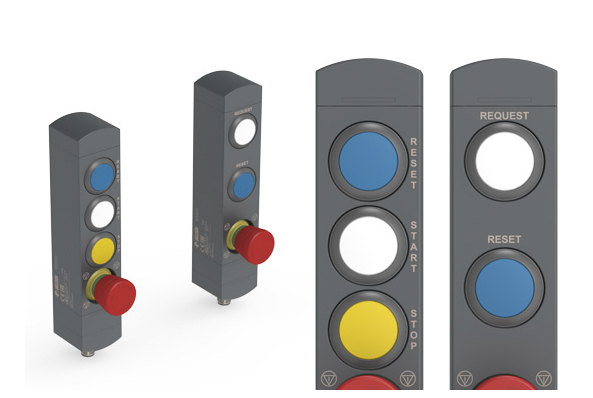

El mando de control BN AC de Pizzato es un sistema modular de control industrial diseñado para integrarse con interruptores de seguridad con bloqueo y tecnología RFID de la serie NS. Permite configurar de 1 a 8 dispositivos de mando (pulsadores, selectores, indicadores o paro de emergencia) en un único módulo compacto de solo 40 mm de espesor, facilitando su instalación en maquinaria con espacio limitado.
Se utiliza principalmente en aplicaciones de seguridad industrial y automatización, donde se requiere un puesto de mando cercano al resguardo de máquina, con alta flexibilidad de configuración y compatibilidad directa con sistemas de enclavamiento de seguridad.
El mando de control serie BN se utiliza para:
- Controlar funciones operativas de máquina (arranque, paro, selección, señalización)
- Integrarse con sistemas de seguridad basados en interruptores RFID
- Centralizar múltiples comandos en un único punto de control
- Facilitar la interacción del operario desde diferentes posiciones de la máquina
Gracias a su estructura modular y orientable, permite crear puestos de mando accesibles desde varios planos, incluso desde ambos lados de una máquina.
Características clave del mando BN AC
- Sistema modular configurable de 1 a 8 dispositivos
- Compatibilidad con interruptores de seguridad serie NS
- Espesor reducido: 40 mm
- Carcasa de tecnopolímero reforzado, resistente a impactos
- Dispositivos encastrados para protección frente a golpes
- Módulos orientables para diferentes posiciones de montaje
- Lentes intercambiables y personalizables mediante marcado láser
- Protección contra manipulaciones mediante tapones de fijación
- Grado de protección IP65 según EN 60529
Ventajas frente a soluciones convencionales
- Integración directa con sistemas de seguridad RFID sin necesidad de soluciones externas
- Ahorro de espacio gracias al diseño compacto (40 mm)
- Alta personalización: múltiples combinaciones de dispositivos y configuraciones
- Mayor durabilidad: dispositivos protegidos contra impactos accidentales
- Optimización de instalación: un único dispositivo puede sustituir múltiples puntos de control
- Flexibilidad operativa: acceso desde diferentes posiciones del operario
Aplicaciones habituales
- Maquinaria industrial con resguardos de seguridad
- Líneas automatizadas
- Sistemas de control con enclavamiento RFID
- Puestos de mando en entornos industriales exigentes
- Aplicaciones donde se requiere control compacto y configurable
Especificaciones técnicas principales
| Parámetro | Valor |
|---|---|
| Alimentación | 24 Vdc (Class 2) |
| Corriente máxima entrada | hasta 0,096 A |
| Salida | 24 Vac/dc |
| Corriente de salida | hasta 0,25 A |
| Grado de protección | IP65 |
| Temperatura de funcionamiento | -25°C a +70°C |
| Temperatura almacenamiento | -40°C a +80°C |
| Material carcasa | Tecnopolímero reforzado |
| Espesor | 40 mm |
| Normativas | IEC 60947-5-1, EN ISO 13850, UL 508 |
| Certificación UL | E131787 |
Configuración y dispositivos disponibles

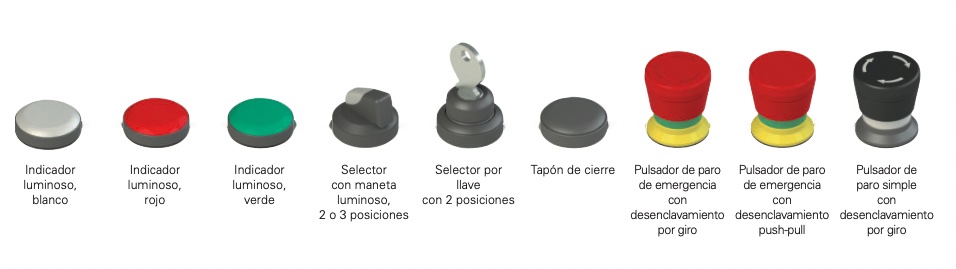

El sistema BN permite integrar distintos tipos de dispositivos:

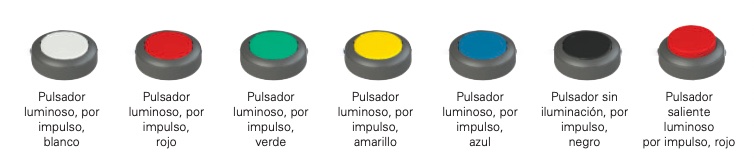

- Pulsadores luminosos (blanco, rojo, verde, amarillo, azul)
- Pulsadores sin iluminación
- Indicadores luminosos
- Selectores de maneta (2 o 3 posiciones)
- Selectores por llave
- Pulsadores de paro de emergencia (EN ISO 13850)
- Tapones de cierre y accesorios
Todos los dispositivos pueden combinarse con distintos tipos de contactos:
1NO, 1NC, 2NO, 1NO+1NC, según configuración.
Conectividad y opciones de conexión
El mando BN AC está disponible con múltiples opciones de conexión:
- Conector M12 (5, 8 o 12 polos)
- Doble conector M12
- Conector M23
- Cable integrado (longitudes estándar y personalizadas)
- Conectores orientables (lateral o inferior)
Esto permite adaptarlo a diferentes arquitecturas de instalación y necesidades de cableado.

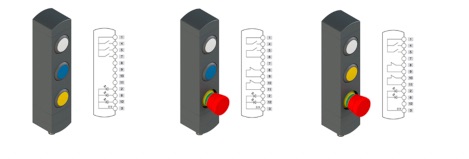

Tabla de referencias y configuraciones (ejemplo representativo)
| Referencia | Nº dispositivos | Configuración típica | Conexión |
|---|---|---|---|
| BN AC1ZA02 | 1 | Pulsador luminoso 1NO | M12 inferior |
| BN AC1ZA12 | 1 | Paro de emergencia 2NC | M12 inferior |
| BN AC2ZA26 | 2 | Pulsador + paro emergencia | M12 8 polos |
| BN AC3ZA01 | 3 | 3 pulsadores luminosos | M12 12 polos |
| BN AC3ZB59 | 3 | Pulsadores + paro emergencia | M12 12 polos |
| BN AC4ZA01 | 4 | Pulsadores + selector | M12 12 polos |
| BN AC6ZA40 | 6 | Pulsadores + indicadores + paro | Doble M12 |
| BN AC7ZA07 | 7 | Selector + pulsadores + paro | Doble M12 |
| BN AC8ZA01 | 8 | Configuración completa | Doble M12 |
Nota: la disponibilidad depende de la configuración específica del código de producto.
Compatibilidad y normativa
El mando BN AC cumple con las principales directivas y normativas industriales:
- Directiva de Máquinas 2006/42/CE
- Directiva Baja Tensión 2014/35/UE
- Directiva EMC 2014/30/UE
- Directiva RoHS 2011/65/UE
- Normas IEC 60947-5-1 y EN ISO 13850
Está diseñado específicamente para integrarse con sistemas de seguridad que requieren cumplimiento normativo en entornos industriales.
Instalación y consideraciones de seguridad
- El circuito de seguridad debe conectarse siempre a contactos NC según normativa
- Permite orientación de módulos sin desmontaje
- Dispositivos protegidos frente a manipulaciones externas
- Instalación simplificada gracias a diseño modular
FAQ
¿Cuántos dispositivos puede integrar un mando BN AC?
De 1 a 8 dispositivos en un único módulo configurable.
¿Es compatible con sistemas de seguridad RFID?
Sí, está diseñado para trabajar con interruptores serie NS con tecnología RFID.
¿Qué grado de protección tiene?
IP65, adecuado para entornos industriales.
¿Se puede personalizar?
Sí, tanto en número de dispositivos como en tipo de mando, conexiones y marcado.
