Un duplicador ideal para replicar señales de corriente 4–20 mA en instalaciones industriales sin perder precisión. Perfecto cuando necesitas duplicar una señal analógica para enviarla a dos sistemas distintos sin interferencias, manteniendo una excelente fidelidad y aislamiento.

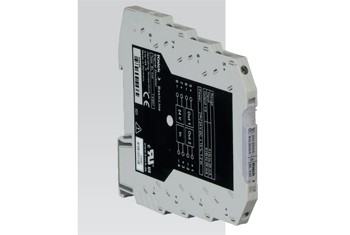

El Knick BL 530 es un duplicador de carga y de señales normalizadas que permite dividir una señal analógica de entrada (0–20 mA o 4–20 mA) en dos salidas de corriente independientes y aisladas galvánicamente, sin distorsión ni pérdida de señal. Está diseñado en una carcasa ultracompacta de solo 6 mm, optimizando el espacio en el cuadro eléctrico.
Este duplicador es ideal para entornos industriales donde es necesario enviar una misma señal de proceso a dos dispositivos distintos (PLC, registradores, sistemas de control…), garantizando aislamiento galvánico y precisión.
Gracias a su aislamiento de cuatro puertos y a su compatibilidad con cargas elevadas (hasta 800 Ohm con salidas en línea), el BL 530 ofrece una transmisión estable, protegida frente a interferencias y con el respaldo de la calidad Knick.
Características
-
Entrada flexible: 0–20 mA y 4–20 mA
-
2 salidas de corriente: cada una aislada galvánicamente
-
Carga máxima por salida: 400 Ohm (800 Ohm si se conectan en línea)
-
Aislamiento galvánico de cuatro puertos
-
Carcasa ultracompacta: solo 6 mm de ancho
-
Error de medición < 0,3 % del valor final
-
Tensión de trabajo: 300 V CA/CC
-
Tensión de prueba: 1,5 kV CA
-
Alimentación: 24 V CC
-
Fácil instalación en carril DIN
-
Certificaciones CE y UL
Especificaciones técnicas
-
Entrada: 0–20 mA / 4–20 mA
-
Salidas: 2 x 0–20 mA / 4–20 mA
-
Frecuencia límite: > 100 Hz
-
Error de ganancia: < 0,3 %
-
Tensión de trabajo: 300 V CA/CC
-
Aislamiento galvánico: 4 puertos (entrada, salidas, alimentación)
-
Energía auxiliar: 24 V CC ±15 %, consumo 1,2 W
-
Dimensiones: 6,1 × 101 × 93 mm
-
Protección: IP20
-
Montaje: carril DIN 35 mm
-
Peso: aprox. 50 g
