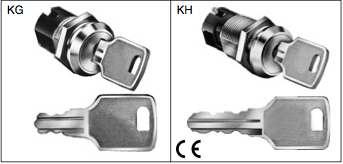

Las series KG y KH de IDEC ofrecen soluciones compactas y confiables para el control por llave en aplicaciones industriales, de automatización y seguridad. Su diseño cilíndrico en una sola pieza y construcción metálica garantizan alta durabilidad en espacios reducidos, especialmente en paneles con orificios ovalados de ø19 mm.
Características principales – KG / KH
-
Diseño miniatura unibody, ideal para espacios reducidos:
-
KG: profundidad de montaje de solo 29.9 mm
-
KH: profundidad de 39.5 mm, con más opciones de llaves
-
-
Montaje en orificio ovalado de 19 mm
-
Alta resistencia mecánica gracias a su carcasa metálica
-
Contactos eléctricos de alto rendimiento, disponibles en:
-
Plata (uso general)
-
Oro (baja corriente o señal)
-
-
Llave reversible (sin orientación específica)
-
Incluye dos llaves por unidad
-
La serie KH permite llaves diferentes bajo pedido
(No disponible para la serie KG) -
Sin llave maestra disponible (ambas series)
Especificaciones técnicas – KG/KH IDEC
| Parámetro | Valor / Detalles |
|---|---|
| Tensión de aislamiento | 125V AC/DC |
| Corriente térmica nominal | 3 A |
| Capacidad de contactos (plata) | 125V AC / 30V DC, 1A (carga resistiva) |
| Capacidad de contactos (oro) | 30V DC, 0.1A (carga resistiva) |
| Resistencia de contacto | ≤ 50 mΩ |
| Resistencia de aislamiento | ≥ 100 MΩ (500V DC) |
| Rigidez dieléctrica | 2.500V entre partes activas y masa / 1.000V entre polos |
| Frecuencia de operación | 1.800 operaciones/hora |
| Vida útil eléctrica | ≥ 30.000 operaciones |
| Vida útil mecánica | ≥ 50.000 operaciones |
| Temperatura de trabajo | -25 ºC a +50 ºC |
| Humedad de funcionamiento | 45%–85% RH (sin condensación) |
| Grado de protección | IP40 (IEC 60529) |
| Tipo de terminal | Terminal soldable (hasta 2 cables de 0.75 mm²) |
| Peso | KG: 30 g / KH: 40 g (sin llave) |
| Resistencia al choque | 1.000 m/s² (daño) / 100 m/s² (funcional) |
| Vibración admitida | 5–55 Hz, 0.5 mm de amplitud |
Operación y configuraciones disponibles
| Posiciones | Tipo de retención | Ángulo | Series disponibles |
|---|---|---|---|
| 2 posiciones | Mantenimiento (maintained) | 90° | KG2C / KH2C |
| 3 posiciones | Mantenimiento (maintained) | 45° | KG3C / KH3C |
Modelos comunes – Serie KG / KH
| Serie | Contactos | Referencias (Plata / Oro) |
|---|---|---|
| KG2C | SPDT / DPDT | KG2C-10A / KG2C-11A, KG2C-20A / 21A |
| KH2C | SPDT / DPDT | KH2C-10A / KH2C-11A, KH2C-20A / 21A |
| KG3C | DPDT | KG3C-20D / KG3C-21D, KG3C-20H / 21H |
| KH3C | DPDT | KH3C-20D / KH3C-21D, KH3C-20G / 21G |
Aplicaciones ideales
-
Paneles de control industrial
-
Equipos donde se requiere autorización de operación por llave
-
Sistemas de bloqueo manual
-
Automatización ligera y maquinaria compacta
