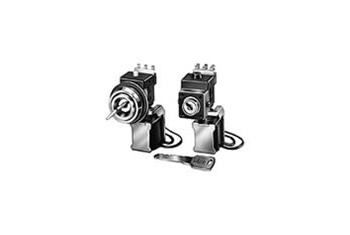

La serie KF de IDEC está diseñada para aplicaciones donde se requiere un alto control de seguridad y bloqueo eléctrico-mecánico. Gracias a su sistema con solenoide incorporado, permite gestionar la inserción y extracción de llave de forma controlada por señal eléctrica. Es ideal para sistemas de estacionamiento mecánico, máquinas automáticas, y equipos industriales donde se requiere autorización de acceso o acción mediante llave.
Características destacadas – KF IDEC
-

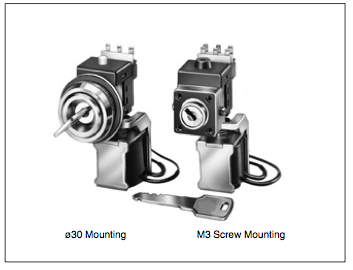

Montaje disponible en ø30 mm (compatible con cajas AGA) o con tornillos M3.
-
Protección IP65 (cuando se usa con caja estanca IDEC).
-
Dos modos de retención de llave:
-
Bloqueo por solenoide: la llave no puede extraerse mientras el solenoide está energizado.
-
Bloqueo por muelle: la llave solo puede retirarse si el solenoide está activado o el botón pulsado.
-
-
Modelos con 2 o 3 posiciones, con retención mecánica.
-
Microswitches de alta capacidad, disponibles en versiones de:
-
SPDT, DPDT, hasta 4PDT
-
Contactos de plata o de oro
-
-
Compatible con hasta 67 llaves distintas (con opción a llave maestra).
-
Incluye 2 llaves por unidad (opciones personalizadas bajo pedido).
-
Vida útil mecánica de 50.000 operaciones.
Especificaciones técnicas – Serie KF
| Parámetro | Valor / Detalles |
|---|---|
| Tensión de aislamiento | 250V AC/DC |
| Corriente térmica nominal | 5 A |
| Contactos (plata) | 250V AC / 30V DC, 5A (carga resistiva) |
| Contactos (oro) | 30V DC, 0.1A (carga resistiva) |
| Resistencia de contacto | ≤ 50 mΩ |
| Resistencia de aislamiento | ≥ 100 MΩ (500V DC megger) |
| Rigidez dieléctrica | 1.500V entre partes activas y masa / 1.000V entre polos |
| Frecuencia de operación | 900 operaciones/hora |
| Vida útil eléctrica | ≥ 50.000 operaciones |
| Vida útil mecánica | ≥ 50.000 operaciones (inserción/extracción llave ≥ 10.000) |
| Temperatura de trabajo | -25 ºC a +50 ºC |
| Humedad de funcionamiento | 45%–85% RH (sin condensación) |
| Estanqueidad | IP65 (con caja estanca) |
| Tipo de terminal | Solder/tab terminal #110 |
| Peso aproximado | 275 g (versión ø30mm con DPDT, sin llave) |
| Resistencia al choque | 1.000 m/s² (daño) / 100 m/s² (funcional) |
| Vibración admitida | 5–55 Hz, 0.5 mm / 30 Hz, 3 mm (6 direcciones, 1 h cada una) |
Solenoide – Datos técnicos
| Tensión nominal | Corriente nominal | Potencia máx. | Resistencia bobina (Ω) |
|---|---|---|---|
| 12V DC | 273 mA | 3.3 W | 44 |
| 24V DC | 133 mA | 3.2 W | 180 |
-
Tensión de captación: máx. 90% Vn
-
Tensión de caída: mín. 10% Vn
-
Tensión continua admisible: hasta 110% Vn (durante 48 h)
Funcionamiento del bloqueo
-
Bloqueo por solenoide:
-
Energizado: la llave no se puede insertar o retirar.
-
No energizado: la llave puede insertarse o retirarse libremente.
-
-
Bloqueo por muelle:
-
No energizado: la llave puede insertarse pero no extraerse.
-
Energizado o pulsando botón: la llave puede insertarse o extraerse.
-
Modelos disponibles – Serie KF
| Tipo de montaje | Tensión solenoide | Bloqueo | Posiciones | Contacto | Ref. (Plata / Oro) |
|---|---|---|---|---|---|
| Ø30 mm | 12V / 24V | Solenoide | 2 posiciones | SPDT | KF1L-25B / KF1L-21B |
| DPDT | KF1L-26B / KF1L-22B | ||||
| 3 posiciones | DPDT | KF1L-36D / KF1L-32D | |||
| Ø30 mm | 12V / 24V | Muelle | 2 o 3 posiciones | DPDT | KF2L-26B / KF2L-36D |
| M3 (tornillos) | 12V / 24V | Solenoide | 2 posiciones | SPDT/DPDT | KF1F-25B / KF1F-26B |
| M3 (tornillos) | 12V / 24V | Muelle | 3 posiciones | DPDT | KF2F-36D / KF2F-32D |
Aplicaciones típicas
-
Sistemas de aparcamiento automatizados (2/3 niveles)
-
Bloqueo de acceso a áreas críticas
-
Paneles de control con autorización por llave
-
Sistemas de seguridad industrial y mantenimiento preventivo
