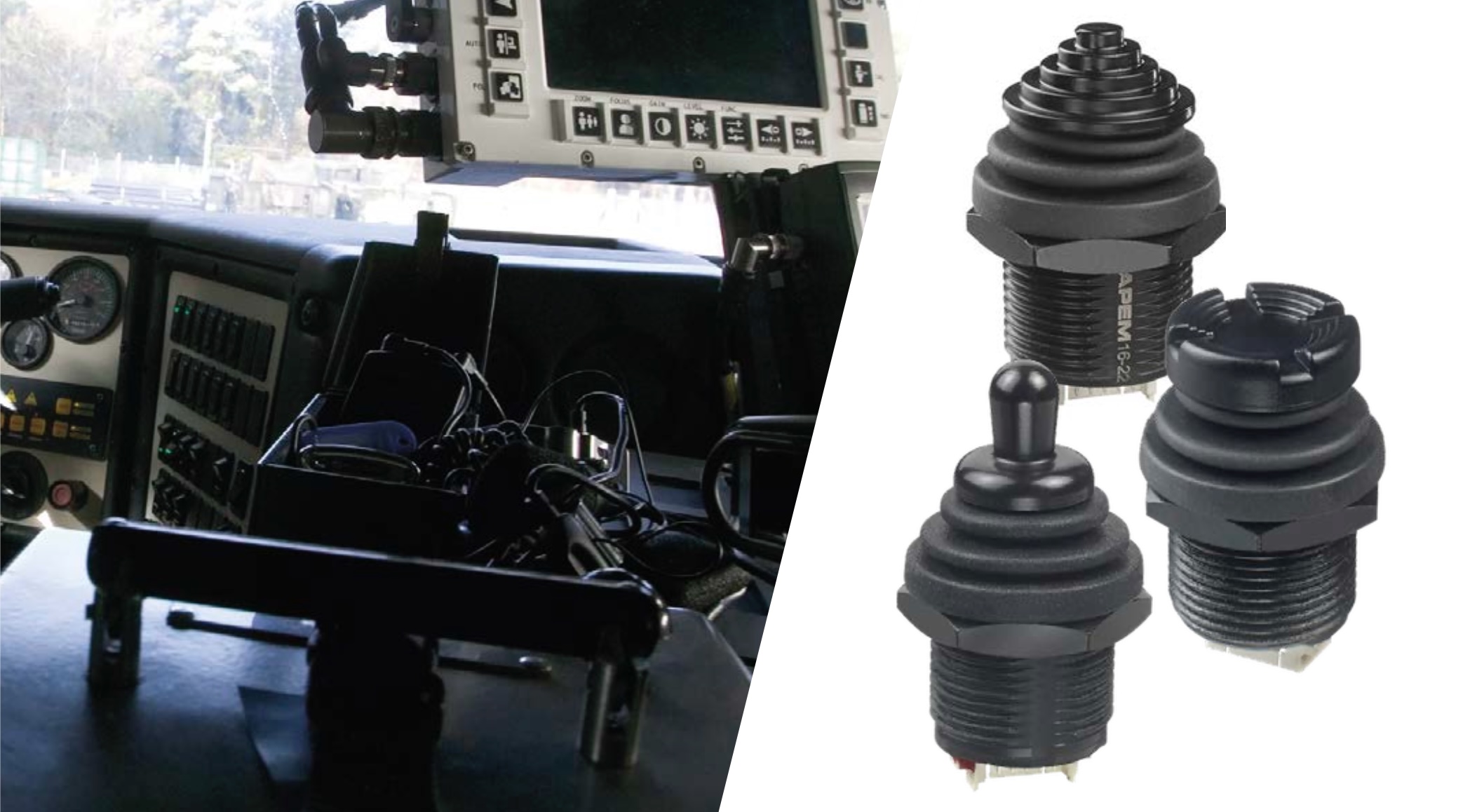

El joystick militar de navegación Serie NV es un control compacto de cinco direcciones destinado a aplicaciones de navegación de pantallas, paneles de control y sistemas no tripulados. Está diseñado para entornos militares en los que se requiere alta fiabilidad, resistencia mecánica y una integración eficiente en panel.
Desde un punto de vista funcional, este joystick incorpora tecnología de conmutación con realimentación táctil en todas las direcciones, lo que garantiza una respuesta clara y repetible durante la navegación. De forma opcional, la Serie NV puede integrar un pulsador de validación, permitiendo combinar funciones de desplazamiento y confirmación en un único elemento de control.
A nivel de diseño mecánico, el conjunto presenta un formato compacto y un perfil bajo por la parte trasera del panel, lo que facilita su integración en consolas y cuadros de mando con espacio limitado. Esta característica resulta especialmente relevante en sistemas embarcados y plataformas no tripuladas.
En cuanto a comportamiento ambiental, el joystick NV está preparado para operar en condiciones severas. El sellado frontal IP69K, junto con su resistencia a impactos, vibraciones y niebla salina, asegura un funcionamiento fiable en aplicaciones militares sometidas a solicitaciones continuas. Asimismo, la vida mecánica de hasta un millón de ciclos por dirección permite su utilización en sistemas de operación intensiva.
Por sus características técnicas, la Serie NV resulta adecuada para UAV, sistemas no tripulados, paneles de control militares y consolas de mando donde se requiere un control de navegación robusto, preciso y duradero.
Características del joystick militar de navegación
-
Tipo: joystick militar de navegación
-
Control 4 o 5 direcciones con retorno táctil
-
Pulsador de validación opcional
-
Diseño compacto y de perfil bajo
-
Alta resistencia a choques, vibraciones y niebla salina
-
Vida mecánica: 1.000.000 ciclos por dirección
-
Montaje en panel
Especificaciones ambientales
-
Sellado frontal: IP69K (DIN 40050-9) / IP67 (IEC 60529)
-
Sellado trasero (opciones L y D): IPX5 / IPX7
-
Temperatura de operación: –40 °C a +65 °C
-
Resistencia a impactos: 300 m/s² – 18 ms
-
Vibraciones (random): 10–350 Hz
-
Vibraciones (sinusoidal): 10–200 Hz
-
Niebla salina: 96 h
-
Calor húmedo: 40 °C / 93 % HR – 10 días
Especificaciones eléctricas
-
Función eléctrica: 4 o 5 contactos NO momentáneos
-
Corriente máxima: 50 mA
-
Tensión máxima: 12 VDC
-
Vida eléctrica: 1.000.000 ciclos por dirección
-
Salida: conector Molex de 6 pines o cableado directo
Especificaciones mecánicas
-
Recorrido angular: 12°
-
Recorrido del pulsador: 1,9 mm
-
Fuerza de accionamiento:
-
Dirección: 4 N ±1 N
-
Validación: 11 N ±2 N
-
-
Espesor de panel: 1 a 10 mm
-
Par mínimo de apriete: 2 Nm
-
Resistencia mecánica: hasta 100 N
-
Peso: 17,5 g ±2 g
Aplicaciones
-
Navegación de pantallas
-
UAV y sistemas no tripulados
-
Paneles de control militares
-
Consolas de mando
-
Sistemas embarcados
