El IMX18-DI03-4S-4T1R-SPR/24VDC es un aislador NAMUR de 4 canales con certificación ATEX, SIL2 y supervisión de línea, diseñado para aplicaciones industriales en zonas peligrosas.
El IMX18-DI03-4S-4T1R-SPR/24VDC es un amplificador aislador de 4 canales para sensores NAMUR, diseñado para aplicaciones industriales en zonas con riesgo de explosión. Cuenta con certificación ATEX, IECEx y SIL2, lo que garantiza una transmisión segura de señales desde áreas clasificadas hacia zonas seguras.
Dispone de 4 salidas transistor de 30 VDC y 1 salida de relé para fallo común. Integra supervisión de línea, permitiendo detectar rotura de hilo y cortocircuito. Los modos configurables por DIP switches permiten trabajar con cuatro canales independientes o distribuciones 1→4, 2×2 y 1+3.
Este modelo utiliza bornes SPR de tornillo extraíble y puede alimentarse mediante 24 VDC por bornes o carril DIN (TBUS). Su diseño estrecho facilita su instalación en armarios de automatización.
Características técnicas
-
4 entradas NAMUR según EN 60947-5-6
-
4 salidas transistor (30 VDC / 0,1 A) sin potencial y resistentes a cortocircuitos
-
1 salida de relé independiente para fallo colectivo (30 VDC / 250 VAC, 2 A máx.)
-
Modos configurables:
• 4 canales independientes
• Distribuidor 4 vías
• Distribuidor 2×2
• 1+3 vías
(configurable por DIP switch) -
Supervisión de línea: rotura de cable y cortocircuito
-
Aislamiento galvánico completo
-
Alimentación 24 VDC (10…30 VDC)
-
Terminales roscados extraíbles
-
ATEX, IECEx, uso en Zona 2, SIL2
-
Dimensiones: 126 × 17,5 × 80 mm

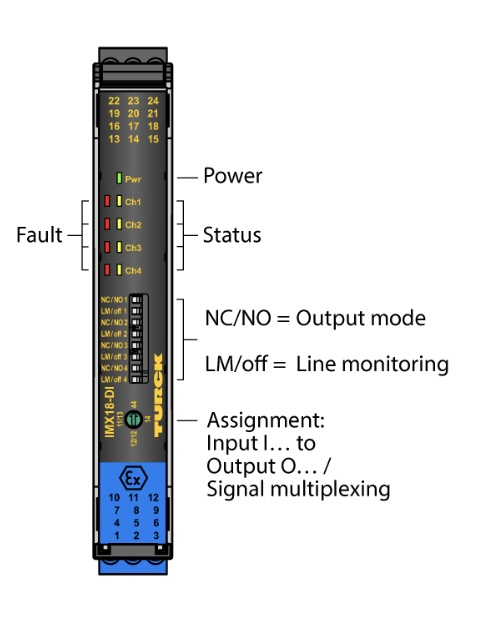

El IMX18-DI03-4S-4T1R-SPR/24VDC también destaca por su elevada inmunidad al ruido y por su aislamiento galvánico completo entre entradas, salidas y alimentación. Esto garantiza la protección del sistema de control frente a interferencias y fallos en campo. El módulo incluye indicadores LED por canal para supervisar tanto el estado de la señal como posibles fallos detectados en la línea NAMUR. Su diseño de 17,5 mm permite una densidad alta de instalación en carril DIN, incluso en armarios con poca profundidad. Está especialmente indicado para aplicaciones de proceso, instrumentación ATEX y sistemas con clasificación SIL donde se requieren señales seguras y diagnósticos rápidos.
