HL-C1 Laser Medida PANASONIC

DISCONTINUADO. HL-C1 Laser Medida PANASONIC.

  • Láser clase 2 de luz roja
  • Nueva tecnología MOS
  • Frecuencia de medida de 10kHz
  • Unidad de control para 2 cabezas sensoras

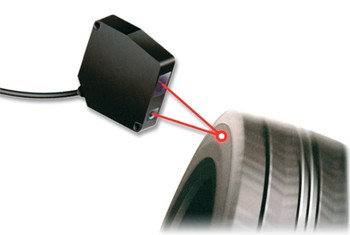

El sensor láser de desplazamiento HL-C1 alcanza el más alto nivel en su clase. Incluso con mediciones difíciles como caucho u objetos negros o muy brillantes, el sensor no tiene ningún problema manteniendo resultados estables. A través del único y novedoso sistema óptico CCD se solucionan todos los problemas inherentes a un sensor convencional PSD. Esta tecnología permite realizar medidas muy precisas, sin que se vean afectadas por las condiciones de la superficie del objeto como pequeñas grietas, superficies especulares, cambios de color, etc. Este nuevo sensor ha sido desarrollado para su uso en la mayoría de campos de la industria como es el caso de la producción de neumáticos, placas de circuitos impresos, etc.

Características:

  • Alta resolución de 1µm independiente de la frecuencia de muestreo
  • Frecuencia de muestreo de 10kHz
  • No se ve afectado por el color o la superficie del objeto
  • Salida analógica de corriente 4-20mA
  • Error de linealidad máx. +-0,2% F.S. (fondo de escala).
  • Diseño compacto

Opciones:

  • Cable (2 / 5 / 10 / 20 / 30m)

Especificaciones:

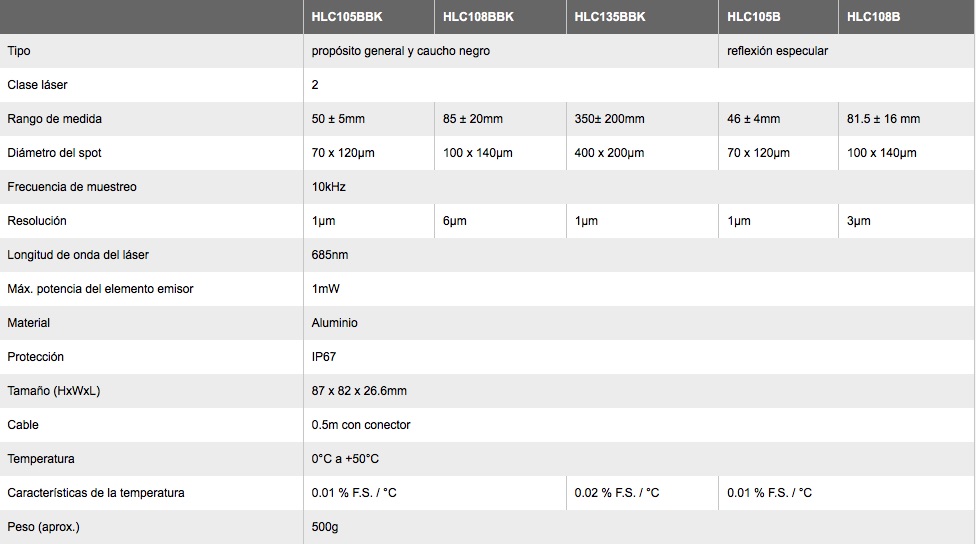

HL-C1 ESPECIFICACIONES

Controlador HL-C1

El controlador HL-C1CM compacto y multifuncional muestra de nuevo lo potente que es esta nueva serie de sensores. Una flexible combinación de controlador y cabezas permite un coste efectivo de servicio y el mantenimiento. Incluso en cambios de producción, por ejemplo cuando la distancia a medir cambia, sólo es necesario cambiar la cabeza sensora. Otro producto industrial puntero es una consola compacta para un entorno de operación confortable. Se pueden conectar dos cabezas sensoras, ambas reemplazables en el caso de rotura o malfuncionamiento. La visualización de los resultados para espesores o diferencia de medidas se realiza a través de una pantalla táctil. Todos los resultados de las medidas pueden ser ajustados o monitorizados vía RS232 con un PC.

Características:

  • Procesador RISC de 32-bits
  • Salida analógica seleccionable tensión / corriente
  • Configuración simple a través de un terminal táctil
  • Hasta dos cabezas láser con un controlador
  • Punto cero y offset ajustables
  • Cálculo de funciones integrado
  • RS232

Opcional:

  • Consola compacta (terminal táctil) HL-C1DP-E

Tabla HL-C1 Controlador

HL-C1 CONTROLADOR



Aplicaciones

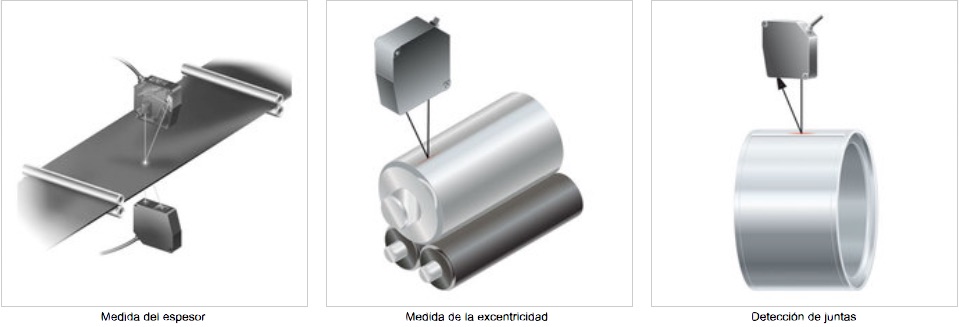

HL-C1 APLICACIONES
