HG-T Laser barrera PANASONIC

HG-T Laser barrera PANASONIC.

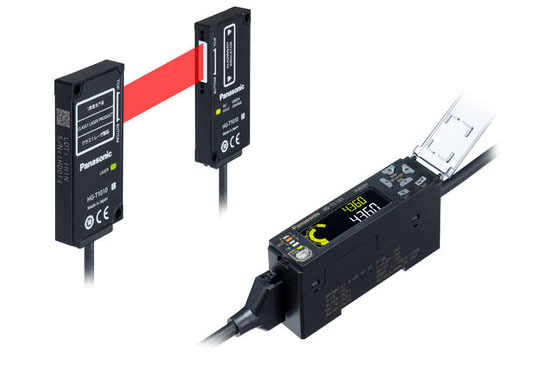

Medidas muy precisas y estables. Haz 10mm.

Este nuevo sensor láser de barrera de la serie HG-T emite un haz láser de área de 10mm de altura que permite chequear el contorno de los bordes por ejemplo.
El sensor alcanza una repetitividad de hasta 1µm y tiene un error de linealidad inferior a ± 12µm a lo largo de todo el rango de medida.
Tiene un rango de detección de 500mm, haciendo viables una gran variedad de aplicaciones que hasta ahora, con los sensores con un rango de detección más corto no se podían resolver.

Montaje flexible

La serie HG-T está compuesta por dos tipos de cabezas sensoras de diferentes dimensiones: un modelo estándar y otro 10mm más estrecho para las aplicaciones con limitaciones de espacio.

El espejo opcional para detección lateral hace que el haz se refleje en 90°.

Para agilizar las puesta en marcha, las cabezas sensoras están equipadas con una función de alineación del haz. Las cabezas sensoras se montan con facilidad ya que solo es necesario conectarlas al controlador que detecta automáticamente si la conexión es correcta.

Ultra Fino

Dispone de un cabezal estrecho con un grosor de 8mm permitiendo una fácil instalación en espacios muy limitados, incluso en el interior de equipos.

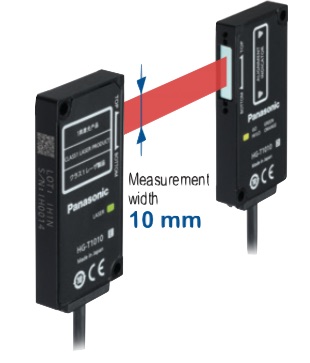

El láser de medida dispone de una anchura de 10mm permitiendo la medida de dimensiones y posiciones

El HG-T Laser barrera ofrece la precisión en medición más alta de la industria. La serie HG-T cuenta con una respetabilidad de 1μm.

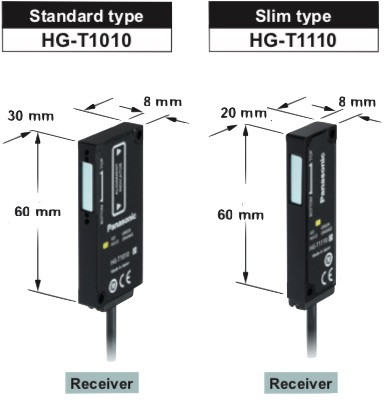

Disponibles 2 tamaños de cabezal.

• Modelo estándar:
  • Emisor: 8 x 30 x 60mm (An x Prof x Al)
  • Receptor: 8 x 30 x 60mm (An x Prof x Al)
• Modelo estrecho:
  • Emisor: 8 x 30 x 60mm (An x Prof x Al)
  • Receptor: 8 x 20 x 60mm (An x Prof x Al)

Opción de accesorios para vista lateral en el sensor standard HG-T1010. Permite doblar el haz láser en el ángulo correcto permitiendo una instalación flexible del cabezal del sensor.

Fácil Instalación

Función de ajuste del eje del haz. El cabezal standard HG-T1010 indica la dirección de desplazamiento del receptor con respecto al emisor en la pantalla del controlador (se puede visualizar el ajuste del haz del cabezal del receptor respecto al emisor).

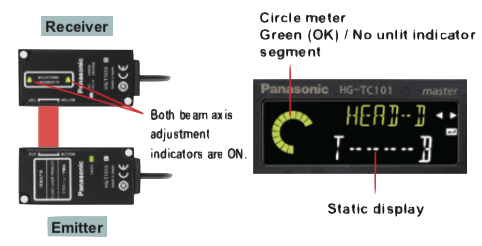

Cuando el haz del eje láser está correctamente alineado- Medidor del círculo verde (OK) sin pigmento indicador apagado.

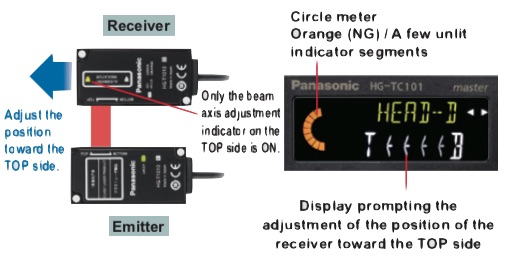

Cuando el eje del haz se desplaza ligeramente hacia el lado inferior

Cuando el eje del haz se desplaza significativamente hacia el lado superior.

Reconociemiento automático del cable Emisor/Receptor al encender el controlador eliminando la necesidad de identificar los cables correctos.

Carcasas de aluminio fundido a presión

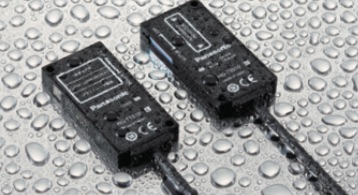

IP67

Controlador de Alto Rendimiento

Display dual que añade flexibilidad en las indicaciones. Las 2 líneas del display digital muestran el valor de la medida y el valor calculado.

La pantalla LCD de alto contraste proporciona indicaciones nítidas y claras y un amplio ángulo de visión.

Equipado con medidor de círculo.

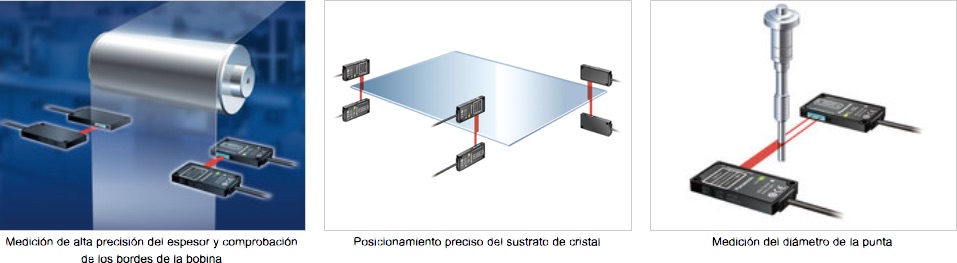

Aplicaciones típicas

• Guiado preciso de las láminas de los electrodos de las baterías
• Chequeo del diámetro y de la posición de tuercas y cables
• Detección de la correcta alineación de de obleas apiladas unas sobre otras
• Guiado de láminas transparentes
• Medición de taladros en componentes del motor
• Medición del grosor de materiales como láminas o telas
