Alta seguridad con contactos redundantes
¿Para qué sirve el interruptor HE2B?

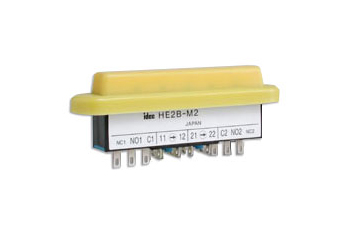

El HE2B de IDEC es un interruptor de seguridad de 3 posiciones pensado para permitir que una máquina o robot funcione solo mientras el operario mantiene presionado el mando de forma segura.
Si el operario suelta o aprieta en exceso el botón (por susto, accidente o pérdida de control), la máquina se detiene automáticamente.
Está diseñado para integrarse en pendants o paneles de control portátiles en entornos industriales donde la seguridad es prioritaria.
Su diseño con contactos dobles lo hace ideal para aplicaciones donde se exige máxima fiabilidad.
La serie HE2B de IDEC incorpora interruptores de habilitación con contactos redundantes, lo que permite un funcionamiento seguro incluso en caso de fallo de uno de los contactos.
Su funcionalidad OFF–ON–OFF de tres posiciones cumple con estudios de comportamiento humano ante situaciones de pánico, garantizando que tanto si el operario suelta el botón como si lo aprieta con fuerza, la máquina se detiene.
Este modelo es ideal para integrarse en grandes mandos teach pendant y cumple con los principales estándares internacionales de seguridad (IEC, ISO, UL).
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Tipo de interruptor | 3 posiciones (OFF–ON–OFF) |
| Contactos | Hasta 2 de habilitación + 2 de monitor de presión + 2 de retorno |
| Voltaje de aislamiento (Ui) | 250V |
| Corriente térmica nominal (Ith) | 3A |
| Protección sin cubierta | IP40 |
| Protección con cubierta de goma | IP65 (amarilla, negra o gris) |
| Temperatura de trabajo | –25°C a +60°C (con goma de silicona) / –10°C a +60°C (NBR/PVC) |
| Durabilidad mecánica | 1.000.000 ciclos (posición 1↔2) / 100.000 ciclos (1→2→3→1) |
| Fuerza de actuación directa | 60N mínimo (monitor switch) |
| Resistencia al impacto | 150 m/s² (operación) / 1000 m/s² (daño) |
| Vibración | 5–55 Hz, 0.5 mm (operación) |
| Peso | 26g sin goma / 30g con goma |
| Terminales | Soldadura / 0.5 mm² máx. |
| Certificaciones | CE, UL, c-UL, CCC, TÜV |
Características destacadas
-
✔️ Interruptor de 3 posiciones (OFF–ON–OFF) para máxima seguridad
-
✔️ Contactos dobles (redundantes) que evitan fallos en el circuito de habilitación
-
✔️ Variedad de configuraciones: hasta 2 contactos de retorno y 2 de presión
-
✔️ Cumple con IEC/EN 60947-5-8 y otras normativas internacionales
-
✔️ Disponible con cubierta de goma (IP65) en amarillo, negro o gris
-
✔️ Diseño compacto ideal para integración en paneles portátiles
-
✔️ Durabilidad mecánica de hasta 1 millón de ciclos
Modelos disponibles (ejemplos)
-
HE2B-M200PY → 2 contactos + goma amarilla
-
HE2B-M211PB → 2 contactos + 1 retorno + 1 presión + goma negra
-
HE2B-M222PN1 → Full: 2 contactos + 2 retorno + 2 presión + goma gris (NBR/PVC, resistente a aceite)
