La Serie FX interruptor de posición Pizzato es una gama de finales de carrera industriales con carcasa de tecnopolímero y dos entradas de cable. Está diseñada para detectar posición, presencia o movimiento en maquinaria, resguardos, puertas, levas, transportadores y automatismos que requieren un interruptor de posición industrial robusto, cableado flexible y contactos NC/NO.
La Serie FX interruptor de posición Pizzato pertenece a la gama estándar de Pizzato Elettrica. Se caracteriza por su carcasa de tecnopolímero reforzado, doble entrada de cable, tapa abatible con un solo tornillo prisionero, bloques de contactos de ruptura lenta o brusca, actuadores mecánicos intercambiables y versiones con conector M12 en lado derecho o izquierdo.
Características técnicas de la Serie FX interruptor de posición Pizzato
- Carcasa de tecnopolímero reforzado con fibra de vidrio, autoextinguible, a prueba de golpes y con doble aislamiento.
- Dos entradas de cable con rosca precortada; M20x1,5 estándar, opciones M16x1,5, PG 13,5 y PG 11.
- Grado de protección IP67 y hasta IP69K con actuadores compatibles sin junta externa.
- Temperatura ambiente estándar: -25 °C a +80 °C; opción T6: -40 °C a +80 °C.
- 17 bloques de contactos disponibles: 1NO+1NC, 2NC, 2NO, 1NO+2NC, 3NC, 2NO+1NC y versión electrónica PNP.

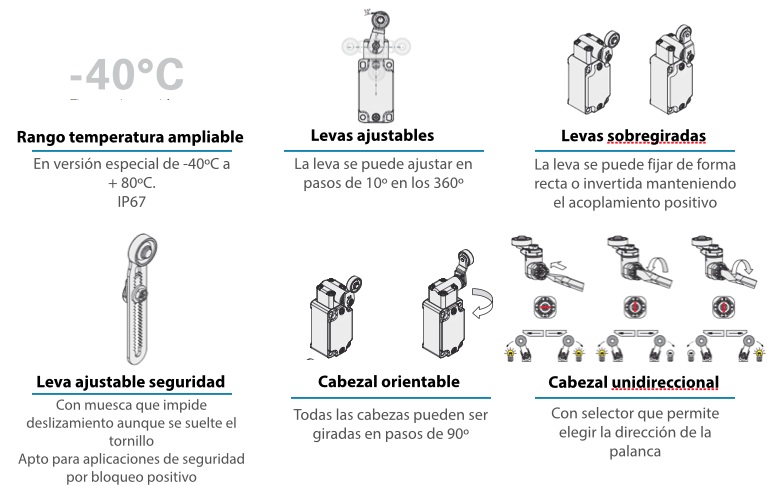

- 45 actuadores disponibles: pistón, palanca con roldana, palanca angular, varilla, rodillo de porcelana, palanca ajustable y versiones con rearme.
- Versiones con conector M12 de 4 u 8 polos, metálico o plástico, en parte derecha o izquierda.
- Conforme a IEC/EN 60947-5-1, EN ISO 14119, IEC/EN 60529, UL 508 y CSA C22.2 No. 14.
Tabla de referencias Serie FX interruptor de posición Pizzato
| Referencia / familia | Actuador o configuración | Entrada / conexión | Salida / contacto | Observaciones |
|---|---|---|---|---|
| FX 201-M2 / FX 202-M2 / FX 2A2-M2 / FX 2A4-M2 | Pistón o palanca según código | M20x1,5 | 2x(1NO-1NC), ruptura brusca | Contactos dobles para maniobra mecánica |
| FX 501-M2 / FX 502-M2 / FX 5A2-M2 / FX 5A4-M2 | Pistón, palanca o roldana | M20x1,5 | 1NO+1NC, ruptura brusca | Configuración habitual como final de carrera |
| FX 601-M2 / FX 602-M2 / FX 6A2-M2 / FX 6A4-M2 | Pistón o palanca | M20x1,5 | 1NO+1NC, ruptura lenta | Conmutación progresiva |
| FX 701-M2 / FX 702-M2 / FX 7A2-M2 / FX 7A4-M2 | Pistón o palanca | M20x1,5 | 1NO+1NC, ruptura lenta solapada | Contactos solapados |
| FX 901-M2 / FX 902-M2 / FX 9A2-M2 / FX 9A4-M2 | Pistón o palanca | M20x1,5 | 2NC, ruptura lenta | Adecuado para circuitos con contactos NC |
| FX 1001-M2 / FX 1002-M2 / FX 10A2-M2 / FX 10A4-M2 | Pistón o palanca | M20x1,5 | 2NO, ruptura lenta | Señalización o detección de posición |
| FX 1101-M2 / FX 1102-M2 / FX 11A2-M2 / FX 11A4-M2 | Pistón o palanca | M20x1,5 | 2NC, ruptura brusca | Maniobra rápida con doble NC |
| FX 1201-M2 / FX 1202-M2 / FX 12A2-M2 / FX 12A4-M2 | Pistón o palanca | M20x1,5 | 2NO, ruptura brusca | Doble contacto NO |
| FX 1301-M2 / FX 1302-M2 / FX 13A2-M2 / FX 13A4-M2 | Pistón o palanca | M20x1,5 | 2NC, ruptura lenta escalada y distanciada | Diferenciación de tiempos de actuación |
| FX 1401-M2 / FX 1402-M2 / FX 14A2-M2 / FX 14A4-M2 | Pistón o palanca | M20x1,5 | 2NC, ruptura lenta escalada | Doble NC con recorrido escalado |
| FX 1501-M2 / FX 1502-M2 / FX 15A2-M2 / FX 15A4-M2 | Pistón o palanca | M20x1,5 | 2NO, ruptura lenta escalada | Doble señal NO |
| FX 1801-M2 / FX 1802-M2 / FX 18A2-M2 / FX 18A4-M2 | Pistón o palanca | M20x1,5 | 1NO+1NC, ruptura lenta próximos | Señal NC/NO próxima |
| FX 2001-M2 / FX 2002-M2 / FX 20A2-M2 / FX 20A4-M2 | Pistón o palanca | M20x1,5 | 1NO+2NC, ruptura lenta | Para aplicaciones con más contactos NC |
| FX 2101-M2 / FX 2102-M2 / FX 21A2-M2 / FX 21A4-M2 | Pistón o palanca | M20x1,5 | 3NC, ruptura lenta | Arquitecturas con varios canales NC |
| FX 2201-M2 / FX 2202-M2 / FX 22A2-M2 / FX 22A4-M2 | Pistón o palanca | M20x1,5 | 2NO+1NC, ruptura lenta | Señalización múltiple |
| FX E101-M2 / FX E102-M2 / FX E1A2-M2 / FX E1A4-M2 | Pistón o palanca | M20x1,5 | 1NO-1NC electrónico PNP | Versión electrónica |
| FX xxx-W3M2 | Actuador con rearme simultáneo | M20x1,5 | Según bloque de contactos | Rearme integrado entre cuerpo y cabezal |
| FX xxx-W4M2 | Actuador con rearme simultáneo | M20x1,5 | Según bloque de contactos | Fuerza de accionamiento aumentada |
| FX xxx-M2K71 / K72 | Según actuador seleccionado | M12 plástico 4 polos | Según bloque de contactos | Conector en parte derecha o izquierda |
| FX xxx-M2K61 / K62 | Según actuador seleccionado | M12 metálico 4 polos | Según bloque de contactos | Conector en parte derecha o izquierda |
| FX xxx-M2K41 / K42 | Según actuador seleccionado | M12 metálico 8 polos | Según bloque de contactos | Para bloques con más señales |
| FX xxx-M2K46 / K47 | Según actuador seleccionado | M12 plástico 8 polos | Según bloque de contactos | Cableado rápido con 8 polos |
| FX xxx-X | Según actuador seleccionado | Según versión | Según bloque de contactos | Partes metálicas externas de acero inoxidable |
| FX xxx-T6 | Según actuador seleccionado | Según versión | Según bloque de contactos | Temperatura ampliada -40 °C a +80 °C |

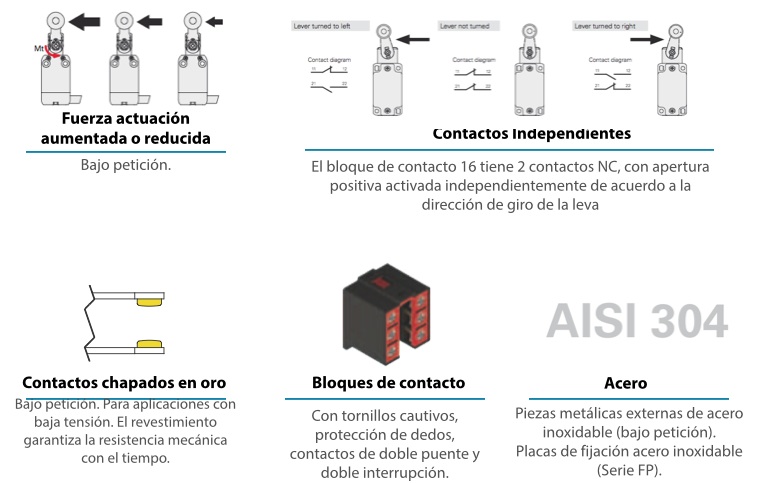

| FX xxx-G / FX xxx-G1 | Según actuador seleccionado | Según versión | Contactos de plata con revestimiento de oro | Para bajas tensiones o bajas corrientes |
La selección de la serie FX se realiza combinando carcasa FX, bloque de contactos, actuador, tipo de entrada de cable, posición del conector M12, material de las partes metálicas, opción de rearme, temperatura y tipo de contacto. Es una serie adecuada cuando se necesita un final de carrera Pizzato con doble entrada de cable o salida de conexión lateral.
La Serie FX interruptor de posición Pizzato se utiliza en maquinaria de embalaje, transportadores, elevación, puertas de protección, finales de carrera de ejes, levas mecánicas, carros móviles y sistemas de automatización donde se requiere detección mecánica fiable con cableado flexible.
Stock disponible y descuento por volumen en Serie FX interruptor de posición Pizzato
Como distribuidores de Pizzato, podemos ayudarte a consultar stock disponible de la Serie FX interruptor de posición Pizzato y plazo de entrega según referencia, actuador, bloque de contactos, conector, orientación de salida y opción de rearme. Descuentos por cantidad en referencias FX seleccionadas.
FAQ sobre Serie FX interruptor de posición Pizzato

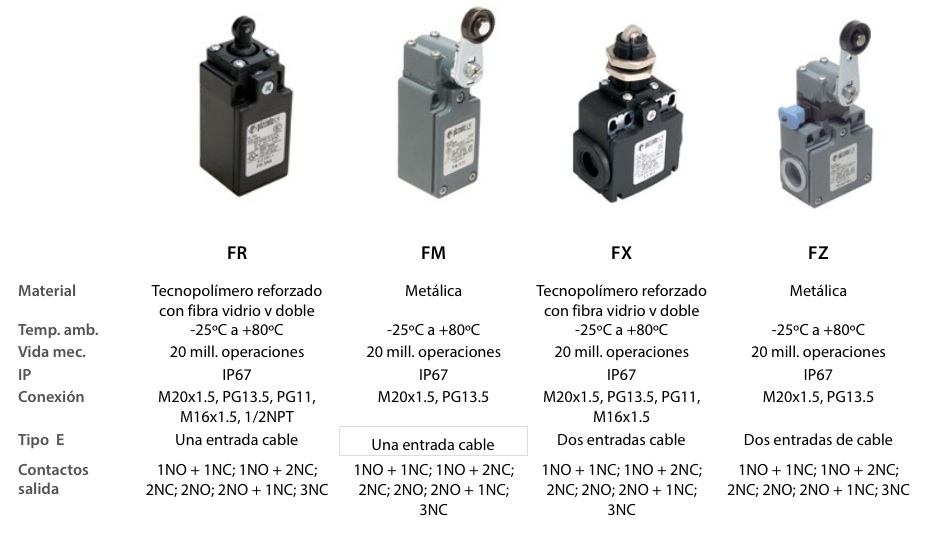

¿Qué diferencia hay entre la serie FX y la serie FR de Pizzato?
La diferencia principal está en la carcasa y el cableado. La serie FX incorpora carcasa de tecnopolímero con dos entradas de cable, mientras que la serie FR tiene una entrada de cable. La FX es interesante cuando se necesita mayor flexibilidad de instalación o conexión lateral.
¿La serie FX puede utilizarse como interruptor de seguridad?
Sí, siempre que se seleccione una versión adecuada y el circuito de seguridad se conecte a los contactos NC. El catálogo indica el uso de contactos NC conforme a EN ISO 14119 y EN ISO 13849-2 para funciones de protección.
¿La serie FX está disponible con conector M12?
Sí. La serie FX dispone de versiones con conector M12 metálico o plástico, de 4 u 8 polos, con salida en la parte derecha o izquierda según código.
Como distribuidores Oficiales de PIZZATO te ayudamos a seleccionar la referencia más adecuada para tu aplicación.
