FX 551

FX-551 Nuevo sensor digital de fibra óptica de Panasonic-SUNX.

Mejora significativa de la estabilidad y fácil operatividad. La potencia de emisión es 3 veces superior a los modelos convencionales y el rango de detección 1,6 veces más amplio.

Tres veces más potencia de emisión y una distancia de detección 1,6 veces superior a la de los modelos convencionales

Mayor distancia de detección incluso con fibras estrechas

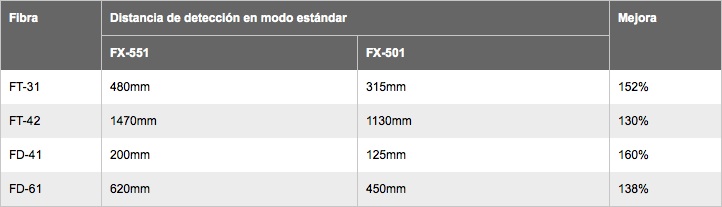

FX551 COMPARATIVALa distancia de detección de la fibra estrecha de reflexión directa es 1,6 veces superior a la del modelo convencional (la distancia de detección de la fibra estándar es 1,4 veces mayor). De esta forma se obtiene una flexibilidad extra a la hora de instalar los sensores.

FX551 COMPARATIVA2

Detección más estable gracias a una mayor intensidad de luz recibida

Para una misma histéresis, un aumento de la intensidad de luz recibida se traduce en una detección más estable.FX551 ESTABLE



Fácil alineación del haz

FX551 ALINEACIOINGracias a una potencia de emisión mayor, las pequeñas desviaciones del haz no generan ningún problema. Es ideal para su uso en áreas con polvo o con sustancias contaminantes o para la detección a través de una rendija. Sin embargo, es necesario comprobar que el sensor funciona correctamente, bajo las condiciones reales de detección.

Modo especial para minimizar los efectos de la luz ambiente

FX551 LUZSi se activa el modo resistencia ambiental, la intensidad lumínica del LED es 2,5 superior al modo estándar. De esta forma se reducen los errores causados por las luces LED.

Manejo simplificado para las aplicaciones estándar

MODO NAVI + Direct Setting

FX551 APLICACIONES ESTANDAR

La serie FX-500 está equipada solamente con las funciones más importantes para ofrecer un manejo más sencillo. Cualquier modelo ofrece el modo fácil.

Modo NAVI

El modo Navi utiliza tres indicadores y un display dual para mostrar las operaciones básicas del amplificador. Permite comprobar de un vistazo, el modo de operación seleccionado de forma que hasta los usuarios nóveles pueden poner en funcionamiento el amplificador.

  1. L/D
    Conmuta el modo de operación. L: Con Luz, D: En Oscuridad
  2. CUST
    Se puede modificar directamente la sensibilidad de la intensidad de luz recibida
  3. PRO
    Da acceso a las funciones avanzadas y a la configuración del temporizador, de la desviación y del seguimiento del valor umbral.



Configuración directa
FX551 CONFIGURACION

  • Ajustes directos: Se pueden modificar directamente en modo RUN los valores umbrales.
  • Aprendizaje directo: El aprendizaje se puede realizar en modo RUN. Simplemente pulsando el botón SET con y sin objeto.



No se necesita una unidad maestra y unidades esclavas

Todos los amplificadores FX-500 se pueden utilizar como maestros o como esclavos. Para especificar el tipo de funcionalidad, solamente hay que conectar el cable maestro o el cable esclavo. De esta forma se reducen considerablemente los costes de gestión de inventario.

FX SIN MAESTRO

  1. La misma referencia se pueden utilizar como maestro o como esclavo
  2. Cable para identificar al maestro
  3. Cable para identificar al esclavo
  4. Se puede desconectar desde el frontal sin necesidad de inclinar el amplificador



El diseño permite el ahorro de espacio y de cableado

FX551 ESPACIOLos cables de conexión rápida ayudan a reducir el tiempo y el espacio necesario para el cableado. Los amplificadores FX-500 / FX-400 / DPS-400 / LS-400 permiten conectar en seria hasta 16 unidades. En este caso no está disponible la función de transferencia óptica de datos.

  1. Cable de alimentación
  2. Salida digital 1
  3. Salida digital 2
  4. Salida digital 16



Lista de funciones en modo PRO

  • PRO 1: Contiene la configuración para el tiempo de respuesta, del temporizador y de la desviación.
  • PRO 2: Contiene la configuración para bloquear la opción de aprendizaje, los elementos del display digital, el ajuste del display, y la función Eco.
  • PRO 3: Permite configurar el display, el reset, la frecuencia de emisión y el seguimiento del valor umbral.


Forma de pedido

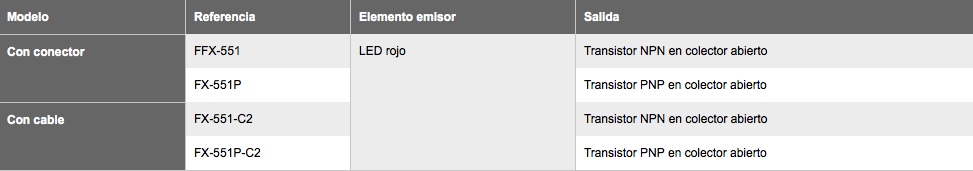

Amplificadores

Tener en cuenta que los cables de conexión rápida no están incluidos con la FX-551(P) y por tanto se deben pedir por separado.

FX551 AMPLIFICADORES

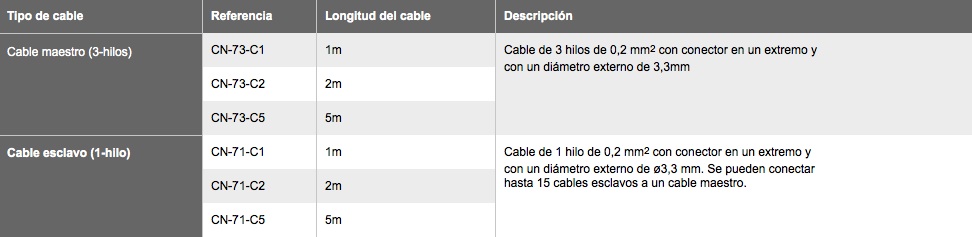

Cables de conexión rápida FXX CABLE

Si no se especifican las condiciones de medida, se considera una temperatura ambiente de +23°C.


Especificaciones

F551 ORDEN PEDIDO


Tiempo de respuesta de la serie FX-550

FX551 TIEMPO RESPUESTA




Fibra de cabeza rectangular

Modelo de barrera (1 emisor y 1 receptor por set)

FX551 CABEZALTener en cuenta que si se recorta la fibra óptica, la distancia de detección se puede reducir hasta en un 20% dependiendo del corte de la fibra.



FX551 RECTANGULAR

* La longitud del cable de fibra influye en la distancia de detección.

Tipo rosca

Modelo de barrera (1 emisor y 1 receptor por set)
FX551 ROSCA

Tener en cuenta que si se recorta la fibra óptica, la distancia de detección se puede reducir hasta en un 20% dependiendo del corte de la fibra.

FX551 TABLA CON ROSCA



* La longitud del cable de fibra influye en la distancia de detección.

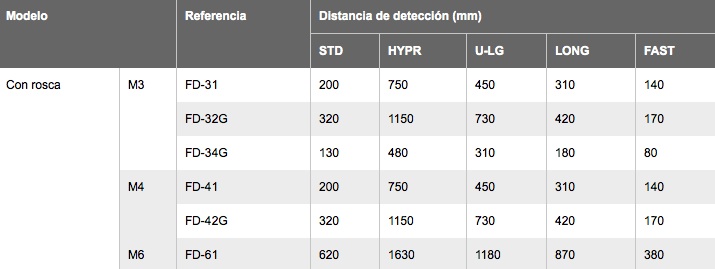

Modelo de reflexión directa

La distancia de detección está especificada para un papel blanco mate. Tener en cuenta que si se recorta la fibra óptica, la distancia de detección se puede reducir hasta en un 20% dependiendo del corte de la fibra.

FX551 ROSCA 2 TABLA

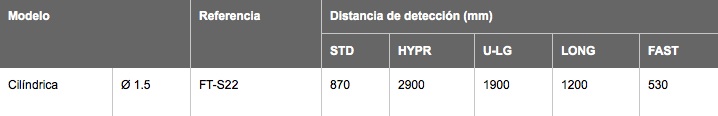

Tipo cilíndrico

Modelo de barrera (1 emisor y 1 receptor por set)
FX551 CILINDRICO

Tener en cuenta que si se recorta la fibra óptica, la distancia de detección se puede reducir hasta en un 20% dependiendo del corte de la fibra.







FX551 TABLA 3

Modelo de reflexión directa

La distancia de detección está especificada para un papel blanco mate. Tener en cuenta que si se recorta la fibra óptica, la distancia de detección se puede reducir hasta en un 20% dependiendo del corte de la fibra.

FX551 TABLA 4
