El PLC+HMI integrado FT2J de IDEC combina control y visualización en una sola unidad compacta de 7 pulgadas, ideal para maquinaria, skids de proceso y sistemas HVAC. Permite reducir espacio, cableado y tiempos de instalación, integrando entradas/salidas digitales y analógicas, comunicaciones industriales y funciones avanzadas de control en un único equipo.
FT2J PLC+HMI integrado: solución compacta de control y visualización

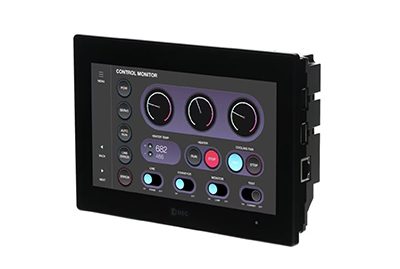

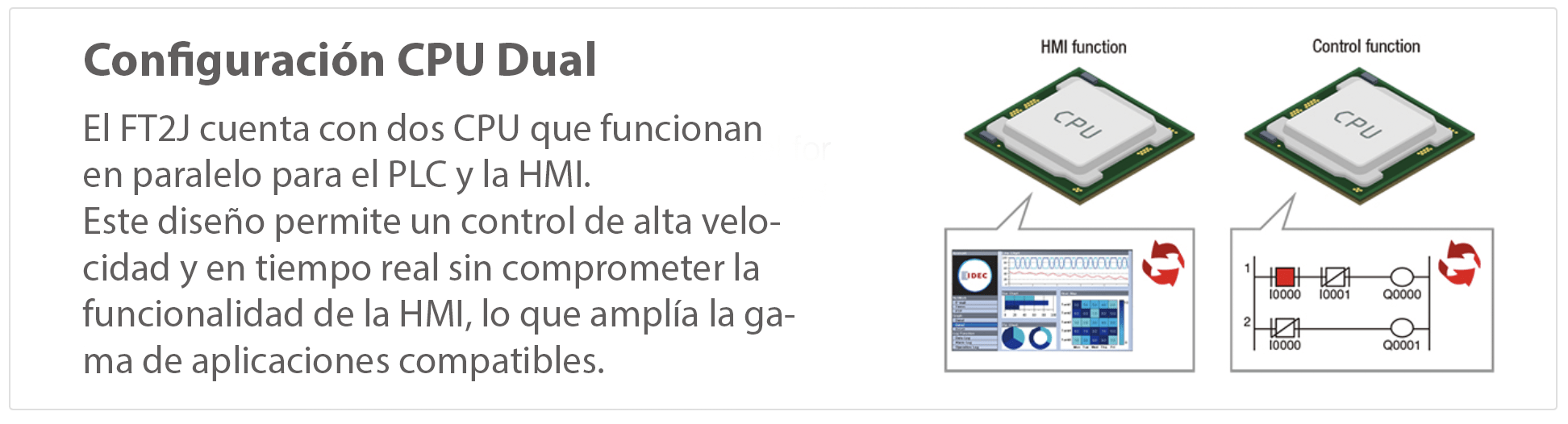

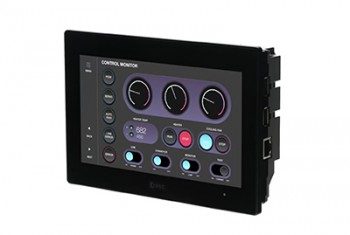

El PLC+HMI integrado FT2J de IDEC es un equipo todo en uno con pantalla táctil PCAP de 7”, controlador PLC integrado y E/S ampliables. Diseñado para entornos industriales, permite control PID, señales analógicas 4-20 mA / 0-10V y comunicación mediante Ethernet, RS232C y RS485. Su arquitectura con doble CPU garantiza control en tiempo real sin afectar la interfaz HMI.

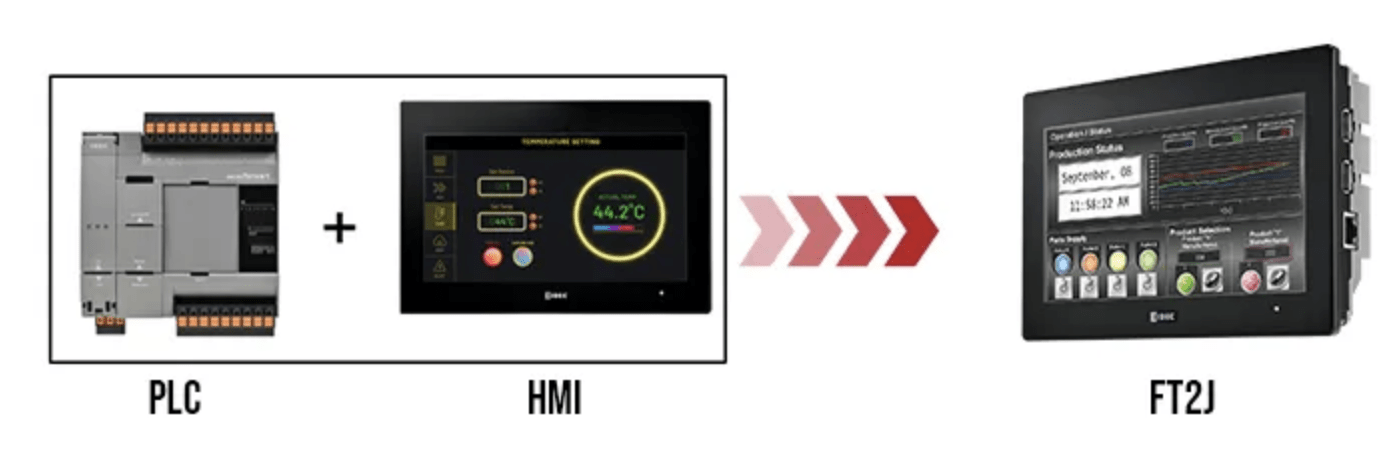

Integración real PLC + HMI en un solo equipo

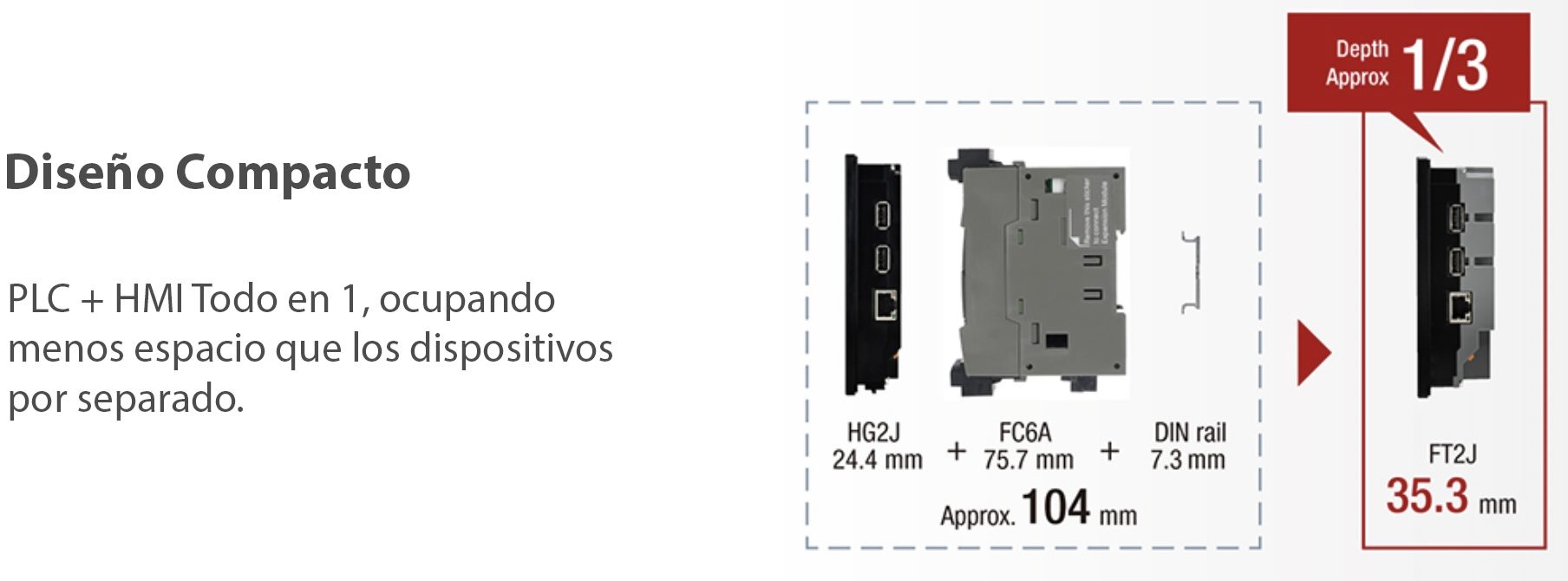

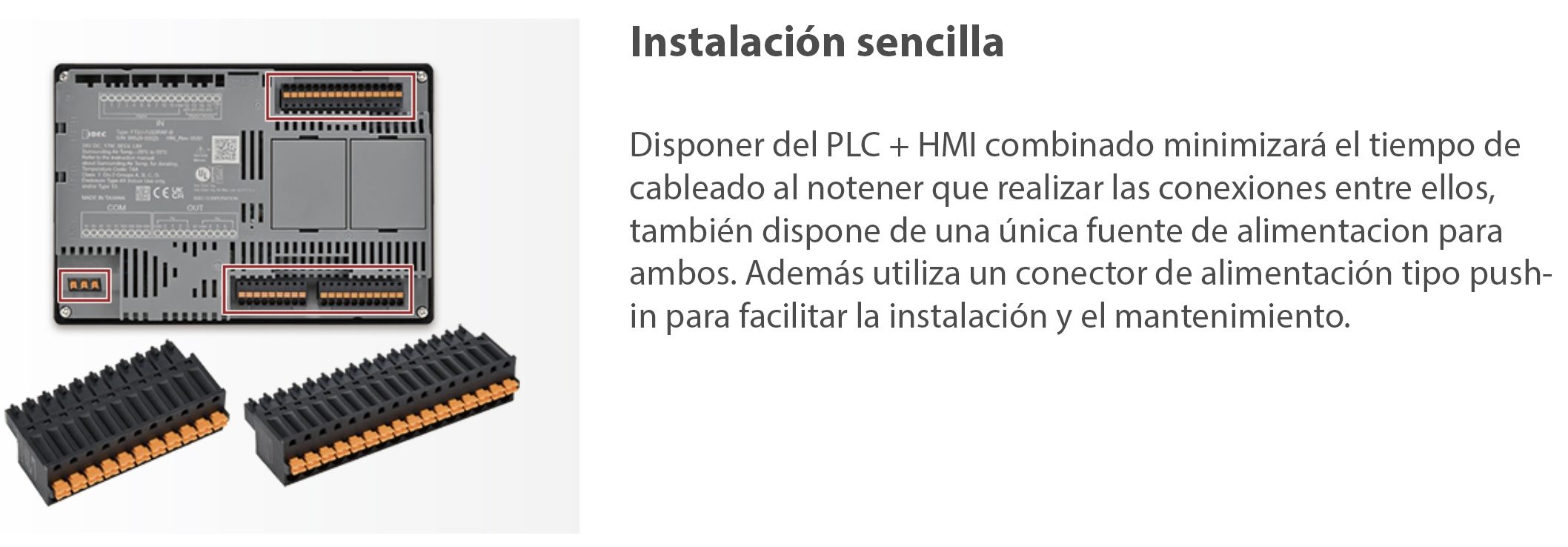

A diferencia de soluciones tradicionales separadas, el FT2J integra PLC y HMI en un único dispositivo, reduciendo espacio hasta un tercio frente a soluciones convencionales . Esto simplifica el diseño de cuadros eléctricos y reduce el cableado.
Pantalla táctil industrial de alto rendimiento
La pantalla de 7” con tecnología PCAP ofrece:
- Alta visibilidad (800×480, 65.536 colores)
- Uso con guantes finos
- Mayor durabilidad frente a pantallas resistivas
- Protección frente a agua (IP66F/IP67F)
Control avanzado y capacidades PLC

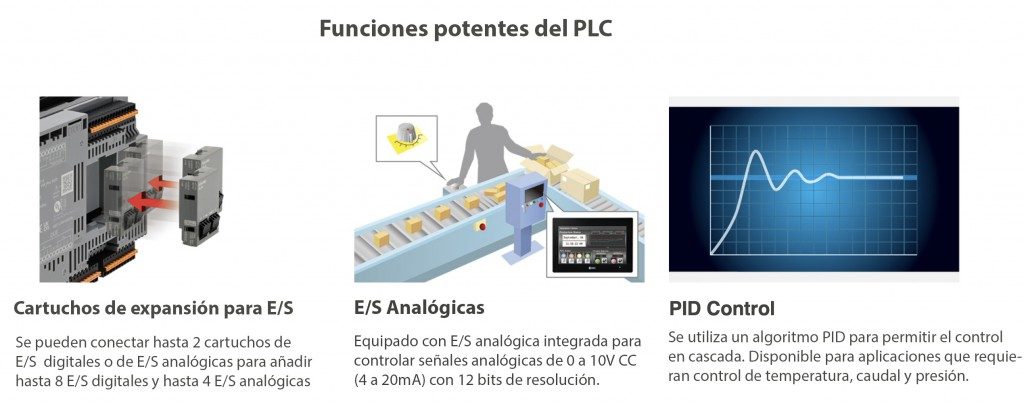

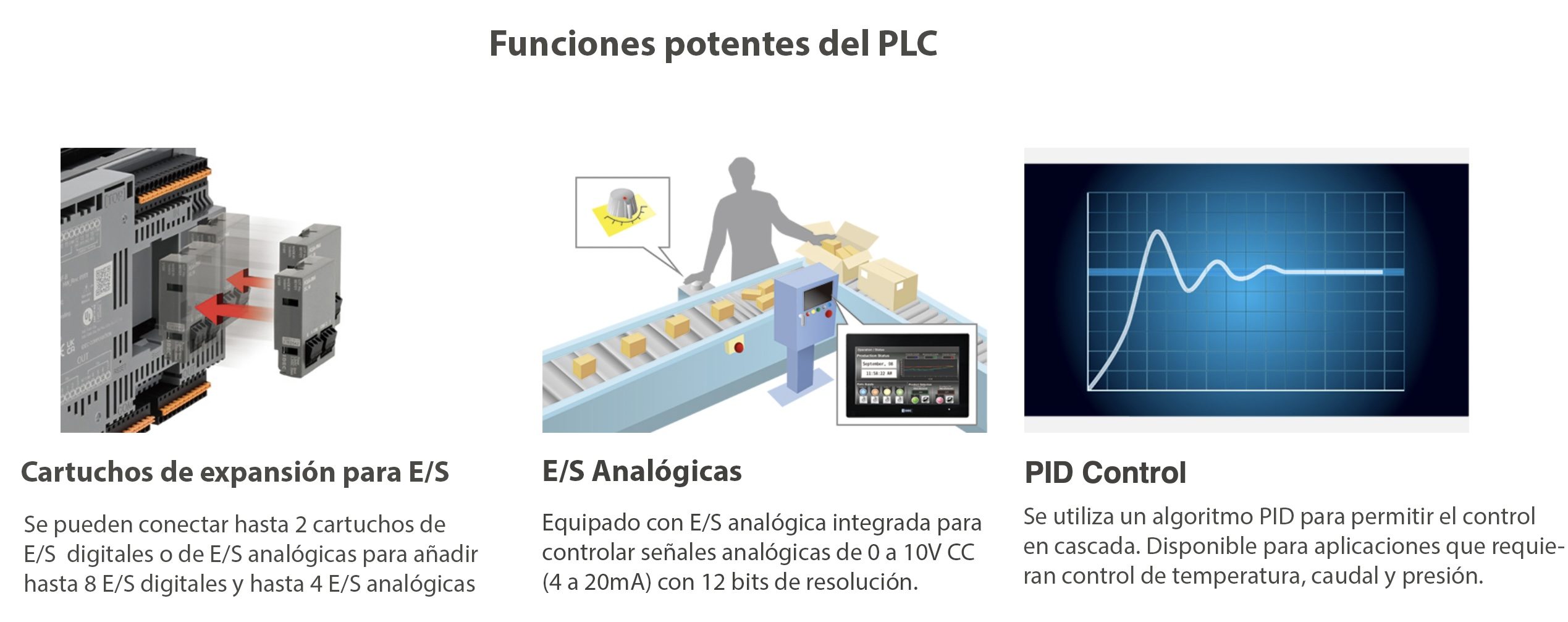

Incluye funciones avanzadas de automatización:
- Control PID para temperatura, presión o caudal
- PWM y contadores de alta velocidad
- Entradas analógicas integradas (4-20 mA / 0-10V, 12 bits)
- Programación mediante scripts y ladder
Conectividad industrial e IoT
El FT2J permite integración directa en planta y cloud:
- Ethernet, RS232C, RS422/485, USB
- Protocolos como Modbus TCP y EtherNet/IP
- MQTT para integración IoT
- Web server, FTP, email y acceso remoto
CARACTERÍSTICAS TÉCNICAS
- Alimentación: 24V DC
- Pantalla: 7” TFT, 800×480 px, PCAP multitáctil
- Entradas digitales: 10 (sink/source)
- Entradas analógicas: 4 (0-10V / 4-20mA, 12 bits)
- Salidas: relé (hasta 8) o transistor + analógicas según modelo
- Comunicaciones: Ethernet, RS232C, RS422/485, USB
- Protección: IP66F / IP67F
- Temperatura de trabajo: -20 a +55 °C
TABLA DE REFERENCIAS
| Referencia | Tipo de salida | Entradas | Salidas | Observaciones |
|---|---|---|---|---|
| FT2J-7U22RAF-B | Relé | 10 DI + 4 AI | 8 relé | Aplicaciones estándar |
| FT2J-7U22KAF-B | Transistor sink | 10 DI + 4 AI | 6 DO + 2 AO | Control analógico |
| FT2J-7U22SAF-B | Transistor source | 10 DI + 4 AI | 6 DO + 2 AO | Integración industrial |
Software de programación del FT2J PLC+HMI integrado
El PLC+HMI integrado FT2J se programa mediante el entorno Automation Organizer de IDEC (WindO/I-NV4), que integra programación PLC y diseño HMI en un único entorno.
El software se suministra por separado, por lo que es necesario disponer de licencia para el desarrollo, simulación y mantenimiento del sistema.
Permite:
- Programación en ladder
- Diseño de interfaz HMI
- Simulación completa sin hardware
- Gestión unificada de variables
APLICACIONES
El PLC+HMI integrado FT2J se utiliza en maquinaria compacta, líneas de producción, sistemas de tratamiento de agua, equipos HVAC y maquinaria alimentaria, donde es clave reducir espacio en cuadro eléctrico y disponer de control y visualización en un único dispositivo.
FAQS
¿Qué diferencia hay entre FT2J y FT1J?
El FT2J ofrece mayor tamaño de pantalla (7”), más capacidad de E/S (hasta 30 puntos) y mayores prestaciones, mientras que el FT1J es una versión más compacta para aplicaciones más simples .
¿Se pueden ampliar las entradas y salidas del FT2J?
Sí, admite cartuchos de expansión digitales y analógicos, permitiendo añadir hasta 8 E/S digitales o 4 analógicas adicionales según configuración .
Contacta con nosotros y te ayudamos a seleccionar la referencia adecuada para tu aplicación.
