Seguridad inteligente, estructura compacta y máxima fiabilidad.

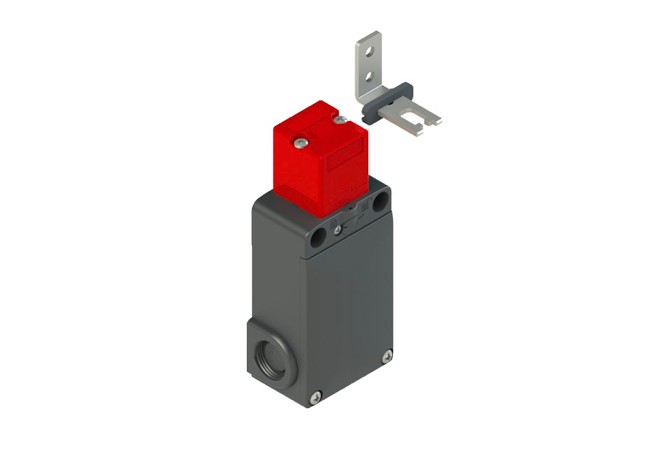

La serie FS de PIZZATO representa la solución ideal cuando se requiere un control seguro del acceso a zonas peligrosas de máquinas industriales, incluso tras el paro de la máquina. Gracias a su diseño robusto y a su actuador bloqueado, estos interruptores de seguridad con enclavamiento garantizan que los resguardos permanezcan cerrados hasta que se cumplan todas las condiciones de seguridad.
Construidos con una carcasa de tecnopolímero reforzado, altamente resistente a impactos y autoextinguible, los modelos FS destacan por su excelente relación tamaño-prestaciones, adaptándose fácilmente a cualquier entorno industrial.

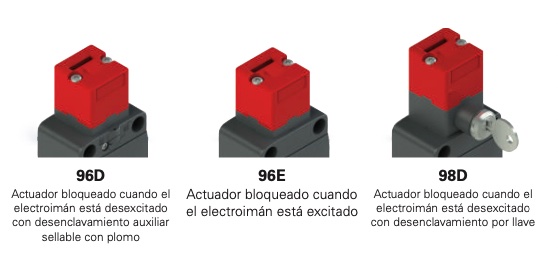

Disponibles con dos principios de funcionamiento –con electroimán excitado o desexcitado–, permiten múltiples configuraciones de desbloqueo y supervisión, incluyendo versiones con pulsador de emergencia, llave o desbloqueo sellable con plomo.
| Característica | Descripción |
|---|---|
| Principio de funcionamiento | Con electroimán desexcitado (D) o excitado (E) |
| Carcasa | Tecnopolímero reforzado con fibra de vidrio, autoextinguible y resistente a impactos |
| Cabezal y desenclavamiento | Orientables 4×90°, hasta 32 configuraciones con un solo dispositivo |
| Entradas de cable | 3 entradas roscadas M20x1,5 en distintas direcciones |
| Rango de movimiento del actuador | 0,5 a 5 mm – Permite tolerancias mecánicas sin interrupciones del sistema |
| Fuerza de retención del actuador bloqueado | Hasta 1100 N |
| Fuerza de retención del actuador desbloqueado | 30 N – evita aperturas involuntarias por vibraciones o viento |
| Bloques de contacto | Hasta 6 bloques disponibles con múltiples configuraciones y contactos dorados |
| Dispositivos de desbloqueo | Por llave, pulsador de emergencia, sellable con plomo (según versión) |
| Indicadores LED | Integrables con señalización de estado visible a distancia |
| Marcado láser | Permanente y resistente incluso en entornos extremos |
| Placa de control de potencia del electroimán | Evita fluctuaciones, reduce consumo y amplía el rango de temperatura |
Características técnicas
| Especificación | Valor |
|---|---|
| Tipo de dispositivo | Interruptor de seguridad con enclavamiento |
| Contactos eléctricos | Hasta 6 bloques de contacto, opción de contactos dorados (1 o 2,5 µm) |
| Material de carcasa | Tecnopolímero con doble aislamiento, resistente a impactos |
| Grado de protección | IP67 según EN 60529 |
| Temperatura de funcionamiento | Según versión y tipo de alimentación (rango ampliado con placa de potencia) |
| Entradas de cable | 3 x M20x1,5 precortadas |
| Codificación | Baja – Tipo 2 según EN ISO 14119 |
| Nivel de seguridad | SIL 3 según EN IEC 62061, PL e según EN ISO 13849-1 |
| Homologaciones | IMQ, UL, CCC, EAC |
Aplicaciones:
-
Máquinas con movimientos de inercia (sierras, turbinas, poleas)
-
Ambientes industriales exigentes
-
Equipos con mantenimiento frecuente o múltiples resguardos
Comparativa PIZZATO FG vs FY vs FS
Interruptores de seguridad con actuador separado y enclavamiento
| Características | FG | FY | FS |
|---|---|---|---|
| Tipo de carcasa | Metálica con recubrimiento en polvo | Tecnopolímero reforzado con fibra de vidrio | Tecnopolímero reforzado con fibra de vidrio (doble aislamiento) |
| Diseño | Robusto y voluminoso | Compacto, moderno y modular | Compacto y ligero, con funciones esenciales |
| Fuerza de retención (FTEST) | Hasta 3000 N | Hasta 2800 N | Hasta 1100 N |
| Grado de protección | IP67 | IP67 / IP69K / IP65 (con controles integrados) | IP67 |
| Entradas de cable | 3 entradas M20x1,5 | 3 entradas M20x1,5 con rosca precortada | 3 entradas M20x1,5 con rosca precortada |
| Cabezal y desbloqueos | Metálicos, orientables, no desmontables | Metálicos, orientables, no desmontables | Metálicos, orientables en 32 posiciones |
| Rango de movimiento del actuador | 0,5 – 5 mm | 0,5 – 5 mm | 0,5 – 5 mm |
| Desenclavamiento auxiliar | Por llave / pulsador / llave + pulsador / sellable con plomo | Igual que FG | Por llave / sellable con plomo |
| Tipos de funcionamiento | D (desexcitado) / E (excitado) | D / E | D / E |
| N.º de actuadores disponibles | 4 (acero inoxidable) | 4 (acero inoxidable) | 6 (acero inoxidable) |
| Bloques de contacto | Hasta 30 bloques de 4 contactos | Hasta 30 bloques de 4 contactos | Hasta 6 bloques de contacto |
| Contactos dorados | Opcionales | Opcionales | Sí, disponibles (1 o 2,5 µm) |
| LED de señalización | Tipos A, B y C | Integrados opcionales | A través de indicadores LED externos serie VF SL |
| Controles integrados (pilotos, pulsadores, selectores) | ❌ No disponibles | ✅ Hasta 2 por tapa | ❌ No disponibles |
| Marcado láser | Sí, en carcasa | Sí, en tapa | Sí, en carcasa |
| Compatibilidad dimensional | Estándar Pizzato | Idéntica a FG (intercambiable) | Más compacto |
| Certificaciones | SIL 3, PL e, ISO 14119 tipo 2, codificación baja | SIL 3, PL e, ISO 14119 tipo 2, codificación baja | SIL 3, PL e, ISO 14119 tipo 2, codificación baja |
| Certificados específicos | IMQ, UL, CCC, EAC | IMQ, UL, CCC, EAC | IMQ, UL, CCC, EAC |
| Aplicaciones ideales | Maquinaria pesada, entornos con alta inercia y riesgo mecánico | Equipos compactos, diseño modular, instalaciones con controles integrados | Máquinas estándar, zonas con poco espacio o bajo presupuesto sin perder seguridad |
✅ Resumen por modelo:
-
FG: La opción más robusta y configurable, ideal para maquinaria pesada o procesos con alta inercia mecánica.
-
FY: Alternativa compacta y moderna, mantiene prestaciones altas en una carcasa plástica con opción de integración de controles.
-
FS: Solución ligera y funcional, perfecta para aplicaciones donde no se requiere fuerza de enclavamiento elevada, pero sí alto nivel de seguridad con buena relación calidad-precio.
