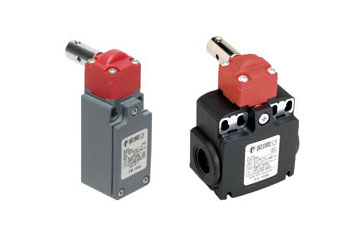

Los interruptores de seguridad para bisagras de las series FR, FM, FX y FK de PIZZATO son una solución compacta, robusta y altamente fiable para la supervisión de puertas batientes en resguardos industriales. Diseñados específicamente para garantizar la máxima seguridad en máquinas sin inercia, estos dispositivos permiten detectar la apertura de puertas mediante el giro mecánico de la bisagra, activando una señal de parada inmediata y segura.
Gracias a su carcasa resistente de tecnopolímero o metal y su diseño orientable, se adaptan fácilmente a diversas configuraciones de puertas, ya sea en entornos industriales estándar, líneas de producción, celdas de trabajo o maquinaria ligera. Su diseño evita la acumulación de suciedad o polvo y permite el funcionamiento incluso en ambientes exigentes donde los sensores convencionales podrían fallar.
Conforme a las normativas internacionales más estrictas, las series FR, FM, FX y FK ofrecen un alto nivel de protección, fiabilidad y versatilidad, siendo ideales para sectores donde la seguridad industrial y la continuidad de producción son fundamentales.
Características principales
| Característica | Descripción |
|---|---|
| Diseño robusto | Carcasa de tecnopolímero reforzado (FR, FX, FK) o metal con recubrimiento (FM) |
| Entradas de cable | 1 entrada roscada (FR, FM, FK) o 2 entradas (FX) |
| Grado de protección | IP67 / IP69K (resistencia total al agua, polvo y limpieza a alta presión) |
| Cabezales giratorios | ✔ Orientables en pasos de 90° para montaje lateral izquierdo o derecho |
| Punto de actuación ajustable | ✔ Regulación precisa del ángulo de intervención, con sistema antimanipulación |
| Opciones de conexión | Versiones con conector M12 para conexión rápida y segura |
| Bloques de contacto variados | Hasta 12 configuraciones disponibles, ruptura lenta o brusca |
| Alta resistencia | Versiones con contactos de plata dorada para señales de baja corriente |
| Versatilidad de montaje | ✔ Apto para puertas de doble hoja o montaje externo en maquinaria modular |
| Temperatura extrema | Opciones para uso entre -40 °C y +80 °C (bajo pedido) |
| Conformidad normativa | SIL 3 – PL e – Tipo 1 según EN IEC 62061, ISO 13849-1 y EN ISO 14119 |
Características técnicas
| Especificación | Valor |
|---|---|
| Tipo de dispositivo | Interruptor de seguridad con activación por bisagra |
| Tecnología de activación | Mecánica por giro de la puerta |
| Material de carcasa | Tecnopolímero reforzado o metal recubierto |
| Protección eléctrica | IP67 / IP69K (según prensaestopas) |
| Contactos disponibles | 1NO+1NC, 2NC, 1NO+2NC, 3NC, 2NO+1NC, 1NC (según modelo y bloque) |
| Montaje | Con tornillos estándar; cabezal orientable a 90° |
| Certificaciones | EN 60947-1 / 60947-5-1, EN ISO 14119, ISO 20653, IEC 62061, ISO 13849-1 |
| Tensión asignada (Ui) | Hasta 500 Vac |
| Corriente térmica (Ith) | Hasta 10 A |
| Protección contra cortos | Fusible tipo aM, 10 A / 500 V |
| Uso recomendado | AC15, maquinaria sin inercia |
Aplicaciones comunes
-

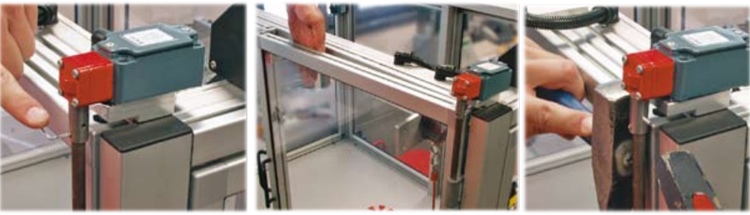

Puertas de resguardo batientes en maquinaria estándar
-
Líneas de producción y automatización industrial
-
Máquinas sin inercia o con parada de emergencia inmediata
-
Ambientes industriales con polvo, humedad o lavado a presión
-
Instalaciones con montaje externo o doble hoja
Comparativa de series FR / FM / FX / FK – Características clave
| Serie | Carcasa | Bloques de contacto disponibles | Configuraciones de contacto (ruptura) |
|---|---|---|---|
| FR | Tecnopolímero reforzado, 1 entrada de cable (M20x1,5) | 5, 6, 7, 9, 14, 18, 20, 21, 22, 33, 34, 66 | 1NO+1NC (brusca/lenta/solapada/próxima), 2NC (lenta/escalada), 1NO+2NC, 3NC, 2NO+1NC, 1NC |
| FM | Metal con recubrimiento en polvo, 1 entrada de cable (M20x1,5) | 5, 6, 7, 9, 14, 18, 20, 21, 22, 33, 34, 66 | Igual que FR |
| FX | Tecnopolímero reforzado, 2 entradas de cable (M20x1,5) | 5, 6, 7, 9, 14, 18, 20, 21, 22, 33, 34, 66 | Igual que FR |
| FK | Tecnopolímero reforzado, 1 entrada de cable (M20x1,5) | 33, 34 | 1NO+1NC (lenta), 2NC (lenta) |
