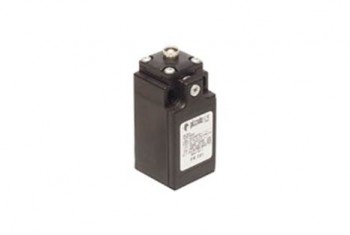

El interruptor de posición Pizzato FR es un final de carrera industrial para aplicaciones estándar, con carcasa de tecnopolímero, doble aislamiento y una entrada de cable. Detecta la posición o el fin de recorrido de una pieza móvil. La serie ofrece versiones sin rearme y versiones con rearme manual W3 o W4, según el cabezal y el bloque de contactos.

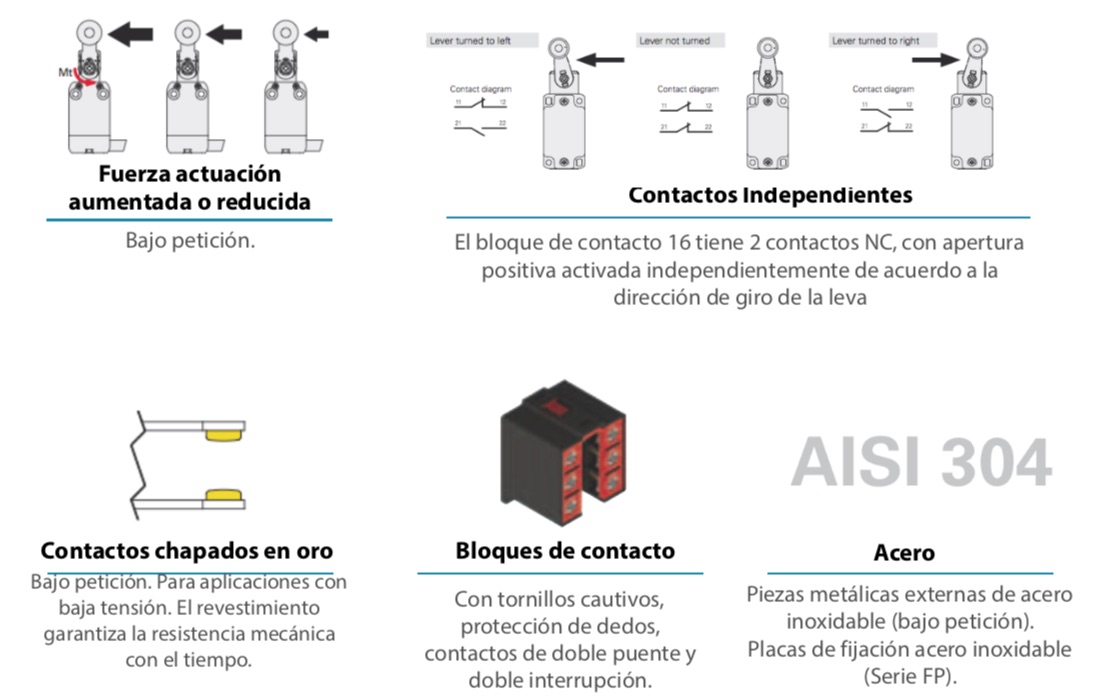

El interruptor de posición Pizzato FR se acciona por contacto con una leva, un tope o un mecanismo móvil. El cabezal transmite el movimiento a un bloque con contactos NO y NC de ruptura brusca o lenta. También hay versiones con salida electrónica PNP mediante el bloque E1. La carcasa dispone de una tapa abatible con un único tornillo prisionero para acceder al cableado.
Cuándo elegir el interruptor de posición Pizzato FR
La serie FR encaja cuando el montaje requiere un final de carrera de tecnopolímero con doble aislamiento y una sola entrada roscada. La rosca estándar es M20 × 1,5 y el catálogo recoge alternativas como M16 × 1,5, PG 13,5, PG11 y ½ NPT, según configuración. Si el montaje exige carcasa metálica, consulta la serie Pizzato FM.
Versiones sin rearme, W3 y W4
| Configuración | Qué identifica | Cuándo elegirla |
|---|---|---|
| Sin rearme | Versión estándar | Para detectar posiciones o finales de recorrido sin intervención manual entre maniobras. |
| W3 | Rearme manual simultáneo del actuador y del bloque de contactos | Cuando la máquina requiere rearmar el interruptor mediante un pulsador. |
| W4 | Rearme manual simultáneo con fuerza de accionamiento aumentada | Cuando se necesita rearme y una fuerza de accionamiento mayor, por ejemplo, en un montaje sometido a vibraciones. |
En las configuraciones compatibles, el módulo de rearme se monta entre la carcasa y el cabezal. Puede orientarse de forma independiente para dejar el pulsador accesible.
Características técnicas
- Carcasa. Tecnopolímero reforzado con fibra de vidrio, autoextinguible y resistente a golpes, con doble aislamiento y placas metálicas en los puntos de fijación.
- Protección. IP67 según EN 60529. Las combinaciones de actuadores indicadas en catálogo alcanzan IP69K según ISO 20653. Utiliza un prensaestopas con grado de protección igual o superior al requerido.
- Conexión. Una entrada roscada M20 × 1,5 de serie. Versiones con prensaestopas premontado o conector M12 de 4 u 8 polos, según el bloque y la configuración.

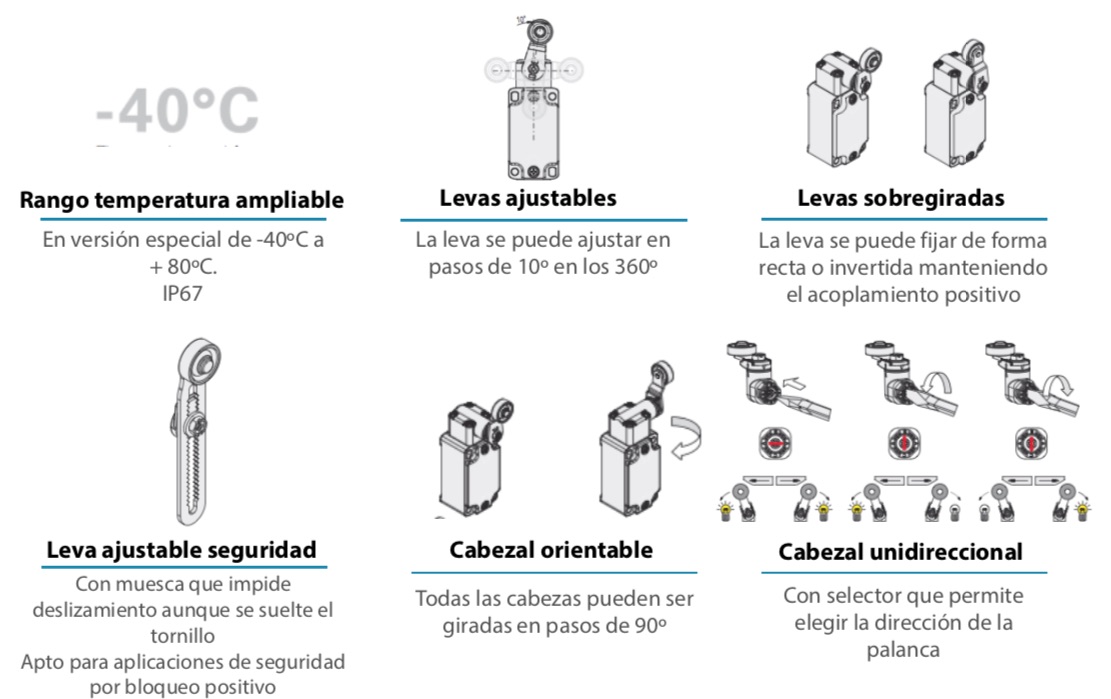

- Temperatura ambiente. De −25 °C a +80 °C de serie. De −40 °C a +80 °C con opción T6.
- Durabilidad mecánica. 20 millones de ciclos para la versión estándar y 1 millón de ciclos para las versiones con rearme.

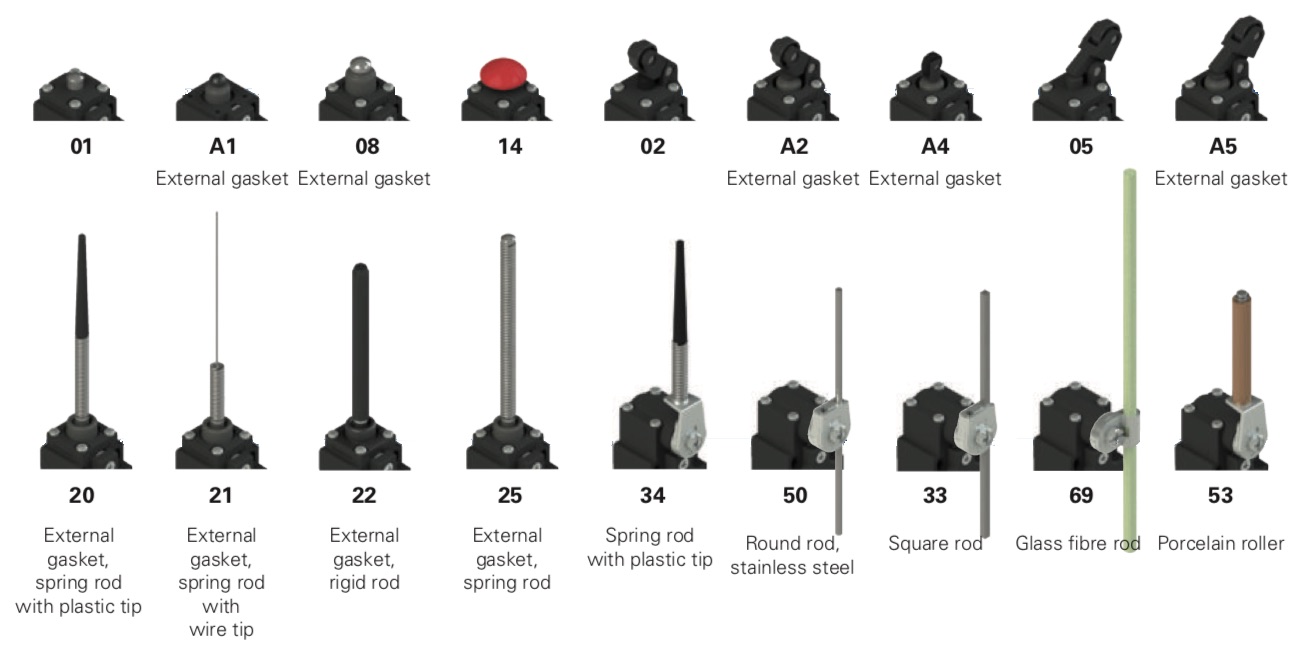

- Configuraciones. 48 actuadores y 17 bloques de contactos. Opción X con partes metálicas externas de acero inoxidable.
- Normas. EN 50047 y EN 60947-5-1. Apertura positiva en las referencias identificadas con el símbolo correspondiente en el catálogo.

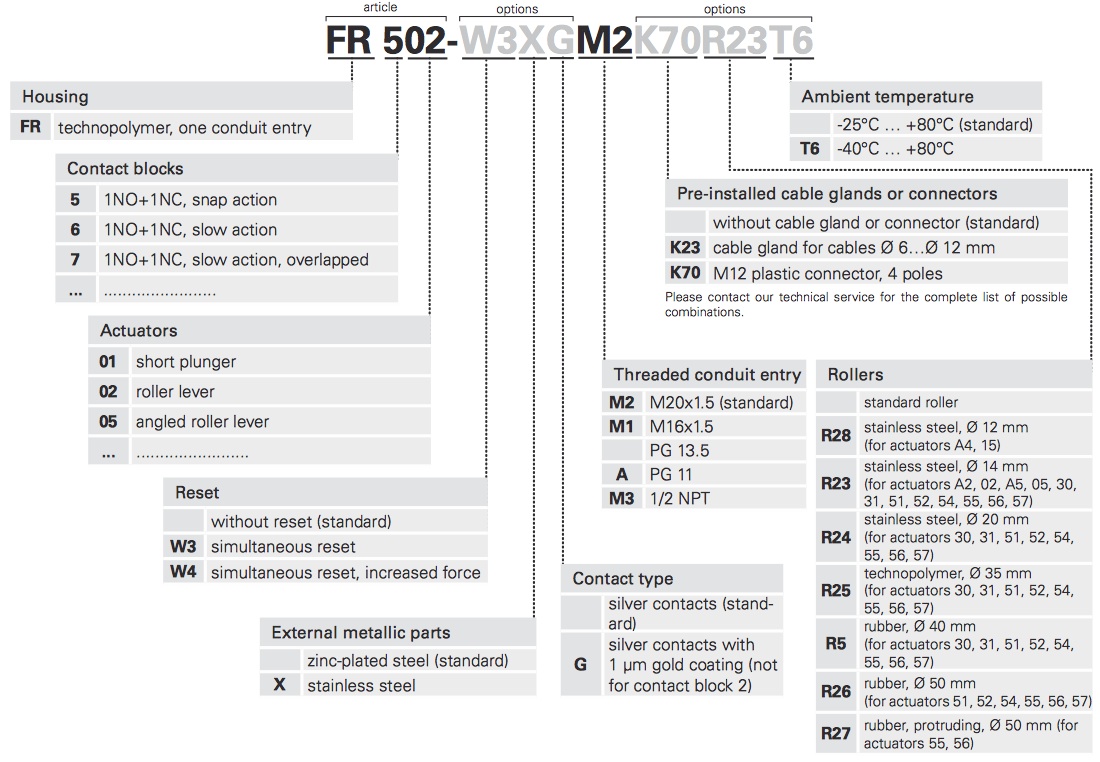

Cómo seleccionar una referencia Pizzato FR
Elige primero el actuador según la dirección del movimiento. Para un empuje frontal, revisa los modelos con pistón. Si una leva pasa junto al interruptor, comprueba el sentido de accionamiento de la roldana. Después selecciona el bloque de contactos, comprueba si necesitas rearme y confirma la rosca o el conector.
| Referencia | Actuador | Bloque de contactos | Rearme |
|---|---|---|---|
| FR 501-M2 | Pistón corto | 1NO + 1NC, ruptura brusca | Sin rearme |
| FR 502-M2 | Palanca con roldana de una vía | 1NO + 1NC, ruptura brusca | Sin rearme |
| FR 602-M2 | Palanca con roldana de una vía | 1NO + 1NC, ruptura lenta | Sin rearme |
| FR 601-W3M2 | Pistón corto | 1NO + 1NC, ruptura lenta | W3, rearme manual |
| FR 601-W4M2 | Pistón corto | 1NO + 1NC, ruptura lenta | W4, rearme manual con fuerza aumentada |
La serie FR se utiliza para confirmar la posición de carros y mesas móviles, detectar el final de recorrido de mecanismos de transferencia o señalizar la llegada de una pieza a un punto de maniobra. En un recambio, envía el código completo de la placa para comprobar también la fijación y la posición del actuador respecto a la leva.
Preguntas frecuentes
¿Qué diferencia hay entre el Pizzato FR 502-M2 y el FR 602-M2?
Ambos llevan roldana de una vía, entrada M20 × 1,5 y 1NO + 1NC. El FR 502-M2 incorpora el bloque 5 de ruptura brusca y el FR 602-M2 incorpora el bloque 6 de ruptura lenta.
¿Qué diferencia hay entre el rearme W3 y W4?
Ambas opciones incorporan un módulo de rearme manual. W3 utiliza la fuerza de accionamiento estándar del módulo. W4 aumenta esa fuerza para aplicaciones como montajes sometidos a vibraciones. La fuerza concreta depende del actuador.
¿Todos los finales de carrera Pizzato FR tienen protección IP69K?
El catálogo indica IP67 para la serie FR e IP69K para combinaciones concretas de actuador. Si el equipo se somete a lavado a presión, comprueba el grado de protección del código completo y del prensaestopas.
