Tubo Venturi de WIKA. Modelo FLC-VT-BAR, FLC-VT-WS.

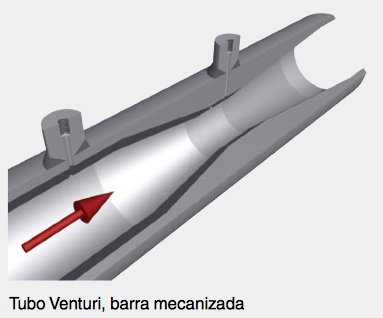

- FLC-VT-BAR: Tubo Venturi, barra mecanizada
- FLC-VT-WS: Tubo Venturi, chapa soldada
El tubo Venturi es un instrumento fiable, de fácil manejo y mantenimiento, con el cual pueden medirse una amplia variedad de fluidos y gases limpios.
La ventaja principal de un tubo Venturi, comparado con otros medidores de caudal con presión diferencial, es la elevada capacidad de recuperación de presión y los requisitos menos exigentes referente a las longitudes de la tubería previa y posterior.
El instrumento consiste en un tramo convergente gradual a un paso estrecho, donde el fluido pasa con velocidad acelerada, seguido por una sección difusora. Esta sección difusora permite al fluido de recuperar aproximadamente su presión original.
El tubo Venturi es óptimo para aplicaciones de bajo caudal, ya que la mayor parte de la presión se recupera. Debido a la baja pérdida de presión se reducen los costes de bombeo a un mínimo.
Características principales
- Conforme a las normas ISO 5167-4 y ASME MFC-3M
- Fabricado en chapa soldada o en barra mecanizada
- Bridado o soldado
- Puede servirse en diferentes materiales
- Diámetros de tubo de 50 … 1.200 mm
- Gran variedad de puntos de toma de presión disponibles
- En caso necesario, posibilidad de calibración
- Garantizan menor pérdida en comparación con la familia de los transmisores diferenciales.
Aplicaciones
- Generación de energía
- Extracción y refineria de petroleo
- Procesamiento y distribución del agua
- Procesamiento y transmisión de gas
- Industria química y petroquímica
Características técnicas
- Adecuado para la medición de caudal de líquidos, gas y vapor
- Exactitud ≤ ±0.5 % del caudal actual
- Repetibilidad de medición 0.1 %
- Pérdida de presión más baja en la gama de los elementos primarios de caudal
- Calibración previa a petición de cliente
