El FloTec de WIKA (un tubo Pitot con orificios múltiples) mide la diferencia entre la presión estática y la presión dinámica del medio en una tubería. Este Tubo Pitot genera una presión diferencial en promedio que corresponde al cuadrado del caudal. El flujo volumétrico se calcula a base de esta diferencia según el principio Bernoulli, considerando el diámetro interior. Los cuatro orificios dinámicos generan en este análisis un perfil de velocidad superior en el interior del tubo. Así se garantiza una mayor exactitud en la medición del flujo.
La presión diferencial se mide normalmente con un transmisor de presión diferencial para generar una señal eléctrica. La señal eléctrca es proporcional con el caudal.
Un manómetro diferencial o un presostato de presión diferencial puede proporcional una indicación local del caudal o para tareas de conmutación.
El Tubo Pitot es adecuado para la medición de líquidos de fase única que llenan completamente la sección transversal del tubo.
Características principales:
- Reducidos costes de montaje
- Precisión a largo plazo
- Mínima pérdida de presión permanente
- Disponemos de versiones con montaje fijo o extraíbles

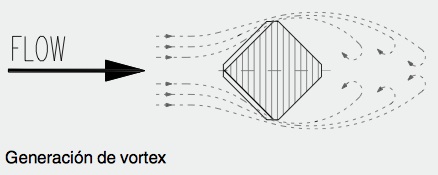

Frecuencia del Vortex
En función del diámetro interior, las propiedades del caudal y el número de Reynolds se generan en el tubo pitot vórtices que le rodean. Si la frecuencia propia del pitot es identica a la frecuencia del vortex se puede suministar un soporte montado en el lado opuesto del tubo. La prueba de necesidad del soporte o no, se realiza en la fase de producción.
Aplicaciones
- Extracción de petroleo y refinería
- Procesamiento del agua y distribución
- Procesamiento del gas y transmisión
- Industria química y petroquímica
Características principales:
- Óptimo para la medición de caudal de líquidos, gas y vapor
- Exactitud ≤ ±2 % del caudal actual
- Repetibilidad de medida 0.1 %
- Pérdida de presión mínima en comparación con otros elementos primarios de caudal (approx. < 1 %)
