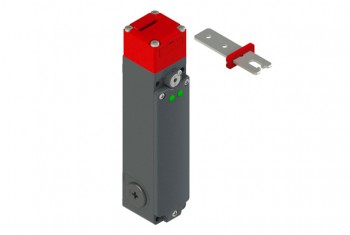

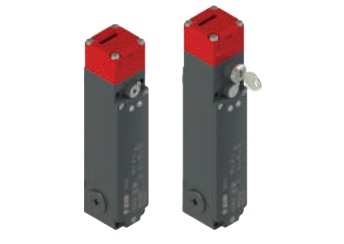

Los interruptores de seguridad PIZZATO serie FG están diseñados para proteger al operario en aplicaciones donde el riesgo persiste incluso después del paro de la máquina. Gracias a su sistema de enclavamiento mecánico robusto, combinan seguridad avanzada, durabilidad y múltiples opciones de configuración. Ideales para zonas con movimiento residual o temperaturas extremas, estos dispositivos ofrecen un nivel de protección superior con funcionalidades como desbloqueo por llave, actuadores de alta resistencia y señalización LED integrada.
Características principales
| Característica | Descripción |
|---|---|
| Fuerza de retención | Hasta 3000 N (FTEST), enclavamiento resistente a manipulaciones |
| Tipo de funcionamiento | Con electroimán activado o desactivado (según versión) |
| Actuador | Acero inoxidable, con gran rango de tolerancia en el cabezal (0,5 a 5 mm) |
| Configuraciones del cabezal | Orientable en 32 posiciones distintas sin desmontaje |
| Entradas de cable | Tres entradas M20 orientadas en diferentes direcciones |
| LED de señalización | Tipos A, B y C (verde, rojo, doble), según versión |
| Dispositivos de desbloqueo | Llave, pulsador de emergencia, desenclavamiento auxiliar con sello |
| Montaje seguro | Tornillos de seguridad unidireccionales según EN ISO 14119 |
| Diseño robusto | Carcasa metálica recubierta en polvo; IP67 para entornos industriales |
| Marcado permanente | Grabado láser indeleble (sin etiquetas) |
| Rango térmico | Versiones especiales hasta -40 °C y +60 °C |
| Bloque de contactos | 30 versiones posibles con 4 contactos y doble interrupción |
Ventajas
-
Alta seguridad mecánica: fuerza de retención de 3000 N y bloqueo fiable.
-
Versatilidad total: cabezales orientables, actuadores intercambiables, múltiples desbloqueos.
-
Protección en condiciones extremas: temperatura, humedad, polvo, agua.
-
Desbloqueo de emergencia: desde el interior de la máquina incluso sin alimentación.
-
Instalación flexible: múltiples entradas de cable y señalización visual LED.
-
Normativa cumplida: cumple con ISO 14119, EN ISO 13849-1, SIL 3 según EN IEC 62061.
Características técnicas
| Especificación | Valor |
|---|---|
| Tipo de dispositivo | Interruptor de seguridad con enclavamiento |
| Funcionamiento del actuador | Separado, con bloqueo mecánico por electroimán |
| Fuerza de retención | Hasta 3000 N |
| Contactos eléctricos | Hasta 4 contactos (varias configuraciones NO/NC) |
| Entradas de cable | 3 entradas M20x1.5 roscadas |
| Protección | IP67 según EN 60529 |
| Temperatura de uso | -40 °C a +60 °C (en versiones especiales) |
| Material | Carcasa y cabezal metálicos con recubrimiento en polvo |
| Certificaciones | ISO 14119, EN ISO 13849-1 (PL e), EN IEC 62061 (SIL 3) |
| Montaje | Con tornillos de seguridad y actuadores fijados según norma |
Aplicaciones más comunes
-
Máquinas con inercia de componentes (sierra, poleas, prensas).
-
Entornos industriales con temperaturas extremas o alta humedad.
-
Puertas de resguardo que requieren desbloqueo selectivo o supervisado.
-
Instalaciones que exigen señalización visual remota del estado del interruptor.
-
Equipos donde el operador puede estar físicamente dentro de la zona peligrosa.

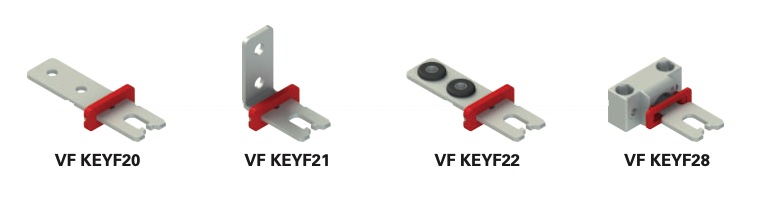

Actuadores disponibles (llaves) con fuerza de retención de 2800N y mucho más rango de movimiento, pudiendo oscilar a lo largo de la dirección de inserción hasta 4,5mm.
Cabezal y principio de funcionamiento. El cabezal es orientable, no son extraíbles. Dispone de opción para desenclavamiento por llave y pulsador de desbloqueo de emergencia.

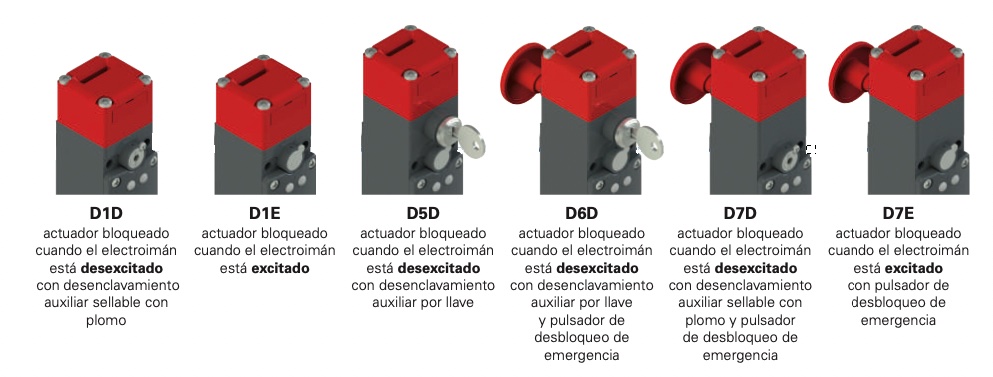

La serie FG de PIZZATO ofrece distintos tipos de cabezal que determinan cómo se comporta el actuador según el estado del electroimán, así como las opciones de desbloqueo manual:
| Código de cabezal | Estado del electroimán | Desenclavamiento auxiliar | Extras incluidos |
|---|---|---|---|
| D1D | Actuador bloqueado cuando el electroimán está desexcitado | ✔ Sellable con plomo | — |
| D1E | Actuador bloqueado cuando el electroimán está excitado | — | — |
| D5D | Actuador bloqueado cuando el electroimán está desexcitado | ✔ Por llave | — |
| D6D | Actuador bloqueado cuando el electroimán está desexcitado | ✔ Por llave | ✔ Pulsador de desbloqueo de emergencia |
| D7D | Actuador bloqueado cuando el electroimán está desexcitado | ✔ Sellable con plomo | ✔ Pulsador de desbloqueo de emergencia |
| D7E | Actuador bloqueado cuando el electroimán está excitado | — | ✔ Pulsador de desbloqueo de emergencia |
Estas variantes permiten adaptar el interruptor PIZZATO FG a distintos niveles de seguridad, accesibilidad y control según el entorno industrial y la normativa aplicable.

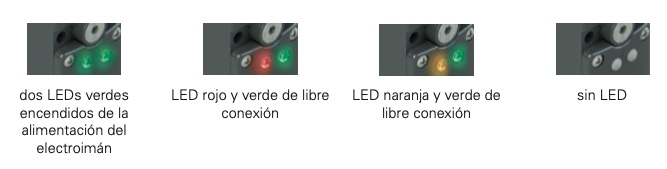

LEDs de iluminación
Algunas diferencias entre la serie FG y FS
| FG | FS | |
| Carcasa | Metal | Tecnopolímero |
| Fuerza de retención | 2800N | 1100N |
| Nº Actuadores disponibles | 4 de acero | 6 de acero |
| Nº Bloques contacto | 30 | 6 |
| Tensiones de alimentación | 24V AC/DC; 120V AC/DC; 230V AC; 12V DC | 24V AC/DC; 120V AC/DC; 230V AC |
| LEDs indicativos | Sí | No |
| Cabezal orientable | Sí | No |
| Desenclavamiento con llave | Si | Si |
| Pulsador desbloqueo SOS | Sí | No |
| Conexión a módulos de seguridad para PL | Sí | No |
