FD desenclavamiento llave. Interruptores con bloqueo robusto que permiten extraer el actuador del cabezal tras haber girado la llave 180°. Durante el giro de la llave en la cerradura, se conmutan los contactos eléctricos y el actuador solo se habilita cuando los contactos NC están abiertos positivamente. Los contactos accionados por la cerradura solo vuelven a su posición inicial cuando se inserta el actuador y la cerradura se encuentra en la posición de bloqueo. Cuando la cerradura está desbloqueada y el actuador extraído (estado C), es imposible girar la llave.

simbolo enclavamientoEstos interruptores son considerados enclavamientos con bloqueo según ISO 14119 y en el marcado del producto incluyen el símbolo →



  • Carcasa de metal o de tecnopolímero, una entrada de cable
  • Grado de protección IP67
  • 9 bloques de contactos disponibles
  • 6 actuadores de acero inoxidable disponibles
  • Versiones con conector M12 montado
  • Versiones con contactos de plata con revestimiento de oro
  • Fuerza de retención del actuador bloqueado 1000 N
  • Fuerza de retención del actuador desbloqueado 30N, evitando que se abran debido a vibraciones o ráfagas de viento indeseadas
  • Desbloqueo del actuador por llave



Actuadores

FD con retardo mecanico manual PIZZATO actuadores

Funcionamiento

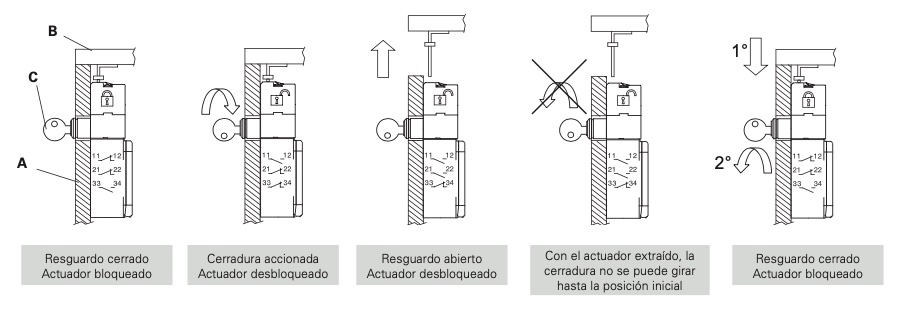

El interruptor está fijado en el cuerpo de la máquina (A) mientras que el actuador de acero inoxidable está fijado en el resguardo (B). Una vez instalado, el interruptor mantendrá el actuador fijo en su lugar. Para poder extraer el actuador, se debe desbloquear la cerradura girando la llave (C). Con el actuador extraído, la llave no se puede poner en la posición inicial. En el ejemplo se muestra cómo los contactos son conmutados por la cerradura y cómo son conmutados por el actuador, y también cómo es posible instalar el interruptor en el interior de la máquina dejando sólo la cerradura de desbloqueo visible desde el exterior.

FD desenclavamiento llave funcionamiento
