EX-Z Sensor Ultraminiatura PANASONIC SUNX. Serie EX-Z.
El sensor de barrera más pequeño!
EX-Z11
- Rango de detección: 50mm
- Repetitividad: 0,02mm
- Mín. objeto detectable: Objeto opaco de Ø 0,3mm
EX-Z12
- Rango de detección: 200mm
- Repetitividad: 0,03mm
- Mín. objeto detectable: Objeto opaco de Ø 0,5mm
EX-Z13
- Rango de detección: 500mm
- Repetitividad: 0,05mm
- Mín. objeto detectable: Objeto opaco de Ø 1,0mm
La relación unidad/volumen se reduce en un 50%*

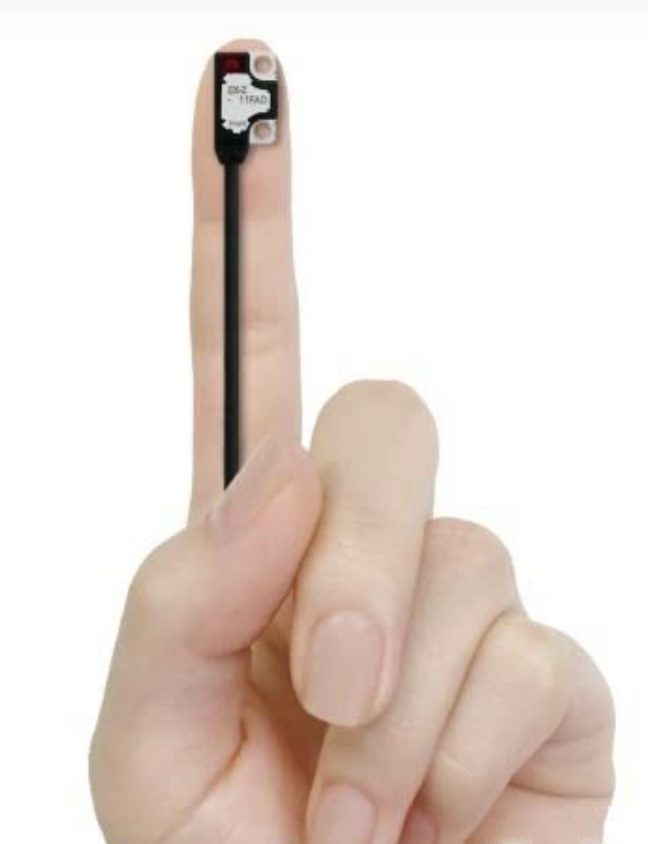

Es el sensor más estrecho del mercado** con tan solo 3mm de grosor. Estas reducidas dimensiones se alcanzan gracias a la nueva tecnología de ensamblado de semiconductores que no utiliza la soldadura por bonding.
Su reducido tamaño permite montar el sensor en espacios muy pequeños donde anteriormente sólo se podría instalar un sensor de fibra óptica estándar. El amplificador incorporado también reduce el espacio de montaje necesario.
* Comparados con la serie EX-10
** Estudio realizado por nuestra empresa en junio de 2015 sobre sensores fotoeléctricos con amplificador incorporado.
Capacidad de detección de objetos muy pequeños
Puede detectar objetos de tan solo 0,3mm de diámetro sin focalizador de haz (EX-Z11)
El focalizador ya está incorporado en la parte frontal del sensor. El sensor puede detectar un objeto de Ø 0,3mm (capacidad de detección del objeto más pequeño del mercado) sin necesidad de utilizar un focalizador de haz externo.
* Estudio realizado por nuestra empresa en junio de 2015 sobre sensores fotoeléctricos con amplificador incorporado.
Detección de objetos de tan solo Ø 1,0mm a larga distancia (EX-Z13)
Los LEDs rojos de 4 elementos de alta luminosidad, emiten una luz estable muy potente durante un largo periodo de tiempo. A pesar de su tamaño extremadamente reducido, tanto los modelos de detección frontal como lateral pueden detectar objetos de 1mm de diámetro a una distancia de 500mm. La posición de detección se puede comprobar fácilmente gracias a la buena visibilidad del haz.
Diseño compacto y ligero
Cable que se soporta todo tipo de flexiones, disponible para todos los modelos
En todos los modelos está disponible un cable con flexibilidad mejorada. Permite seleccionar el modelo más apropiado para la aplicación concreta.
Los hilos conductores del modelo estándar tienen el mismo diámetro que los modelos anteriores, pero con un diámetro exterior de 2,0mm y más delgado que los cables de la serie EX-10. Esto facilita la rotación del cable y su aplicación en sistemas robotizados.
Estructura de protección IP67
Los sensores están provistos de una estructura con protección IP67 que permite su uso en líneas de proceso donde se utilice agua.
Disponibles tornillos y soportes de montaje de acero inoxidable.
Nota: Si se producen salpicaduras de agua sobre el sensor durante la detección, puede que el sensor detecte agua en lugar del objeto a detectar.

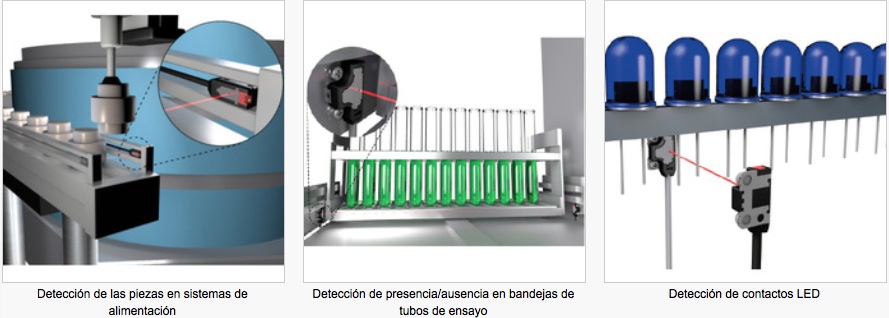

Aplicaciones
Tabla de referencias
| EX-Z11A | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 50mm, detección lateral, operación con luz, NPN, cable 2m, dimensiones 6.5 x 12 x 5.5 |
| EX-Z11A-P | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 50mm, detección lateral, operación con luz, PNP, cable 2m, dimensiones 6.5 x 12 x 5.5 |
| EX-Z11A-P-R | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 50mm, detección lateral, operación con luz, PNP, cable 2m alta flexibilidad, dimensiones 6.5 x 12 x 5.5 |
| EX-Z11A-R | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 50mm, detección lateral, operación con luz, NPN, cable 2m alta flexibilidad, dimensiones 6.5 x 12 x 5.5 |
| EX-Z11B | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 50mm, detección lateral, operación en oscuridad, NPN, cable 2m, dimensiones 6.5 x 12 x 5.5 |
| EX-Z11B-P | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 50mm, detección lateral, operación en oscuridad, PNP, cable 2m, dimensiones 6.5 x 12 x 5.5 |
| EX-Z11B-P-R | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 50mm, detección lateral, operación en oscuridad, PNP, cable 2m alta flexibilidad, dimensiones 6.5 x 12 x 5.5 |
| EX-Z11B-R | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 50mm, detección lateral, operación en oscuridad, NPN, cable 2m alta flexibilidad, dimensiones 6.5 x 12 x 5.5 |
| EX-Z11FA | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 50mm, detección frontal, operación con luz, NPN, cable 2m, dimensiones 8 x 12 x 3 mm. |
| EX-Z11FA-P | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 50mm, detección frontal, operación con luz, PNP, cable 2m, dimensiones 8 x 12 x 3 mm. |
| EX-Z11FA-P-R | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 50mm, detección frontal, operación con luz, PNP, cable 2m alta flexibilidad, dimensiones 8 x 12 x 3 mm. |
| EX-Z11FA-R | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 50mm, detección frontal, operación con luz, NPN, cable 2m alta flexibilidad, dimensiones 8 x 12 x 3 mm. |
| EX-Z11FB | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 50mm, detección frontal, operación en oscuridad, NPN, cable 2m, dimensiones 8 x 12 x 3 mm. |
| EX-Z11FB-P | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 50mm, detección frontal, operación en oscuridad, PNP, cable 2m, dimensiones 8 x 12 x 3 mm. |
| EX-Z11FB-P-R | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 50mm, detección frontal, operación en oscuridad, PNP, cable 2m alta flexibilidad, dimensiones 8 x 12 x 3 mm. |
| EX-Z11FB-R | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 50mm, detección frontal, operación en oscuridad, NPN, cable 2m alta flexibilidad, dimensiones 8 x 12 x 3 mm. |
| EX-Z12A | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 200mm, detección lateral, operación con luz, NPN, cable 2m, dimensiones 6.5 x 12 x 5.5 |
| EX-Z12A-P | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 200mm, detección lateral, operación con luz, PNP, cable 2m, dimensiones 6.5 x 12 x 5.5 |
| EX-Z12A-P-R | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 200mm, detección lateral, operación con luz, PNP, cable 2m alta flexibilidad, dimensiones 6.5 x 12 x 5.5 |
| EX-Z12A-R | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 200mm, detección lateral, operación con luz, NPN, cable 2m alta flexibilidad, dimensiones 6.5 x 12 x 5.5 |
| EX-Z12B | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 200mm, detección lateral, operación en oscuridad, NPN, cable 2m, dimensiones 6.5 x 12 x 5.5 |
| EX-Z12B-P | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 200mm, detección lateral, operación en oscuridad, PNP, cable 2m, dimensiones 6.5 x 12 x 5.5 |
| EX-Z12B-P-R | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 200mm, detección lateral, operación en oscuridad, PNP, cable 2m alta flexibilidad, dimensiones 6.5 x 12 x 5.5 |
| EX-Z12B-R | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 200mm, detección lateral, operación en oscuridad, NPN, cable 2m alta flexibilidad, dimensiones 6.5 x 12 x 5.5 |
| EX-Z12FA | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 200mm, detección frontal, operación con luz, NPN, cable 2m, dimensiones 8 x 12 x 3 mm. |
| EX-Z12FA-P | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 200mm, detección frontal, operación con luz, PNP, cable 2m, dimensiones 8 x 12 x 3 mm. |
| EX-Z12FA-P-R | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 200mm, detección frontal, operación con luz, PNP, cable 2m alta flexibilidad, dimensiones 8 x 12 x 3 mm. |
| EX-Z12FA-R | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 200mm, detección frontal, operación con luz, NPN, cable 2m alta flexibilidad, dimensiones 8 x 12 x 3 mm. |
| EX-Z12FB | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 200mm, detección frontal, operación en oscuridad, NPN, cable 2m, dimensiones 8 x 12 x 3 mm. |
| EX-Z12FB-P | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 200mm, detección frontal, operación en oscuridad, PNP, cable 2m, dimensiones 8 x 12 x 3 mm. |
| EX-Z12FB-P-R | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 200mm, detección frontal, operación en oscuridad, PNP, cable 2m alta flexibilidad, dimensiones 8 x 12 x 3 mm. |
| EX-Z12FB-R | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 200mm, detección frontal, operación en oscuridad, NPN, cable 2m alta flexibilidad, dimensiones 8 x 12 x 3 mm. |
| EX-Z13A | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 500mm, detección lateral, operación con luz, NPN, cable 2m, dimensiones 6.5 x 12 x 5.5 |
| EX-Z13A-P | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 500mm, detección lateral, operación con luz, PNP, cable 2m, dimensiones 6.5 x 12 x 5.5 |
| EX-Z13A-P-R | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 500mm, detección lateral, operación con luz, PNP, cable 2m alta flexibilidad, dimensiones 6.5 x 12 x 5.5 |
| EX-Z13A-R | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 500mm, detección lateral, operación con luz, NPN, cable 2m alta flexibilidad, dimensiones 6.5 x 12 x 5.5 |
| EX-Z13B | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 500mm, detección lateral, operación en oscuridad, NPN, cable 2m, dimensiones 6.5 x 12 x 5.5 |
| EX-Z13B-P | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 500mm, detección lateral, operación en oscuridad, PNP, cable 2m, dimensiones 6.5 x 12 x 5.5 |
| EX-Z13B-P-R | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 500mm, detección lateral, operación en oscuridad, PNP, cable 2m alta flexibilidad, dimensiones 6.5 x 12 x 5.5 |
| EX-Z13B-R | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 500mm, detección lateral, operación en oscuridad, NPN, cable 2m alta flexibilidad, dimensiones 6.5 x 12 x 5.5 |
| EX-Z13FA | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 500mm, detección frontal, operación con luz, NPN, cable 2m, dimensiones 8 x 12 x 3 mm. |
| EX-Z13FA-P | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 500mm, detección frontal, operación con luz, PNP, cable 2m, dimensiones 8 x 12 x 3 mm. |
| EX-Z13FA-P-R | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 500mm, detección frontal, operación con luz, PNP, cable 2m alta flexibilidad, dimensiones 8 x 12 x 3 mm. |
| EX-Z13FA-R | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 500mm, detección frontal, operación con luz, NPN, cable 2m alta flexibilidad, dimensiones 8 x 12 x 3 mm. |
| EX-Z13FB | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 500mm, detección frontal, operación en oscuridad, NPN, cable 2m, dimensiones 8 x 12 x 3 mm. |
| EX-Z13FB-P | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 500mm, detección frontal, operación en oscuridad, PNP, cable 2m, dimensiones 8 x 12 x 3 mm. |
| EX-Z13FB-P-R | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 500mm, detección frontal, operación en oscuridad, PNP, cable 2m alta flexibilidad, dimensiones 8 x 12 x 3 mm. |
| EX-Z13FB-R | Sensor fotoeléctrico ultra miniatura y ultra compacto. Barrera, alcance 500mm, detección frontal, operación en oscuridad, NPN, cable 2m alta flexibilidad, dimensiones 8 x 12 x 3 mm. |

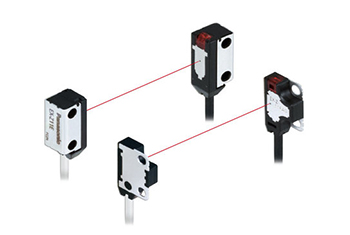

Montaje
