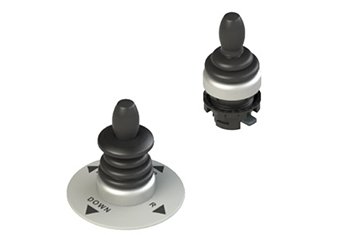

E2 MA Joystick

Joystick EROUND line de Pizzato.

El joystick perteneciente a la serie E2 MA, es un nuevo producto creado por Pizzato Elettrica, parte de la línea de control y dispositivos de señalización EROUND.

• Grado de protección IP67 e IP69K
• 2 posibles alturas: estándar (55mm) y reducida (45mm)
• Versión con bloqueo central
• Versión con spring-return o actuación mantenida
• Dos-pasos de actuación

A diferencia de otros productos en el mercado, lo más innovador del joystick E2 MA, es la combinación de un único dispositivo para todas las características que normalmente se encuentran en varios productos.

El joystick esta disponible en dos diferentes tamaños, el tamaño estándar (55mm) y el tamaño reducido (45mm), el joystick también puede estar equipado con un bloqueo central, para prevenir así cualquier actuación involuntaria.

En esta nueva versión, la palanca permanece fija en la posición central y tras haber sido desbloqueada, puede ser dirigida en varias direcciones.

Esta solución evita cualquier movimiento no deseado.

Están disponibles  las versiones de 2 o 4 direcciones. Cada dirección puede tener un accionamiento mantenido, esto se da cuando la palanca permanece en una posición inclinada, o con una reacción de rebote, esto es cuando la palanca vuelve de manera automática a la posición central.

La cubierta elástica del joystick está creada con una única pieza sin costura, rodeando completamente la palanca sin la mínima apertura o unión.  Esta patentada solución es única.  El joystick ha pasado correctamente los test IP67 y IP69K.

El joystick esta diseñado para ser montado en un adaptador de montaje de cuatro ranuras.  Bloques de contacto individuales o dobles, también en dos niveles, pueden ser usados.

El usuario puede instalar libremente los bloques de contactos  estándar, en la configuración deseada.

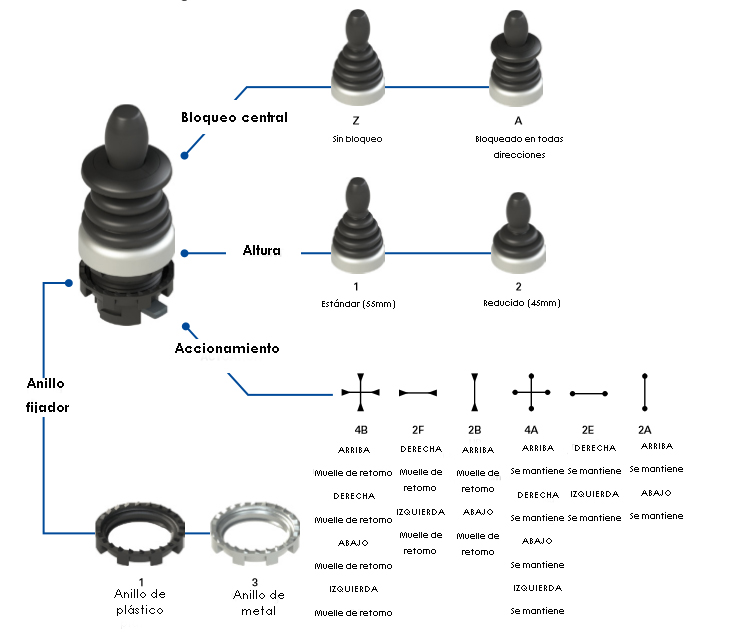

Diagrama de selección:

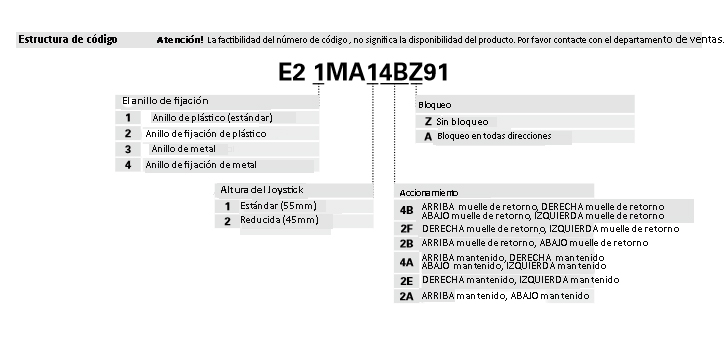

Referencias para el pedido:
