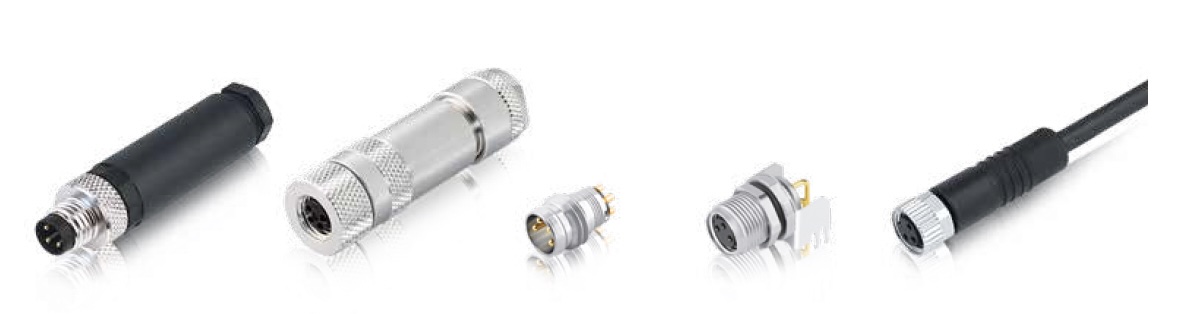

El conector sensor M8 IP67 Binder está diseñado para la conexión de sensores, actuadores y equipos de automatización industrial. La familia incluye conectores macho, hembra, rectos, acodados, de panel y versiones apantalladas con 3, 4, 5, 6 y 8 pines, conforme a la norma DIN EN 61076-2-104 y con protección IP67 según la versión.
Descripción técnica
El conector sensor M8 IP67 Binder pertenece a las series 768 y 718, desarrolladas para aplicaciones de automatización industrial. La gama ofrece versiones para montaje en campo, panel y PCB, con terminaciones mediante soldadura, tornillo, IDC, soldadura por inmersión, cables premontados o Ethernet/PROFINET. También dispone de modelos apantallados con muelle iris o anillo de pantalla de 360° para mejorar la compatibilidad electromagnética (EMC).
Conector sensor M8 IP67: características principales
- Rosca M8 x 1 conforme a DIN EN 61076-2-104.
- Protección IP67 en la serie 768 (IP65 en determinadas versiones snap-in de la serie 718).
- Versiones macho y hembra.
- Conectores rectos y acodados.
- Modelos para cable, panel y PCB.
- Versiones apantalladas EMC.
- Contactos dorados.
- Hasta 4 A según configuración.
- Disponibles con 3, 4, 5, 6 y 8 pines.
- Versiones Ethernet/PROFINET.
Tabla de referencias del conector sensor M8 IP67 3-8 pines
| Referencia | Serie | Tipo | Pines | Conexión | Apantallado | Diferencia principal |
|---|---|---|---|---|---|---|
| 99 3379 00 03 | 768 | Macho recto cable | 3 | Soldadura | No | Cable Ø 3,5-5 mm |
| 99 3383 00 04 | 768 | Macho recto cable | 4 | Soldadura | No | Cable Ø 3,5-5 mm |
| 99 3379 100 03 | 768 | Macho recto cable | 3 | Tornillo | No | Montaje sin soldadura |
| 99 3383 100 04 | 768 | Macho recto cable | 4 | Tornillo | No | Montaje sin soldadura |
| 99 3379 500 03 / 550 03 | 768 | Macho recto cable | 3 | IDC | No | Sección de conductor 0,08-0,5 mm² |
| 99 3383 500 04 / 550 04 | 768 | Macho recto cable | 4 | IDC | No | Sección de conductor 0,08-0,5 mm² |
| 99 3361 xx 03 / 99 3363 xx 04 | 768 | Macho recto cable | 3 / 4 | Soldadura o tornillo | Sí | Versiones apantalladas (iris o anillo 360°) |
| 99 3385 00 03 / 99 3387 00 04 | 768 | Macho acodado | 3 / 4 | Soldadura | No | Salida a 90° |
| 99 3379 110 03 / 99 3383 110 04 | 768 | Macho acodado | 3 / 4 | Tornillo | No | Salida a 90° |
| 99 3365 00 03 / 99 3367 00 04 | 768 | Macho acodado | 3 / 4 | Soldadura | Sí | Acodado apantallado |
| 99 3400 xx 03 / 99 3376 xx 04 | 768 | Hembra recta cable | 3 / 4 | Soldadura, tornillo o IDC | Opcional | Versiones estándar |
| 99 3360 xx 03 / 99 3362 xx 04 | 768 | Hembra recta cable | 3 / 4 | Soldadura o tornillo | Sí | Iris o anillo 360° |
| 99 3402 00 03 / 99 3378 00 04 | 768 | Hembra acodada | 3 / 4 | Soldadura | No | Salida a 90° |
| 99 3400 110 03 / 99 3376 110 04 | 768 | Hembra acodada | 3 / 4 | Tornillo | No | Salida a 90° |
| 99 3364 00 03 / 99 3366 00 04 | 768 | Hembra acodada | 3 / 4 | Soldadura | Sí | Acodada apantallada |
| 09…, 86…, 76… | 768 / 718 | Conector de panel | 3-8 | Soldadura, PCB o cables | Según versión | Receptáculos para panel y PCB |
| 70 3420 / 70 3421 | 768 / 718 | Panel Ethernet | 4 | Ethernet | No | Cable Ethernet PROFINET |
| 79 xxxx | 718 | Sobremoldeado | 3-6 | Cable PVC o PUR | No | Snap-In premontado |
FAQS
¿Qué diferencia hay entre Ethernet y PROFINET?
Ethernet es el estándar de comunicación utilizado para conectar equipos mediante una red. PROFINET es un protocolo de comunicación industrial que funciona sobre Ethernet y está diseñado para automatización, permitiendo el intercambio de datos en tiempo real entre PLC, sensores, actuadores y otros dispositivos. En otras palabras, PROFINET utiliza la red Ethernet como medio físico, pero añade funciones específicas para aplicaciones industriales.
¿Cuándo debo elegir un conector apantallado?
Los conectores apantallados son recomendables cuando el cable pasa cerca de variadores de frecuencia, servomotores, motores o líneas de potencia. El apantallamiento ayuda a reducir las interferencias electromagnéticas y mejora la fiabilidad de la comunicación y de las señales de los sensores.
¿Qué diferencia hay entre un conector para cable y un conector de panel?
Un conector para cable se monta directamente sobre el cable del sensor o de la máquina. Un conector de panel se instala en la carcasa de un equipo, cuadro eléctrico o máquina, creando un punto de conexión fijo y protegido para el cableado.
