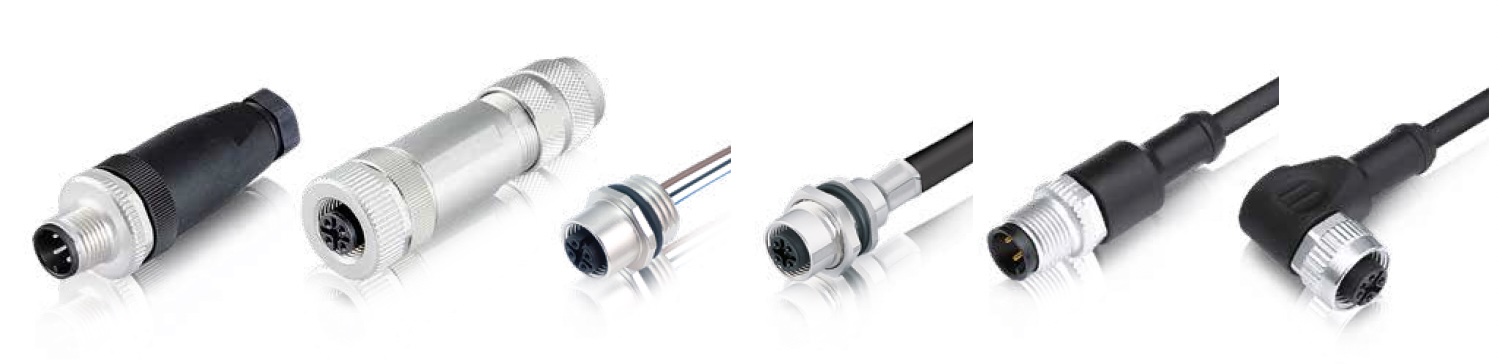

Conector sensor M12 IP67 con codificación A

Los conectores de sensor M12 IP67 con codificación A Binder de las series 713 y 763 están diseñados para la conexión de sensores, actuadores y equipos de automatización industrial. Disponibles con 3, 4, 5, 8 y 12 pines, ofrecen distintas opciones de montaje y conexión para adaptarse a múltiples aplicaciones industriales donde se requiere una conexión fiable y protegida.

Los conectores de sensor M12 IP67 con codificación A de Binder, pertenecientes a las series 713 y 763, están desarrollados para aplicaciones de automatización industrial que requieren conexiones circulares robustas y estancas. La gama incluye versiones para montaje en cable, conectores de brida y cables sobremoldeados, con diferentes tecnologías de terminación como soldadura, soldadura por inmersión y cable trenzado. Su grado de protección IP67 permite su utilización en entornos industriales exigentes.

Conectores de sensor M12 IP67 con codificación A

Los conectores M12 con codificación A constituyen uno de los estándares más utilizados en automatización industrial para la conexión de sensores y actuadores. Las series Binder 713 y 763 ofrecen una amplia variedad de configuraciones que facilitan la integración en maquinaria, instalaciones industriales y sistemas de control.

Características técnicas

Rosca estándar M12 con codificación A.
Series Binder 713 y 763.
Versiones de 3, 4, 5, 8 y 12 contactos.
Corriente nominal de hasta 4 A.
Tensión nominal de hasta 250 V.
Protección IP67.
Disponibles en versiones para cable, sobremoldeadas y de brida.
Diferentes opciones de terminación: soldadura, soldadura por inmersión y cable trenzado.

Tabla de referencias

Referencia.	Pines	Macho/Hembra	Forma	salida cable.	serie	certificado RU
99 0429 43 04	4	Macho	Recto / tornillo	4–6 mm	713	Sí
99 0429 57 04	4	Macho	Recto / tornillo	6–8 mm	713	Sí
99 0437 43 05	5	Macho	Recto / tornillo	4–6 mm	713	Sí
99 0437 57 05	5	Macho	Recto / tornillo	6–8 mm	713	Sí
99 0429 07 04	3	Macho	Recto / tornillo	4–6 mm	713	Sí
99 0429 158 04	3	Macho	Recto / tornillo	6–8 mm	713	Sí
99 0429 314 04	3	Macho	Recto / tornillo	2,5–3,5 mm	713	Sí
99 0429 14 04	4	Macho	Recto / tornillo	4–6 mm	713	Sí
99 0429 12 04	4	Macho	Recto / tornillo	6–8 mm	713	Sí
99 0437 14 05	5	Macho	Recto / tornillo	4–6 mm	713	Sí
99 0437 12 05	5	Macho	Recto / tornillo	6–8 mm	713	Sí
99 0487 12 08	8	Macho	Recto / tornillo	6–8 mm	713	Sí
99 0487 29 08	8	Macho	Recto / tornillo	8–10 mm	713	Sí
99 0491 12 12	12	Macho	Recto / tornillo	6–8 mm	713	Sí
99 0429 82 04	4	Macho	Recto / inoxidable / tornillo	4–6 mm	713	Sí
99 0429 282 04	4	Macho	Recto / inoxidable / tornillo	6–8 mm	713	Sí
99 0437 82 05	5	Macho	Recto / inoxidable / tornillo	4–6 mm	713	Sí
99 0437 282 05	5	Macho	Recto / inoxidable / tornillo	6–8 mm	713	Sí
99 0487 282 08	8	Macho	Recto / inoxidable / tornillo	6–8 mm	713	Sí
99 0429 684 04	4	Macho	Recto / outdoor / tornillo		713	Sí
99 0437 684 05	5	Macho	Recto / outdoor / tornillo	4–6,5 mm	713	Sí
99 0429 287 04	4				713	Sí
99 0437 287 05	5			2,1–3 mm	713	Sí
99 0487 287 08	8			4–5 mm	713	Sí
99 0429 186 04	4	Macho	Dúo, recto		713	Sí
99 0437 186 05	5	Macho	Dúo, recto	2,1–3 mm	713	Sí
99 0487 186 08	8	Macho	Dúo, recto	4–5 mm	713	Sí
99 0429 142 04	4	Macho	Dúo, recto		713	Sí
99 0437 142 05	5	Macho	Dúo, recto	4–5 mm	713	Sí
99 1437 914 05	5	Macho	Recto / apantallable / tornillo		713	Sí
99 1487 914 08	8	Macho	Recto / apantallable / tornillo	8–10 mm	713	Sí
99 1491 914 12	12	Macho	Recto / apantallable / tornillo	8–10 mm	713	Sí
99 1429 814 04	4	Macho	Recto / apantallable / tornillo	4–6 mm	713	Sí
99 1429 812 04	4	Macho	Recto / apantallable / tornillo	6–8 mm	713	Sí
99 1437 814 05	5	Macho	Recto / apantallable / tornillo	4–6 mm	713	Sí
99 1437 812 05	5	Macho	Recto / apantallable / tornillo	6–8 mm	713	Sí
99 1487 814 08	8	Macho	Recto / apantallable / tornillo	4–6 mm	713	Sí
99 1487 812 08	8	Macho	Recto / apantallable / tornillo	6–8 mm	713	Sí
99 1491 812 12	12	Macho	Recto / apantallable / tornillo	6–8 mm	713	Sí
99 1431 814 04	4	Macho	Recto / apantallable / tornillo	5–8 mm	713	Sí
99 1439 814 05	5	Macho	Recto / apantallable / tornillo	5–8 mm	713	Sí
99 1489 814 08	8	Macho	Recto / apantallable / tornillo	5–8 mm	713	Sí
99 1489 812 08	8	Macho	Recto / apantallable / tornillo	8–9 mm	713	Sí
99 1429 991 04	4	Macho	Recto / inoxidable / apantallable / tornillo	3–5,5 mm	713	Sí
99 1429 992 04	4	Macho	Recto / inoxidable / apantallable / tornillo	5,5–8,6 mm	713	Sí
99 1437 991 05	5	Macho	Recto / inoxidable / apantallable / tornillo	3–5,5 mm	713	Sí
99 1437 992 05	5	Macho	Recto / inoxidable / apantallable / tornillo	5,5–8,6 mm	713	Sí
99 1487 992 08	8	Macho	Recto / inoxidable / apantallable / tornillo	5,5–8,6 mm	713	Sí
99 0525 14 04	4	Macho	Recto / muelle	4–6 mm	713	Sí
99 0525 12 04	4	Macho	Recto / muelle	6–8 mm	713	Sí
99 0537 14 05	5	Macho	Recto / muelle	4–6 mm	713	Sí
99 0537 12 05	5	Macho	Recto / muelle	6–8 mm	713	Sí
99 1525 814 04	4	Macho	Recto / muelle	4–6 mm	713	Sí
99 1525 812 04	4	Macho	Recto / muelle	6–8 mm	713	Sí
99 1537 814 05	5	Macho	Recto / muelle	4–6 mm	713	Sí
99 1537 812 05	5	Macho	Recto / muelle	6–8 mm	713	Sí
99 1527 814 04	4				713	Sí
99 1539 814 05	5			5–8 mm	713	Sí
99 0527 14 04	4	Macho	Recto / IDC	3,5–6 mm	713	Sí
99 0527 12 04	4	Macho	Recto / IDC	4–8 mm	713	Sí
99 1433 814 04	4	Macho	Recto / apantallable / crimp	5–8 mm	713	Sí
99 0529 14 04	4	Macho	Recto / crimp	4–6 mm	713	Sí
99 0529 12 04	4	Macho	Recto / crimp	6–8 mm	713	Sí
99 0429 19 04	4	Macho	Recto / tornillo		713	Sí
99 0437 19 05	5	Macho	Recto / tornillo	8–10 mm	713	Sí
99 0429 44 04	4	Macho	Acodado 90°	4–6 mm	713	Sí
99 0429 69 04	4	Macho	Acodado 90°	6–8 mm	713	Sí
99 0437 44 05	5	Macho	Acodado 90°	4–6 mm	713	Sí
99 0437 69 05	5	Macho	Acodado 90°	6–8 mm	713	Sí
99 0429 92 04	4			4–6 mm	713	Sí
99 0429 292 04	4			6–8 mm	713	Sí
99 0437 92 05	5			4–6 mm	713	Sí
99 0437 292 05	5			6–8 mm	713	Sí
99 0429 27 04	3	Macho	Acodado 90° / tornillo	4–6 mm	713	Sí
99 0429 161 04	3	Macho	Acodado 90° / tornillo	6–8 mm	713	Sí
99 0429 324 04	3	Macho	Acodado 90° / tornillo	2,5–3,5 mm	713	Sí
99 0429 24 04	4	Macho	Acodado 90° / tornillo	4–6 mm	713	Sí
99 0429 52 04	4	Macho	Acodado 90° / tornillo	6–8 mm	713	Sí
99 0437 24 05	5	Macho	Acodado 90° / tornillo	4–6 mm	713	Sí
99 0437 52 05	5	Macho	Acodado 90° / tornillo	6–8 mm	713	Sí
99 0487 52 08	8	Macho	Acodado 90° / tornillo	6–8 mm	713	Sí
99 0491 52 12	12	Macho	Acodado 90° / tornillo	6–8 mm	713	Sí
99 0429 162 04	4	Macho	Acodado 90° / tornillo		713	Sí
99 0437 162 05	5	Macho	Acodado 90° / tornillo	4–5 mm	713	Sí
99 0429 286 04	4	Macho	Acodado 90° / tornillo		713	Sí
99 0437 286 05	5	Macho	Acodado 90° / tornillo	4–5 mm	713	Sí
99 1431 824 04	4	Macho	Acodado 90° / apantallable / tornillo		713	Sí
99 1439 824 05	5	Macho	Acodado 90° / apantallable / tornillo	5–8 mm	713	Sí
99 1489 824 08	8	Macho	Acodado 90° / apantallable / tornillo	5–8 mm	713	Sí
99 1429 824 04	4	Macho	Acodado 90° / apantallable / tornillo	4–6 mm	713	Sí
99 1429 822 04	4	Macho	Acodado 90° / apantallable / tornillo	6–8 mm	713	Sí
99 1437 824 05	5	Macho	Acodado 90° / apantallable / tornillo	4–6 mm	713	Sí
99 1437 822 05	5	Macho	Acodado 90° / apantallable / tornillo	6–8 mm	713	Sí
99 1487 822 08	8	Macho	Acodado 90° / apantallable / tornillo	6–8 mm	713	Sí
99 1491 822 12	12	Macho	Acodado 90° / apantallable / tornillo	6–8 mm	713	Sí
99 0525 24 04	4	Macho	Acodado 90° / muelle	4–6 mm	713	Sí
99 0525 52 04	4	Macho	Acodado 90° / muelle	6–8 mm	713	Sí
99 0537 24 05	5	Macho	Acodado 90° / muelle	4–6 mm	713	Sí
99 0537 52 05	5	Macho	Acodado 90° / muelle	6–8 mm	713	Sí
99 1525 824 04	4	Macho	Acodado 90° / muelle	4–6 mm	713	Sí
99 1525 822 04	4	Macho	Acodado 90° / muelle	6–8 mm	713	Sí
99 1537 824 05	5	Macho	Acodado 90° / muelle	4–6 mm	713	Sí
99 1537 822 05	5	Macho	Acodado 90° / muelle	6–8 mm	713	Sí
99 1433 824 04	4	Macho	Acodado 90° / apantallable / crimp	5–8 mm	713	Sí
99 0529 24 04	4	Macho	Acodado 90° / crimp	4–6 mm	713	Sí
99 0529 52 04	4	Macho	Acodado 90° / crimp	6–8 mm	713	Sí
99 0429 58 04	4	Macho	Acodado 90° / tornillo		713	Sí
99 0437 58 05	5	Macho	Acodado 90° / tornillo	8–10 mm	713	Sí
99 0430 10 04	4	Macho	Recto / tornillo		713	Sí
99 0430 30 04	4	Macho	Recto / tornillo	4–6 mm	713	Sí
99 0430 57 04	4	Macho	Recto / tornillo	6–8 mm	713	Sí
99 0436 10 05	5	Macho	Recto / tornillo	4–6 mm	713	Sí
99 0436 57 05	5	Macho	Recto / tornillo	6–8 mm	713	Sí
99 0430 07 04	3	Macho	Recto / tornillo	4–6 mm	713	Sí
99 0430 158 04	3	Macho	Recto / tornillo	6–8 mm	713	Sí
99 0430 314 04	3	Macho	Recto / tornillo	2,5–3,5 mm	713	Sí
99 0430 14 04	4	Macho	Recto / tornillo	4–6 mm	713	Sí
99 0430 12 04	4	Macho	Recto / tornillo	6–8 mm	713	Sí
99 0436 14 05	5	Macho	Recto / tornillo	4–6 mm	713	Sí
99 0436 12 05	5	Macho	Recto / tornillo	6–8 mm	713	Sí
99 0486 12 08	8	Macho	Recto / tornillo	6–8 mm	713	Sí
99 0486 29 08	8	Macho	Recto / tornillo	8–10 mm	713	Sí
99 0492 12 12	12	Macho	Recto / tornillo	6–8 mm	713	Sí
99 0430 82 04	4	Macho	Recto / inoxidable / tornillo	4–6 mm	713	Sí
99 0430 282 04	4	Macho	Recto / inoxidable / tornillo	6–8 mm	713	Sí
99 0436 82 05	5	Macho	Recto / inoxidable / tornillo	4–6 mm	713	Sí
99 0436 282 05	5	Macho	Recto / inoxidable / tornillo	6–8 mm	713	Sí
99 0486 282 08	8	Macho	Recto / inoxidable / tornillo	6–8 mm	713	Sí
99 0430 684 04	4	Macho	Recto / outdoor / tornillo		713	Sí
99 0436 684 05	5	Macho	Recto / outdoor / tornillo	4–6,5 mm	713	Sí
99 0430 287 04	4				713	Sí
99 0436 287 05	5			2,1–3 mm	713	Sí
99 0486 287 08	8			4–5 mm	713	Sí
99 0430 186 04	4	Macho	Recto		713	Sí
99 0436 186 05	5	Macho	Recto	2,1–3 mm	713	Sí
99 0486 186 08	8	Macho	Recto	4–5 mm	713	Sí
99 0430 142 04	4	Macho	Dúo, recto / tornillo		713	Sí
99 0436 142 05	5	Macho	Dúo, recto / tornillo	4–5 mm	713	Sí
99 1436 914 05	5	Macho	Recto / apantallable / tornillo		713	Sí
99 1486 914 08	8	Macho	Recto / apantallable / tornillo	8–10 mm	713	Sí
99 1492 914 12	12	Macho	Recto / apantallable / tornillo	8–10 mm	713	Sí
99 1430 814 04	4	Macho	Recto / apantallable / tornillo	4–6 mm	713	Sí
99 1430 812 04	4	Macho	Recto / apantallable / tornillo	6–8 mm	713	Sí
99 1436 814 05	5	Macho	Recto / apantallable / tornillo	4–6 mm	713	Sí
99 1436 812 05	5	Macho	Recto / apantallable / tornillo	6–8 mm	713	Sí
99 1486 814 08	8	Macho	Recto / apantallable / tornillo	4–6 mm	713	Sí
99 1486 812 08	8	Macho	Recto / apantallable / tornillo	6–8 mm	713	Sí
99 1492 812 12	12	Macho	Recto / apantallable / tornillo	6–8 mm	713	Sí
99 1432 814 04	4	Macho	Recto / apantallable / tornillo	5–8 mm	713	Sí
99 1438 814 05	5	Macho	Recto / apantallable / tornillo	5–8 mm	713	Sí
99 1488 814 08	8	Macho	Recto / apantallable / tornillo	5–8 mm	713	Sí
99 1488 812 08	8	Macho	Recto / apantallable / tornillo	8–9 mm	713	Sí
99 1430 991 04	4	Macho	Recto / inoxidable / apantallable / tornillo	3–5,5 mm	713	Sí
99 1430 992 04	4	Macho	Recto / inoxidable / apantallable / tornillo	5,5–8,6 mm	713	Sí
99 1436 991 05	5	Macho	Recto / inoxidable / apantallable / tornillo	3–5,5 mm	713	Sí
99 1436 992 05	5	Macho	Recto / inoxidable / apantallable / tornillo	5,5–8,6 mm	713	Sí
99 1486 992 08	8	Macho	Recto / inoxidable / apantallable / tornillo	5,5–8,6 mm	713	Sí
99 1492 992 12	12	Macho	Recto / inoxidable / apantallable / tornillo	5,5–8,6 mm	713	Sí
99 0524 14 04	4	Macho	Recto / muelle	4–6 mm	713	Sí
99 0524 12 04	4	Macho	Recto / muelle	6–8 mm	713	Sí
99 0536 14 05	5	Macho	Recto / muelle	4–6 mm	713	Sí
99 0536 12 05	5	Macho	Recto / muelle	6–8 mm	713	Sí
99 1526 814 04	4	Macho	Recto / muelle	4–6 mm	713	Sí
99 1526 812 04	4	Macho	Recto / muelle	6–8 mm	713	Sí
99 1538 814 05	5	Macho	Recto / muelle	4–6 mm	713	Sí
99 1538 812 05	5	Macho	Recto / muelle	6–8 mm	713	Sí
99 1528 814 04	4				713	Sí
99 1540 814 05	5			5–8 mm	713	Sí
99 0528 14 04	4	Macho	Recto / IDC	3,5–6 mm	713	Sí
99 0528 12 04	4	Macho	Recto / IDC	4–8 mm	713	Sí
99 1434 814 04	4	Macho	Recto / apantallable / crimp	5–8 mm	713	Sí
99 0530 14 04	4	Macho	Recto / crimp	4–6 mm	713	Sí
99 0530 12 04	4	Macho	Recto / crimp	6–8 mm	713	Sí
99 0430 19 04	4	Macho	Recto / tornillo		713	Sí
99 0436 19 05	5	Macho	Recto / tornillo	8–10 mm	713	Sí
99 0430 92 04	4			4–6 mm	713	Sí
99 0430 292 04	4			6–8 mm	713	Sí
99 0436 92 05	5			4–6 mm	713	Sí
99 0436 292 05	5			6–8 mm	713	Sí
99 0430 27 04	3	Macho	Acodado 90° / tornillo	4–6 mm	713	Sí
99 0430 161 04	3	Macho	Acodado 90° / tornillo	6–8 mm	713	Sí
99 0430 324 04	3	Macho	Acodado 90° / tornillo	2,5–3,5 mm	713	Sí
99 0430 24 04	4	Macho	Acodado 90° / tornillo	4–6 mm	713	Sí
99 0430 52 04	4	Macho	Acodado 90° / tornillo	6–8 mm	713	Sí
99 0436 24 05	5	Macho	Acodado 90° / tornillo	4–6 mm	713	Sí
99 0436 52 05	5	Macho	Acodado 90° / tornillo	6–8 mm	713	Sí
99 0486 52 08	8	Macho	Acodado 90° / tornillo	6–8 mm	713	Sí
99 0492 52 12	12	Macho	Acodado 90° / tornillo	6–8 mm	713	Sí
99 0430 00 04	4	Macho	Acodado 90°		713	Sí
99 0430 20 04	4	Macho	Acodado 90°	4–6 mm	713	Sí
99 0430 69 04	4	Macho	Acodado 90°	4–6 mm	713	Sí
99 0430 68 04	4	Macho	Acodado 90°	6–8 mm	713	Sí
99 0436 00 05	5	Macho	Acodado 90°	4–6 mm	713	Sí
99 0436 69 05	5	Macho	Acodado 90°	6–8 mm	713	Sí
99 0430 162 04	4	Macho	Acodado 90° / tornillo	2,1–3 mm	713	Sí
99 0430 286 04	4	Macho	Acodado 90° / tornillo	2,1–3 mm	713	Sí
99 1432 824 04	4	Macho	Acodado 90° / apantallable / tornillo		713	Sí
99 1438 824 05	5	Macho	Acodado 90° / apantallable / tornillo	5–8 mm	713	Sí
99 1488 824 08	8	Macho	Acodado 90° / apantallable / tornillo	5–8 mm	713	Sí
99 1430 824 04	4	Macho	Acodado 90° / apantallable / tornillo	4–6 mm	713	Sí
99 1430 822 04	4	Macho	Acodado 90° / apantallable / tornillo	6–8 mm	713	Sí
99 1436 824 05	5	Macho	Acodado 90° / apantallable / tornillo	4–6 mm	713	Sí
99 1436 822 05	5	Macho	Acodado 90° / apantallable / tornillo	6–8 mm	713	Sí
99 1486 822 08	8	Macho	Acodado 90° / apantallable / tornillo	6–8 mm	713	Sí
99 1492 822 12	12	Macho	Acodado 90° / apantallable / tornillo	6–8 mm	713	Sí
99 0524 24 04	4	Macho	Acodado 90° / muelle	4–6 mm	713	Sí
99 0524 52 04	4	Macho	Acodado 90° / muelle	6–8 mm	713	Sí
99 0536 24 05	5	Macho	Acodado 90° / muelle	4–6 mm	713	Sí
99 0536 52 05	5	Macho	Acodado 90° / muelle	6–8 mm	713	Sí
99 1526 824 04	4	Macho	Acodado 90° / apantallable / muelle	4–6 mm	713	Sí
99 1526 822 04	4	Macho	Acodado 90° / apantallable / muelle	6–8 mm	713	Sí
99 1538 824 05	5	Macho	Acodado 90° / apantallable / muelle	4–6 mm	713	Sí
99 1538 822 05	5	Macho	Acodado 90° / apantallable / muelle	6–8 mm	713	Sí
99 1434 824 04	4	Macho	Acodado 90° / apantallable / crimp	5–8 mm	713	Sí
99 0530 24 04	4	Macho	Acodado 90° / crimp	4–6 mm	713	Sí
99 0530 52 04	4	Macho	Acodado 90° / crimp	6–8 mm	713	Sí
99 0430 58 04	4	Macho	Acodado 90° / tornillo		713	Sí
99 0436 58 05	5	Macho	Acodado 90° / tornillo	8–10 mm	713	Sí
99 3433 200 04	4	Macho	Panel / montaje en equipo / soldar		763	No indicado
99 3443 200 05	5	Macho	Panel / montaje en equipo / soldar		763	No indicado
99 3483 200 08	8	Macho	Panel / montaje en equipo / soldar		763	No indicado
99 3433 116 04	4	Macho	Panel / montaje en equipo		763	No indicado
99 3443 116 05	5	Macho	Panel / montaje en equipo		763	No indicado
99 3483 116 08	8	Macho	Panel / montaje en equipo		763	No indicado
99 3433 100 04	4	Macho	Panel / montaje en equipo		763	No indicado
99 3443 100 05	5	Macho	Panel / montaje en equipo		763	No indicado
99 3483 100 08	8	Macho	Panel / montaje en equipo		763	No indicado
99 0431 500 04	4	Macho	Panel / montaje en equipo / tornillo		763	No indicado
99 0433 500 05	5	Macho	Panel / montaje en equipo / tornillo		763	No indicado
99 3431 200 04	4	Macho	Panel / montaje en equipo		763	No indicado
99 3431 458 04	4	Macho	Panel / montaje en equipo		763	No indicado
99 3441 200 05	5	Macho	Panel / montaje en equipo		763	No indicado
99 3441 458 05	5	Macho	Panel / montaje en equipo		763	No indicado
99 3481 200 08	8	Macho	Panel / montaje en equipo		763	No indicado
99 3481 458 08	8	Macho	Panel / montaje en equipo		763	No indicado
99 3431 202 04	4	Macho	Acodado 90°		763	No indicado
99 3431 601 04	4	Macho	Acodado 90°		763	No indicado
99 3441 202 05	5	Macho	Acodado 90°		763	No indicado
99 3441 601 05	5	Macho	Acodado 90°		763	No indicado
99 3481 202 08	8	Macho	Acodado 90°		763	No indicado
99 3481 601 08	8	Macho	Acodado 90°		763	No indicado
99 3431 351 04	4	Macho	Panel / montaje en equipo		763	No indicado
99 3441 351 05	5	Macho	Panel / montaje en equipo	9 mm	763	No indicado
99 3481 351 08	8	Macho	Panel / montaje en equipo	9 mm	763	No indicado
99 3431 401 04	4	Macho	Panel / montaje en equipo / apantallable		763	No indicado
99 3441 401 05	5	Macho	Panel / montaje en equipo / apantallable	9 mm	763	No indicado
99 3481 401 08	8	Macho	Panel / montaje en equipo / apantallable	9 mm	763	No indicado
99 0432 500 04	4	Macho	Panel / montaje en equipo / tornillo		763	No indicado
99 0434 500 05	5	Macho	Panel / montaje en equipo / tornillo		763	No indicado
99 3432 200 04	4	Macho	Panel / montaje en equipo		763	No indicado
99 3432 458 04	4	Macho	Panel / montaje en equipo		763	No indicado
99 3442 200 05	5	Macho	Panel / montaje en equipo		763	No indicado
99 3442 458 05	5	Macho	Panel / montaje en equipo		763	No indicado
99 3482 200 08	8	Macho	Panel / montaje en equipo		763	No indicado
99 3482 458 08	8	Macho	Panel / montaje en equipo		763	No indicado
99 3432 202 04	4	Macho	Acodado 90°		763	No indicado
99 3432 601 04	4	Macho	Acodado 90°		763	No indicado
99 3442 202 05	5	Macho	Acodado 90°		763	No indicado
99 3442 601 05	5	Macho	Acodado 90°		763	No indicado
99 3482 202 08	8	Macho	Acodado 90°		763	No indicado
99 3482 601 08	8	Macho	Acodado 90°		763	No indicado
99 3432 351 04	4	Macho	Panel / montaje en equipo	9 mm	763	No indicado
99 3432 352 04	4	Macho	Panel / montaje en equipo	13 mm	763	No indicado
99 3442 351 05	5	Macho	Panel / montaje en equipo	9 mm	763	No indicado
99 3442 352 05	5	Macho	Panel / montaje en equipo	13 mm	763	No indicado
99 3482 351 08	8	Macho	Panel / montaje en equipo	9 mm	763	No indicado
99 3482 352 08	8	Macho	Panel / montaje en equipo	13 mm	763	No indicado
99 3432 401 04	4	Macho	Panel / montaje en equipo / apantallable	9 mm	763	No indicado
99 3432 402 04	4	Macho	Panel / montaje en equipo / apantallable	13 mm	763	No indicado
99 3442 401 05	5	Macho	Panel / montaje en equipo / apantallable	9 mm	763	No indicado
99 3442 402 05	5	Macho	Panel / montaje en equipo / apantallable	13 mm	763	No indicado
99 3482 401 08	8	Macho	Panel / montaje en equipo / apantallable	9 mm	763	No indicado
99 3482 402 08	8	Macho	Panel / montaje en equipo / apantallable	13 mm	763	No indicado

Aplicaciones

Los conectores de sensor M12 IP67 con codificación A se utilizan en la conexión de sensores, actuadores, módulos de E/S, maquinaria industrial, líneas de producción, sistemas de transporte, equipos de automatización y aplicaciones donde se requiere una conexión estanca y fiable frente al polvo y la humedad.

FAQs

¿Qué significa M12 en un conector?

El término M12 hace referencia al diámetro de la rosca de acoplamiento, que es de 12 mm. Se trata de uno de los estándares más utilizados en automatización industrial para conectar sensores, actuadores, módulos de E/S, sistemas de comunicación y equipos de control.

Su diseño con cierre roscado proporciona una conexión segura frente a vibraciones, polvo y humedad, lo que lo convierte en una solución adecuada para entornos industriales exigentes.

La designación M12 solo define el tamaño de la conexión mecánica. Para garantizar la compatibilidad también es necesario comprobar otros parámetros como la codificación, el número de pines, el género (macho o hembra) y el tipo de montaje.

¿Por qué es importante elegir un conector M12 adecuado?

Aunque dos conectores tengan una rosca M12, no siempre son compatibles entre sí. Antes de seleccionar una referencia es recomendable verificar:

La codificación (A, B, D, X, L, etc.).
El número de contactos (3, 4, 5, 8, 12…).
El tipo de conector (recto, acodado, de cable o de panel).
El grado de protección IP requerido por la aplicación.
La corriente y tensión nominales.

Una selección correcta evita errores de instalación y garantiza la compatibilidad con el sensor, actuador o equipo industrial.

¿Qué significa la codificación A en un conector M12?

La codificación A identifica la disposición de los contactos y la ranura de guiado del conector M12. Su función es garantizar que solo puedan conectarse dispositivos compatibles, evitando conexiones incorrectas entre equipos con diferentes funciones.

Los conectores M12 con codificación A son los más utilizados para la conexión de sensores, actuadores y señales de control en sistemas de automatización industrial. Están disponibles con distintas configuraciones de 3, 4, 5, 8 y 12 pines, según las necesidades de cada aplicación.

¿Existen otros tipos de codificación M12?

Sí. Además de la codificación A, el estándar M12 incluye otras variantes diseñadas para aplicaciones específicas:

Codificación A: sensores, actuadores y señales de control.
Codificación B: comunicación de datos y buses de campo (como Profibus).
Codificación D: redes Ethernet Industrial de hasta 100 Mbps.
Codificación X: Ethernet Industrial de alta velocidad (hasta 10 Gbps).
Codificación L: alimentación de equipos con mayor capacidad de corriente.
Codificación S, T, K y Y: alimentación eléctrica para distintas aplicaciones industriales.

Cada codificación incorpora una disposición mecánica diferente, por lo que no son intercambiables entre sí.
