La LR5-LAN Baliza PATLITE 50mm EtherNet/IP es una baliza de señalización LED industrial diseñada para la indicación visual y acústica de estados de máquina, alarmas y avisos de proceso en entornos de automatización avanzada.
Gracias a su control directo por Ethernet y compatibilidad con EtherNet/IP, permite integrarse fácilmente en PLCs y PCs industriales, eliminando la necesidad de tarjetas de salidas digitales y reduciendo de forma significativa el cableado, el tiempo de instalación y el mantenimiento.
La serie LR5-LAN de PATLITE ha sido desarrollada para fábricas inteligentes y sistemas de automatización industrial (FA e IoT industrial). En su versión EtherNet/IP, la baliza se integra como un dispositivo CIP estándar, reconocido automáticamente por el PLC mediante archivo EDS, lo que simplifica la configuración y la puesta en marcha.
La baliza incorpora servidor web integrado, permitiendo la configuración y validación de comandos desde un navegador, y ofrece comunicación cíclica en tiempo real para la señalización fiable de estados críticos de producción.

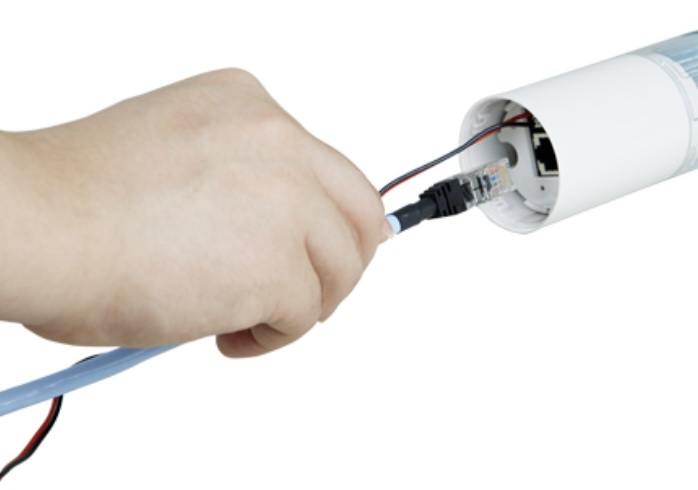

La alimentación a 24 Vcc junto con la comunicación por RJ-45 reduce drásticamente el número de componentes del sistema.
Ventajas y características técnicas
-
Comunicación EtherNet/IP nativa (CIP)
Integración directa sin gateways ni conversores. -
Compatible con los principales PLCs del mercado
Rockwell / Allen-Bradley, Omron, Keyence, Schneider Electric, B&R, entre otros. -
Configuración rápida mediante archivo EDS
Reconocimiento automático como dispositivo estándar en el software del PLC. -
Control LAN directo desde PLC o PC industrial
Comunicación fiable y en tiempo real mediante Ethernet industrial. -
Servidor web integrado
Configuración, pruebas y generación automática de comandos desde navegador. -
Reducción de cableado y costes
Un único cable Ethernet para control y comunicación. -
Supervisión del estado y diagnóstico de red
Funciones de monitorización y detección de pérdida de comunicación (PING / heartbeat). -
Diseño modular apilable
Hasta 5 módulos LED, zumbador opcional y cambio de colores sin herramientas. -
Alta visibilidad y robustez industrial
LED de alta intensidad con protección IP65 / IP54.
Funciones compatibles (modelo EtherNet/IP)
| Función | Disponible |
|---|---|
| EtherNet/IP | ✓ |
| HTTP(S) | – |
| Modbus/TCP | – |
| Socket | – |
| Supervisión PING | ✓ |
(Existe versión LR5-LAN sin EtherNet/IP compatible con HTTP(S), Modbus/TCP y Socket)
Especificaciones técnicas principales
| Característica | Descripción |
|---|---|
| Serie | LR5-LAN EtherNet/IP |
| Diámetro | Ø50 mm |
| Alimentación | 24 Vcc |
| Comunicación | EtherNet/IP (CIP) |
| Interfaz de red | Ethernet 10/100 Mbps (RJ-45) |
| Niveles LED | De 1 a 5 |
| Colores LED | Rojo, ámbar, verde, azul, blanco |
| Modos | Continuo y destello |
| Zumbador | Opcional |
| Grado de protección | IP65 (montaje directo) / IP54 (montaje con tubo) |
| Aplicación | Interior / bajo techo |
| Temperatura de trabajo | -20 °C a +50 °C |
Aplicaciones habituales
-
Señalización de estado de máquinas
-
Alarmas visuales y acústicas en líneas de producción
-
Integración con PLC y SCADA
-
Notificaciones desde sistemas MES
-
Industria de automoción, semiconductores, química y farmacéutica
Estructura del código de pedido
LR5 – [Nº niveles] – 02 – [Tipo montaje] – [Zumbador] – [Color base] – [Colores LED]
| Posición | Descripción | Opciones |
|---|---|---|
| LR5 | Serie | LR5-LAN |
| Nº niveles | Número de módulos LED | 1 a 5 |
| 02 | Alimentación | 24 Vcc |
| Tipo montaje | Montaje / comunicación | WI = Directo / EtherNet/IP LI = Tubo + soporte L / EtherNet/IP SI = Tubo corto + soporte L / EtherNet/IP |
| Zumbador | Zumbador integrado | B = Con zumbador N = Sin zumbador |
| Color base | Color del cuerpo | W = Blanco roto K = Negro* U = Plateado* |
| Colores LED | Colores instalados | R, Y, G, B, C (Rojo, Ámbar, Verde, Azul, Blanco) |
* Colores negro y plateado: previstos para lanzamiento.
Notas técnicas importantes
-
✔ Comunicación EtherNet/IP (CIP)
-
✔ Configuración sencilla mediante archivo EDS
-
✔ Alimentación 24 Vcc
-
✔ Hasta 5 módulos LED
-
✔ Zumbador opcional
-
✔ IP65 (montaje directo) / IP54 (montaje con tubo)
-
⚠ El montaje con tubo corto no dispone de certificación KC
